Крышный вентилятор подпора КВОП-К-9

  1. Главная
  2. Продукция
  3. Крышный вентилятор подпора КВОП-К-9

Цена: 93 000 руб. за 1 шт.

Крышный вентилятор осевой подпора КВОП №9 для систем противопожарной защиты.

  • Назначение – Подпор/общеобменная вентиляция
  • Модификация рабочего колеса – А/Б/В/Г/Д/Е/Ж
  • Количество полюсов электродвигателя – 6/4
  • Дополнительно – Конфузор, монтажный стакан, обратный клапан

Основные выпускаемые разновидности:

№4 №4,5 №5 №5,6 №6,3 №7,1 №8 №9 №10 №11,2 №12,5

-
+
Характеристики
Габаритные размеры
Описание
Оплата и доставка
Сертификаты

Технические характеристики вентиляторов КВОП-К-9-6

№ Вентилятор Электродвигатель Параметры в рабочей зоне Корректированный уровень звуковой мощности, LWA, дБ(А)
Тип Частота вращения, об/мин Мощность, кВт Производительность, тыс. м3/ч Полное давление, Па
1 КВОП-К-А-9-6 АИР80А6 950 0,75 10,0 – 20,0 156 – 48 88
2 КВОП-К-Б-9-6 АИР80B6 950 1,1 13,5 – 26,6 180 – 84 90
3 КВОП-К-В-9-6 АИР90L6 950 1,5 19,4 – 29,9 193 – 106 87
4 КВОП-К-Г-9-6 АИР100L6 950 2,2 20,8 – 32,1 243 – 122 90
5 КВОП-К-Д-9-6 АИР112MA6 950 3 23,5 – 36,2 262 – 156 93
6 КВОП-К-Е-9-6 АИР112MB6 950 4 28,7 – 40,0 269 – 191 91
7 КВОП-К-Ж-9-6 АИР132S6 950 5,5 27,4 – 42,3 309 – 213 91
8 КВОП-К-И-9-6 АИР132М6 950 7,5 32,5 – 45,2 323 – 243 90

Аэродинамические характеристики

а9-6

Технические характеристики вентиляторов КВОП-К-9-4

№ Вентилятор Электродвигатель Параметры в рабочей зоне Корректированный уровень звуковой мощности, LWA, дБ(А)
Тип Частота вращения, об/мин Мощность, кВт Производительность, тыс. м3/ч Полное давление, Па
9 КВОП-К-А-9-4 АИР90L4 1450 2,2 13,4 – 26,3 330 – 82 100
10 КВОП-К-Б-9-4 АИР100S4 1450 3 17,1 – 33,6 376 – 134 96
11 КВОП-К-В-9-4 АИР100L4 1450 4 20,6 – 40,6 420 – 196 99
12 КВОП-К-Г-9-4 АИР112M4 1450 5,5 29,6 – 45,6 449 – 247 96
13 КВОП-К-Д-9-4 АИР132S4 1450 7,5 31,7 – 48,9 566 – 285 99
14 КВОП-К-Е-9-4 АИР132M4 1450 11 35,9 – 55,3 611 – 364 102
15 КВОП-К-Ж-9-4 АИР160S4 1450 15 43,8 – 61,1 626 – 444 100
16 КВОП-К-И-9-4 АИР160M4 1450 18,5 46,4 – 64,5 721 – 495 100
17 КВОП-К-К-9-4 АИР180S4 1450 22 49,6 – 69,0 753 – 567 99

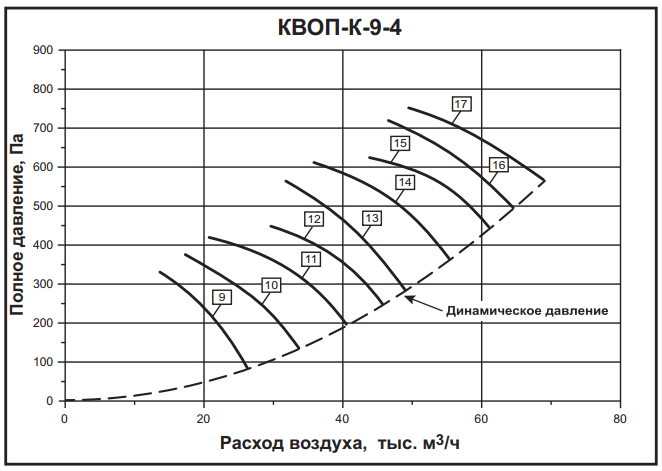

Аэродинамические характеристики

а9-4

габариты

Вентилятор Размеры, мм n Масса*, кг
D D1 D2 D3 D4 D5 D6 d L L1 L2 L3 L4
КВОП-К-А-9-6 910 960 1000 1700 1340 1272 960 12 2050 480 900 325 345 16 170
КВОП-К-Б-9-6 172
КВОП-К-В-9-6 174
КВОП-К-Г-9-6 190
КВОП-К-Д-9-6 2180 610 212
КВОП-К-Е-9-6 221
КВОП-К-Ж-9-6 227
КВОП-К-И-9-6 232
КВОП-К-А-9-4 2050 480 173
КВОП-К-Б-9-4 177
КВОП-К-В-9-4 181
КВОП-К-Г-9-4 2180 610 216
КВОП-К-Д-9-4 223
КВОП-К-Е-9-4 231
КВОП-К-Ж-9-4 2310 740 307
КВОП-К-И-9-4 324
КВОП-К-К-9-4 2350 780 346

Особенности

Технические параметры вентилятора подпора КВОП-К-9 отвечают международным стандартам ИСО 5801. Такое оборудование может быть установлено во всяческих положениях: вертикальном и при любом уровне наклона. Производительность можно подобрать от 10000 до 69000 м3/ч, в зависимости от вариаций рабочих колес и электродвигателя. Динамическое давление пропорционально поперечному сечению по выходному фланцу.

Назначение

Крышный вентилятор осевой подпора воздуха КВОП-9 предназначен:

  • в системе противопожарной безопасности, для подпора воздуха;
  • для притока чистого воздуха при задымленности и возгораниях в помещениях;
  • для монтажа в коротких сетях вентиляционных каналов и без них.

Основные составляющие крышных вентиляторов

  • Монтажный стакан (с обратным клапаном и без);
  • Конфузор;
  • Крыша;
  • Рабочее колесо;
  • Двигатель.

Конструкция

Лопасти рабочих колес зачастую изготавливают в пластмассовом исполнении, или из сплава алюминия и балансируются. Корпус оборудования исполняется из высокопрочной стали. Вентилятор укомплектован трехфазным двигателем с различной мощностью (0,75 кВт – 22 кВт), и от всех возможных производителей. Регулирование и настраивание проводится при помощи частотного преобразователя, либо переключением обмоток статора. Изготавливается по нормам ТУ-4861-022-64600223-11. Возможно изготовление вентилятора во взрывозащищенном исполнении “В”.

Расшифровка маркировки вентилятора

маркировка
