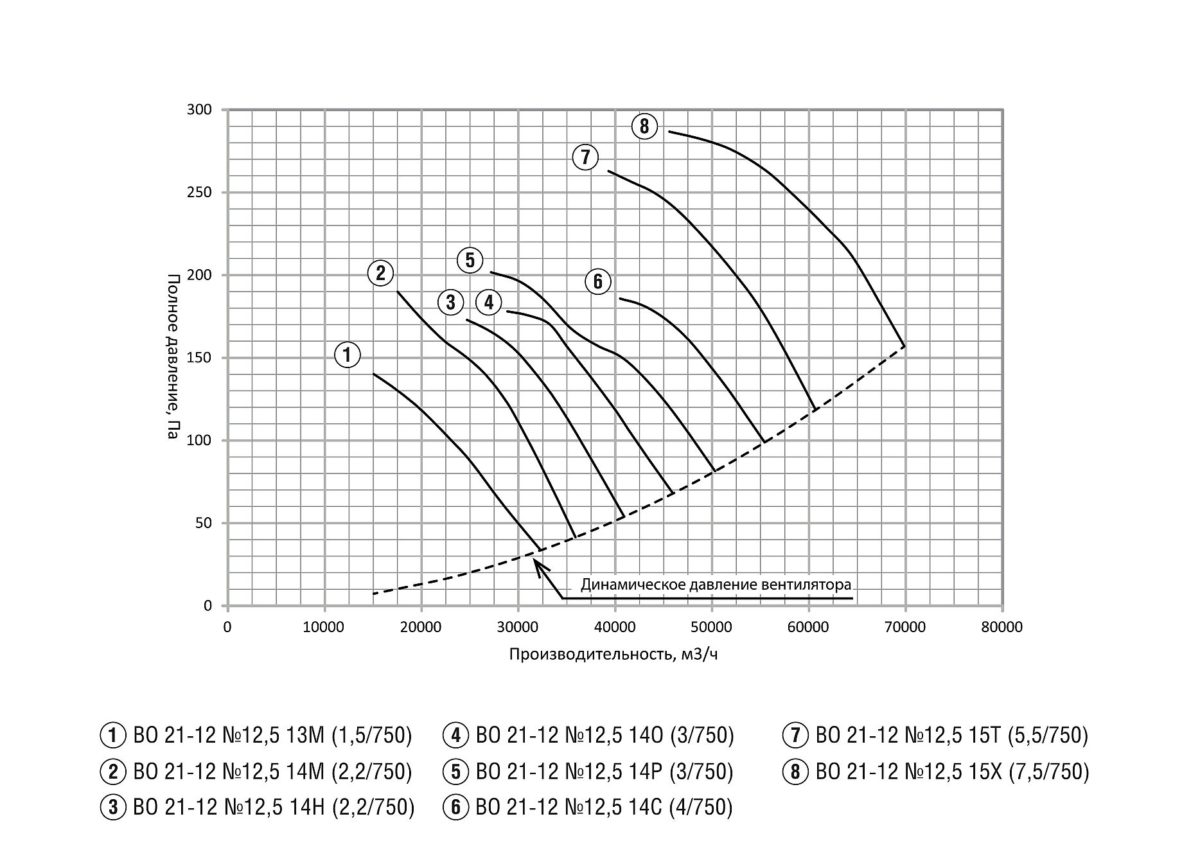

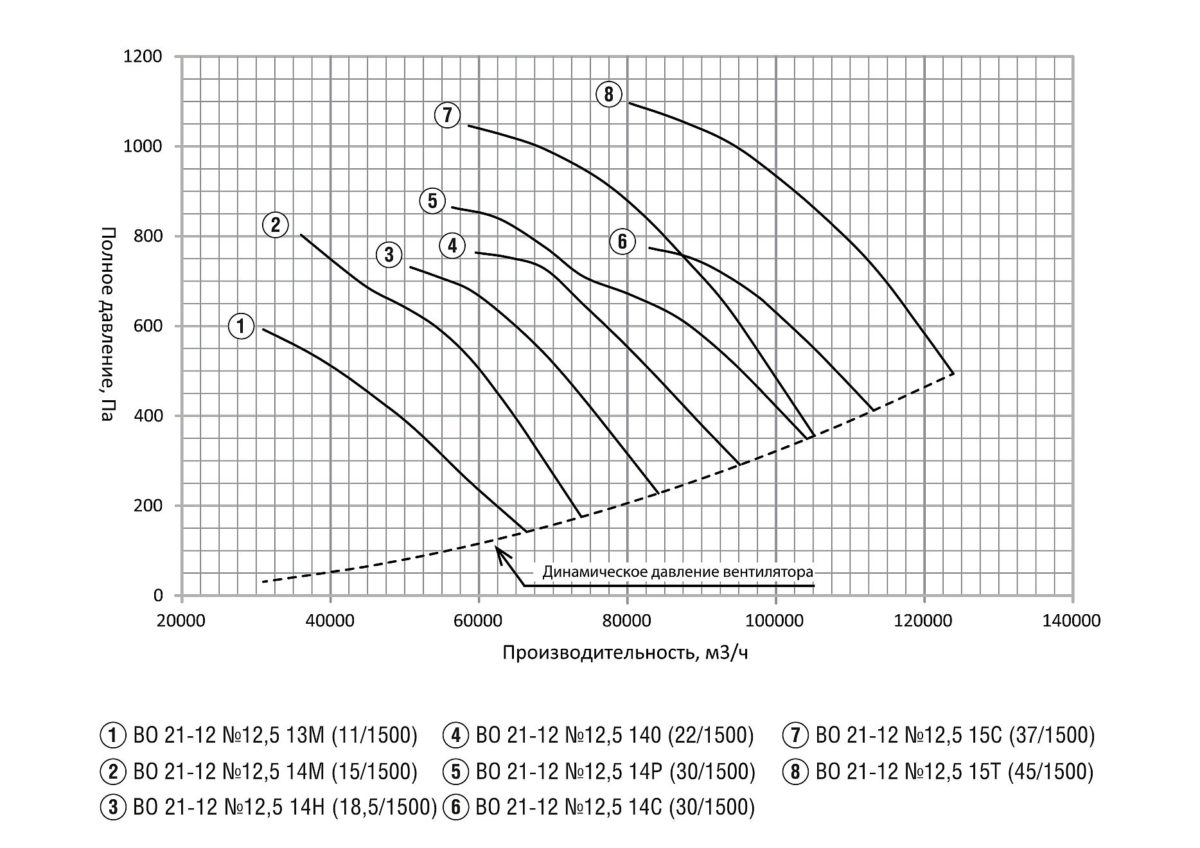

Вентилятор осевой ВО 21-12 №12,5

Типоразмер	Индекс рабочего колеса	Мощность двигателя, кВт	Частота, об/мин	L, мм	h, мм	H, мм	H1, мм	B, мм	D, мм	D1, мм	D2, мм	d, мм	n, отв.
12,5	13-М	1,5	750	510	800	1480	1518	1099	1250	1320	1360	14,5	25
	14-М	2,2	750	625
	14-Н	2,2	750
	14-О	3	750
	14-Р	3	750
	14-С	4	750
	15-Т	5,5	750
	15-Х	7,5	750	815
	13-М	4	1000	625
	14-М	5,5	1000
	14-Н	5,5	1000
	14-О	7,5	1000
	14-Р	7,5	1000
	14-С	11	1000	815
	15-С	11	1000
	15-Т	15	1000
	15-Х	18,5	1000
	13-М	11	1500	625
	14-М	15	1500	815
	14-Н	18,5	1500
	14-О	22	1500
	14-Р	30	1500
	14-С	30	1500
	15-С	37	1500	950
	15-Т	45	1500

Серия осевых вентиляторов ВО 21-12 №12,5 с лопатками из армированного стекловолокном ПА предназначена для эксплуатации в вентиляционных системах общеобменного и технологического назначения. Изделия пригодны как для приточных, так и для вытяжных систем.

По назначению данные вентиляторы классифицируются как общепромышленные, взрывозащищенные. Их корпуса изделия изготовлены из конструкционной углеродистой стали методом вальцевания. Композитные лопасти выполнены из стеклонаполненного ПА.

Допустимая перемещаемая среда – воздух, а также газовоздушные смеси с наибольшим показателем содержания пылевых частиц не превышающим 0,1 г/м.куб, не содержащие волокнистых или клейких частиц.

Внимание! Не рекомендуется использовать вентиляторы данной серии при наличии в перемещаемой среде веществ, агрессивных в отношении углеродистых сталей, ПА, алюминия, или же абразивов.

Рекомендуемая температура окружающей (перемещаемой) среды от -40°C до +40°C.

Конструктивные особенности

Вентиляторы ВО 21-12 №12,5 реализуются заказчику в собранном и подготовленном для монтажа состоянии. В комплектацию входит клеммный короб для питания от трёхфазной сети 380 В. Цилиндрической формы корпус изделия имеет отверстия для болтовой фиксации к воздуховоду. Внутри корпуса располагается рабочее колесо с композитными лопастями аэродинамического профиля, что обеспечивает достижение высоких показателей энергоэффективности данной линейки моделей.

Различные варианты исполнения колёс предусматривают для заказчика возможность подобрать для каждой системы вентиляции изделие с оптимально близкими характеристиками относительно требующихся на каждом конкретном объекте. Вентиляторы данной серии оснащены электродвигателями асинхронного типа.

Условия эксплуатации

Вентиляторы данной серии допускаются к использованию в областях с умеренным (при -40°С…+40°С), умеренно холодным и холодным климатом (при 60°С…+45°С). Допустимый предел среднеквадратичных вибраций для ВО 21-12-12,5 установлен на уровне 2мм/с. Условия хранения продукции регламентируются ГОСТ 15150-69.) Изделия соответствуют ГОСТ 11442-90 “Вентиляторы осевые общего назначения. Общие Технические условия”
