Вентилятор дутьевой ВД-13,5

№ дымососа	A, мм	D, мм	D1, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	Lmax, мм	L, мм	L1, мм
ВД 13.5 исп 3	820	975	1020	790	506	880	590	880	590	555/1500	2740	374	310
№ дымососа	L3, мм	S, мм	d, мм	d1, мм	d2, мм	f1, мм.	f2, мм.	h, мм.	n, шт.	n1, шт.	n2, шт.	n3, шт	n4, шт
ВД 13.5 исп 3	332	619	14	14	27	110	118	953	16	26	5	8	12

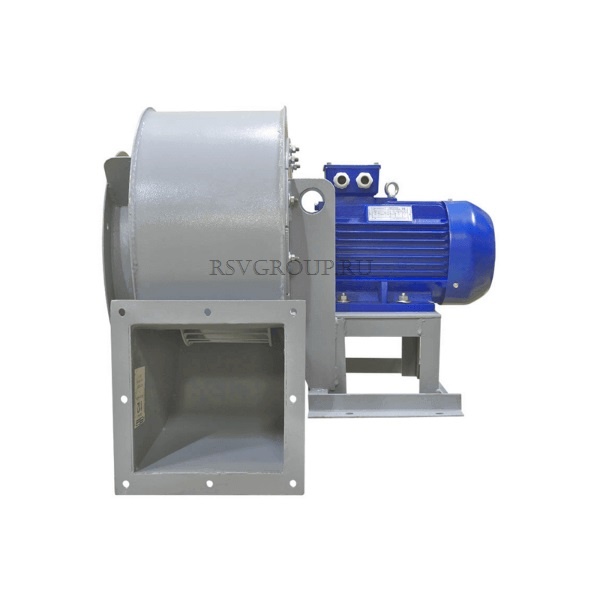

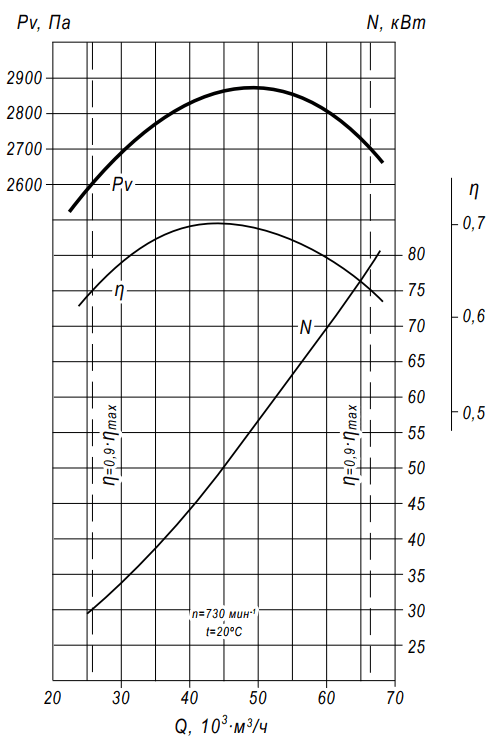

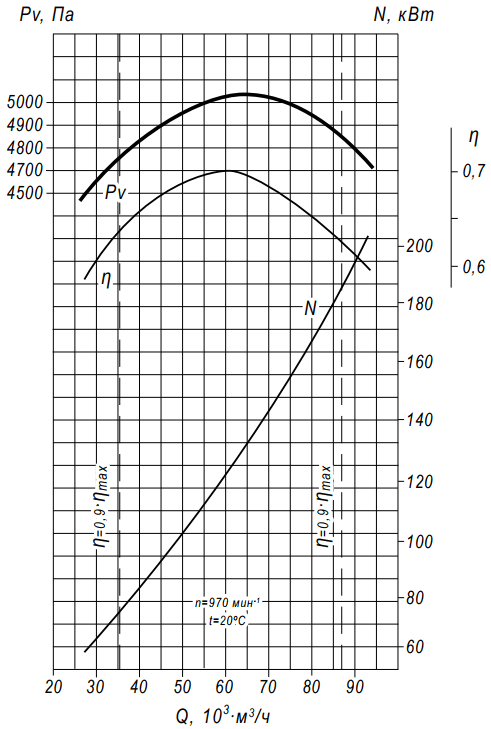

Тягодутьевой вентилятор ВД-13,5 – центробежная модель с односторонним всасыванием для нагнетания воздуха с целью создания тяги. Также агрегат предусмотрен для перемещения воздуха с примесью пыли и мелких частиц плотностью до 6 г/м3.

Вентилятор ВД рассчитан на работу с воздушными массами t +20°C…+90°C. Температура окружающегося воздуха при этом не должна выходить за рамки -40°C до +50°C.

Агрегат укомплектовывается 256 рабочими лопатками и способен вращаться по часовой стрелке и против нее.

Название

Тягодутьевой вентилятор ВД-13.5 служит для подвода потока воздуха в топки котлов, а также для вентиляции в хозяйственных отраслях и отсоса дыма на газомазутных котлах.

Сфера применения

Вентиляторы такого типа устанавливаются:

• на котлы с уравновешенной тягой и способностью выработки пара от 1 до 25 т/ч;
• на газомазутные котлы с подогревом воды и показателями теплопроводности 0,5–16 гкал/ч;
• на пылеочистные установки;
• для других производственных целей.

Особенности конструкции

Основные составные элементы ВД №13,5:

• рабочее колесо;
• улитка;
• всасывающая часть;
• двигатель с электроприводом;
• опорная рама.

Мотор и рабочее колесо фиксируются на подставке, которая крепится к фундаменту болтами.

Взаимодействие вентилятора и двигателя происходит с помощью муфты или через ременную передачу.

Улитка агрегата имеет утолщенные стенки для увеличения сроков эксплуатации. К передней ее части на болтах присоединяется всасывающий патрубок. Устройство поддерживает:

• правое вращение – по часовой стрелке, если смотреть от двигателя;
• левое – против часовой стрелки.

Шаг угла вращения – 15°, разворот до 270°.

Плавность оборотов лопаток на рабочем колесе обеспечивается за счет модернизированной конструкции осевого направляющего устройства: в поворотном кольце стоят ролики с шариковыми подшипниками.

По индивидуальному заказу помимо вентилятора на входе потока приваривается всасывающий карман с направляющими лопатками. Такая модификация повышает КПД использования дутьевого агрегата. Управление ручное или автоматическое.

Варианты материального исполнения

При стандартном исполнении у дутьевых агрегатов такие параметры:

• Работа с воздухом t не выше +90°C.
• Общий промышленный принцип исполнения – нет элементов защиты от взрыва.
• Материал для корпуса и колеса – углеродистая сталь. Подходит для неагрессивных рабочих масс.
• Маркировка У2 – умеренный климат, защита от осадков и температура окружающей среды -40°C до +50°C.

При нестандартном исполнении тягодутьевой машины:

• Для изготовления изделия используются коррозионностойкие марки нержавеющей стали, поэтому подходит для перемещения агрессивных сред.
• Маркировка У1 – умеренный климат, подходит для установки на открытом пространстве с температурным режимом от -60°C до +60°C.

Вентиляторы ВД-13,5 производятся в исполнении:

• 3 – рабочее колесо соединяется с электродвигателем через муфту.
• 5 – колесо приводится в действие рельефной передачей, что позволяет с помощью шкивов регулировать обороты.

Электродвигатели

На производстве тягодульных вентиляторов ВД 13,5 используются моторы двух типов: Δ/Y 380/760 В

Условия эксплуатации

Умеренный климат. При установке на улице рекомендуется установить защиту от возможных осадков и постоянного солнца.
