Вентилятор дутьевой ВДН-10

Габаритно-присоединительные размеры исп-1

Габаритные и присоединительные размеры исп-3

№ дымососа	A, мм	D, мм	D1, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	Lmax, мм	L, мм	L1, мм
10 исп 1	620	660	702	512	375	571.5	437.5	571.5	437.5	600	1160	248	336
10 исп 3	620	660	702	512	375	571.5	437.5	571.5	437.5	600	1895	300	315
№ дымососа	L3, мм	S, мм	d, мм	d1, мм	d2, мм	f1, мм.	f2, мм.	h, мм.	n, шт.	n1, шт.	n2, шт.	n3, шт	n4, шт
10 исп 1	330	610	12	17	24	63.5	87.5	700	12	28	5	9	4
10 исп 3	550	610	12	17	24	63.5	87.5	700	12	28	5	9	6

№ дымососа	ПР 0/ЛЕВ 0				ПР 45/ЛЕВ 45				ПР 90/ЛЕВ 90
	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
10 исп 1	1491	791	1624	694	1895	742	1485	645	1624	694	1491	700
10 исп 3	1491	791	1624	694	1895	742	1485	645	1624	694	1491	700
№ дымососа	ПР 135/ЛЕВ 135				ПР 270/ЛЕВ 270				ПР 315/ЛЕВ 315
	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
10 исп 1	1485	645	1895	1152	1491	700	1624	930	1491	791	1621	930
10 исп 3	1485	645	1895	1152	1491	700	1624	930	–	–	–	–

Подача кислорода в область горения – важный фактор, влияющий на коэффициент полезного действия котла. Наличие постоянного энергичного вывода продуктов горения в дымоход особенно для газовых котлов обязательное условие работы. Для обеспечения нормальных условий работы используются дутьевые вентиляторы.

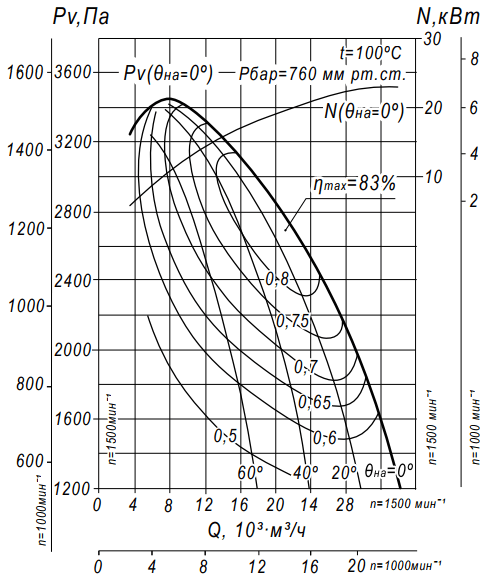

Общее описание дутьевого вентилятора ВДН-10

ВДН-10 расшифровывается как Вентилятор Дутьевой Нагнетательный 10 – типоразмер. Рассчитаны на всасывание, с одной стороны. Производительность при работе в паровых агрегатах от 1 до 25 тонн в час.

Назначение

Предназначен для:

• постоянного нагнетания воздуха через газоходы в газо-мазутных котлах;
• подачи приточного воздуха в топки паровых котлов;
• подачи чистого воздуха в промышленных установках различного назначения;
• удаления дыма на газо-мазутных котлах с уравновешенной тягой.

Сфера применения

Применяются:

• как напорные вентиляторы для подачи воздуха в топки паровых и водогрейных котлов малой и средней мощности;
• в качестве дымососов для отсасывания дыма из топок газо-мазутных котлов.

Особенности конструкции

Конструкция представляет раму, на которой установлены:

• центробежный вентилятор с патрубком;
• всасывающей воронки;
• осевого направляющего аппарата;
• электропривод в зависимости от исполнения.

По типу вращения разделяются: левого вращения (против часовой) и правого вращения (по часовой). По исполнению: схема 1, схема 3, схема 5.

При вращении рабочего колеса лопатки (16 штук) захватывают воздух в осевом исполнении и выбрасывают в радиальном в присоединенные к улитке вентканалы.

Варианты конструктивного исполнения

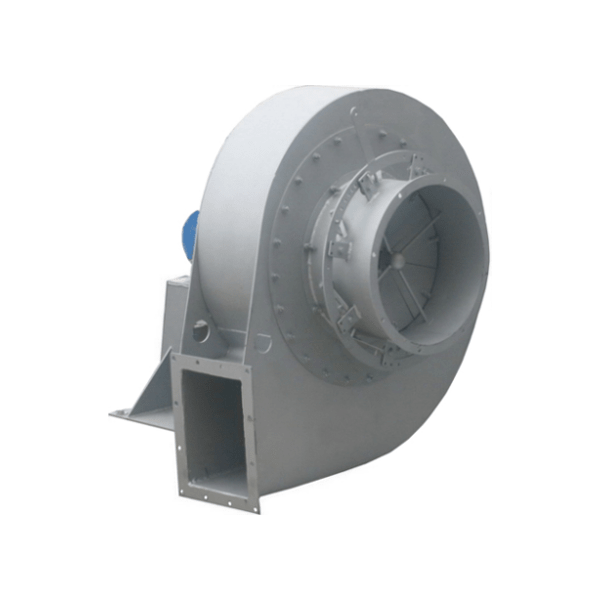

Схема 1 – оси рабочего колеса и электродвигателя соосны и объединены в одно целое;

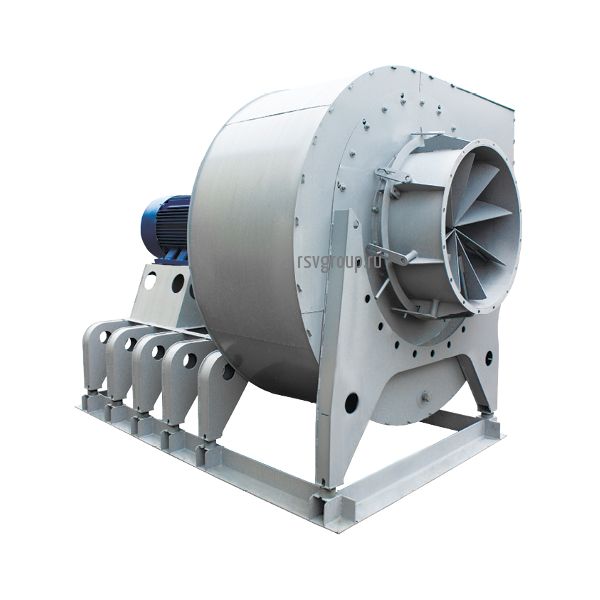

Схема 3 – ось рабочего колеса соосна оси электродвигателя и соединены через муфту;

Схема 5 – колесо вентилятора расположено на валу подшипникового узла. Подшипниковый узел соединен клиноременной передачей на шкивах с электродвигателем.

“Улитка” (корпус вентилятора) устанавливается в любом направлении от 0 до 270 с шагом 15.

Электродвигатели

На дутьевой вентилятор ВДН №10 устанавливают два типа трехфазных асинхронных электродвигателя питанием 380В в зависимости от исполнения мощностью 11 кВт или 37 кВт.

Условия эксплуатации

Выполняется в стандартном исполнении – «У» – использование в умеренном климате. Можно устанавливать, как в закрытом помещении, так и на воздухе (под навесом). Температура воздуха среды от -30 до +40 С. Температура перемещаемого газа не больше 250 С.

Электрическая схема подключения

Электросхема стандартная собрана из стандартных элементов. Токовая группа пускателя КМ1 и тепловой защиты КК1 должны быть рассчитаны на соответствующую мощность электродвигателя.
