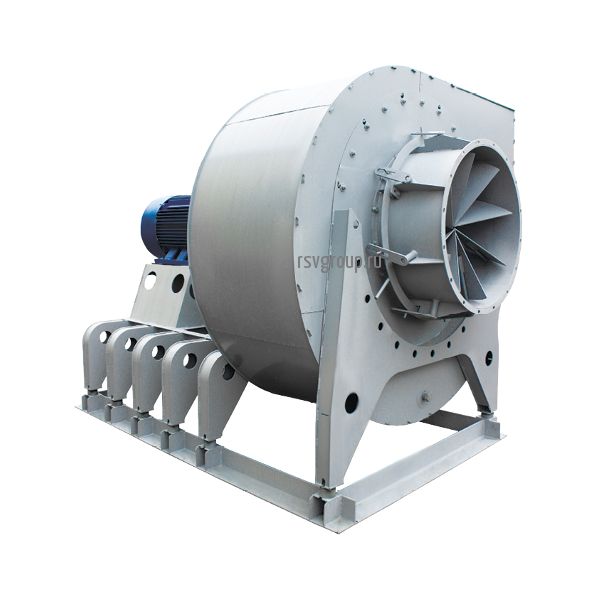

Вентилятор дутьевой ВДН-15

Габаритные и присоединительные размеры исп-3

№ дымососа

A, мм

D, мм

D1, мм

F1, мм

F2, мм

F3, мм

F4, мм

F5, мм

F6, мм

H, мм

Lmax, мм

L, мм

L1, мм

15 исп 3

975

1100

1175

750

560

825

640

825

640

555

2870

385

377

B, мм

B1, мм

H1, мм

H2, мм

B, мм

B1, мм

H1, мм

H2, мм

B, мм

B1, мм

H1, мм

H2, мм

15 исп 3

–

–

–

–

–

–

–

–

2536

1116

2328

928

B, мм

B1, мм

H1, мм

H2, мм

B, мм

B1, мм

H1, мм

H2, мм

B, мм

B1, мм

H1, мм

H2, мм

15 исп 3

–

–

–

–

–

–

–

–

–

–

–

–

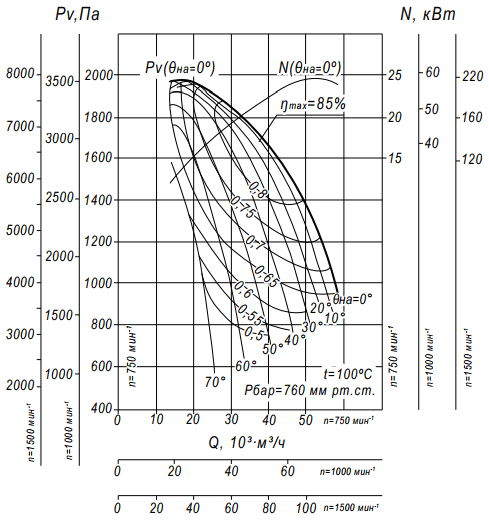

Подача кислорода в область горения – важный фактор, влияющий на коэффициент полезного действия котла. Наличие постоянного энергичного вывода продуктов горения в дымоход особенно для газовых котлов обязательное условие работы. Для обеспечения нормальных условий работы используются дутьевые вентиляторы.

Общее описание дутьевого вентилятора ВДН-15

ВДН-15 расшифровывается как Вентилятор Дутьевой Нагнетательный 15 – типоразмер. Рассчитаны на всасывание, с одной стороны. Производительность при работе в паровых агрегатах от 1 до 25 тонн в час.

Назначение

Предназначен для:

• постоянного нагнетания воздуха через газоходы в газо-мазутных котлах;
• подачи приточного воздуха в топки паровых котлов;
• подачи чистого воздуха в промышленных установках различного назначения;
• удаления дыма на газо-мазутных котлах с уравновешенной тягой.

Сфера применения

Применяются:

• как напорные вентиляторы для подачи воздуха в топки паровых и водогрейных котлов малой и средней мощности.
• в качестве дымососов для отсасывания дыма из топок газо-мазутных котлов.

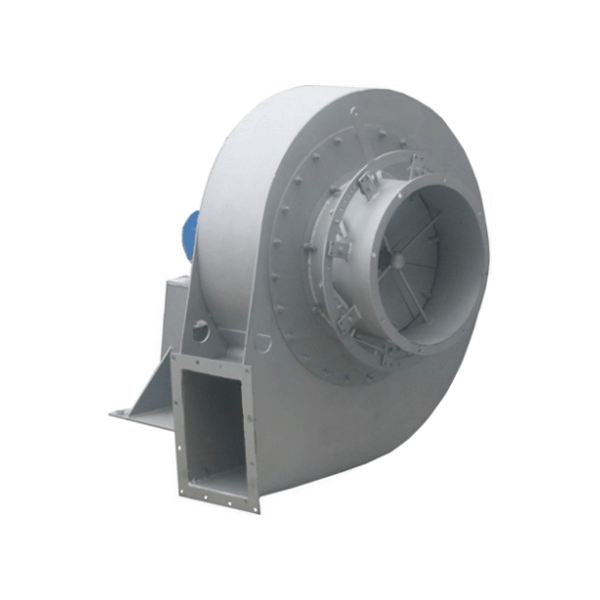

Особенности конструкции

Конструкция представляет раму, на которой установлены:

• центробежный вентилятор с патрубком;
• всасывающей воронки;
• осевого направляющего аппарата;
• электропривод в зависимости от исполнения.

По типу вращения разделяются: левого вращения (против часовой) и правого вращения (по часовой). По исполнению: схема 3, схема 5.

При вращении рабочего колеса лопатки (16 штук) захватывают воздух в осевом исполнении и выбрасывают в радиальном в присоединенные к улитке вентканалы.

Варианты конструктивного исполнения

Схема 3 – ось рабочего колеса соосна оси электродвигателя и соединены через муфту;

Схема 5 – колесо вентилятора расположено на валу подшипникового узла. Подшипниковый узел соединен клиноременной передачей на шкивах с электродвигателем.

“Улитка” (корпус вентилятора) устанавливается в любом направлении от 0о до 270о с шагом 15о.

Электродвигатели

На дутьевой вентилятор ВДН №15 устанавливают два типа трехфазных асинхронных электродвигателя питанием 380В в зависимости от исполнения мощностью 37 кВт, 90 кВт или 315 кВт.

Условия эксплуатации

Выполняется в стандартном исполнении – «У» – использование в умеренном климате. Можно устанавливать, как в закрытом помещении, так и на воздухе (под навесом). Температура воздуха среды от -30 до +40о С. Температура перемещаемого газа не больше 250о С.

Электрическая схема подключения

Электросхема стандартная собрана из стандартных элементов. Токовая группа пускателя КМ1 и тепловой защиты КК1 должны быть рассчитаны на соответствующую мощность электродвигателя.
