Вентилятор дутьевой ВДН-17

№ дымососа	A, мм	D, мм	D1, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	Lmax, мм	L, мм	L1, мм
17 исп 3	1105	1100	1175	850	632	920	700	920	700	555	3400	413	377
№ дымососа	L3, мм	S, мм	d, мм	d1, мм	d2, мм	f1, мм.	f2, мм.	h, мм.	n, шт.	n1, шт.	n2, шт.	n3, шт	n4, шт
17 исп 3	239	620	16	18	27	184	175	1048	16	18	4	5	14

№ дымососа

ПР 0/ЛЕВ 0

ПР 45/ЛЕВ 45

ПР 90/ЛЕВ 90

B, мм

B1, мм

H1, мм

H2, мм

B, мм

B1, мм

H1, мм

H2, мм

B, мм

B1, мм

H1, мм

H2, мм

17 исп 3

–

–

–

–

–

–

–

–

2860

1260

2648

1048

№ дымососа

ПР 135/ЛЕВ 135

ПР 270/ЛЕВ 270

ПР 315/ЛЕВ 315

B, мм

B1, мм

H1, мм

H2, мм

B, мм

B1, мм

H1, мм

H2, мм

B, мм

B1, мм

H1, мм

H2, мм

17 исп 3

–

–

–

–

–

–

–

–

–

–

–

–

Подача кислорода в область горения – важный фактор, влияющий на коэффициент полезного действия котла. Наличие постоянного энергичного вывода продуктов горения в дымоход особенно для газовых котлов обязательное условие работы. Для обеспечения нормальных условий работы используются дутьевые вентиляторы.

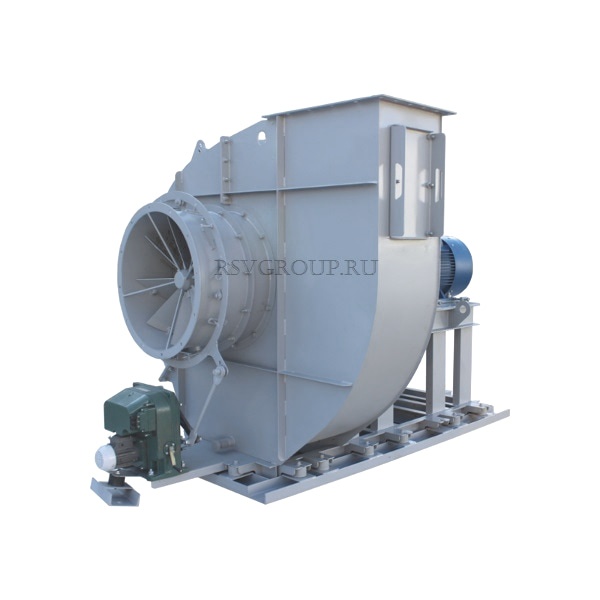

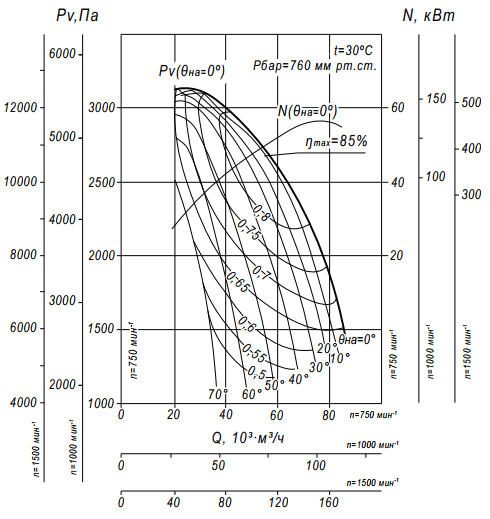

Общее описание дутьевого вентилятора ВДН-17

ВДН-17 расшифровывается как Вентилятор Дутьевой Нагнетательный 17 – типоразмер. Рассчитаны на всасывание, с одной стороны. Производительность при работе в паровых агрегатах от 1 до 25 тонн в час.

Назначение

Предназначен для:

• постоянного нагнетания воздуха через газоходы в газо-мазутных котлах;
• подачи приточного воздуха в топки паровых котлов;
• подачи чистого воздуха в промышленных установках различного назначения;
• удаления дыма на газо-мазутных котлах с уравновешенной тягой.

Сфера применения

Применяются:

• как напорные вентиляторы для подачи воздуха в топки паровых и водогрейных котлов малой и средней мощности;
• в качестве дымососов для отсасывания дыма из топок газо-мазутных котлов.

Особенности конструкции

Конструкция представляет раму, на которой установлены:

• центробежный вентилятор с патрубком;
• всасывающей воронки;
• осевого направляющего аппарата;
• электропривод в зависимости от исполнения.

По типу вращения разделяются: левого вращения (против часовой) и правого вращения (по часовой). По исполнению: схема 3, схема 5.

При вращении рабочего колеса лопатки (16 штук) захватывают воздух в осевом исполнении и выбрасывают в радиальном в присоединенные к улитке вентканалы.

Варианты конструктивного исполнения

Схема 3 – ось рабочего колеса соосна оси электродвигателя и соединены через муфту;

Схема 5 – колесо вентилятора расположено на валу подшипникового узла. Подшипниковый узел соединен клиноременной передачей на шкивах с электродвигателем.

“Улитка” (корпус вентилятора) устанавливается в любом направлении от 0о до 270о с шагом 15о.

Электродвигатели

На дутьевой вентилятор ВДН №17 устанавливают два типа трехфазных асинхронных электродвигателя питанием 380В в зависимости от исполнения мощностью 75 кВт, 160 кВт или 500 кВт.

Условия эксплуатации

Выполняется в стандартном исполнении – «У» – использование в умеренном климате. Можно устанавливать, как в закрытом помещении, так и на воздухе (под навесом). Температура воздуха среды от -30 до +40о С. Температура перемещаемого газа не больше 250о С.

Электрическая схема подключения

Электросхема стандартная собрана из стандартных элементов. Токовая группа пускателя КМ1 и тепловой защиты КК1 должны быть рассчитаны на соответствующую мощность электродвигателя.
