Name: Вентилятор осевой ВО 13-284 №4
Brand: РСВ Вентиляция
Price: 41863 RUB
Availability: InStock

Цена: 41 863 руб. за 1 шт.

Вариант изготовления – 121/К06
Комплектация – НА или СА
Способ крепления – компоновка 1 или 2

Основные выпускаемые разновидности:

ВО 13-284 №4 ВО 13-284 №5 ВО 13-284 №6,3 ВО 13-284 №7,1 ВО 13-284 №8 ВО 13-284 №10 ВО 13-284 №12,5

Характеристики

Габаритные размеры

Описание

Оплата и доставка

Сертификаты

Исполнение 121	Типоразмер двигателя	Установочная мощность, кВт	Частота вращения РК, об/мин.	Производительность, м3/с	Полное давление, Па	Масса, кг
ВО 13-284-4/15°-4	56А4	0,12	1370	0,25-0,70	52-22	60
ВО 13-284-4/20°-4	56А4	0,12	1370	0,36-0,82	59-33	60
ВО 13-284-4/25°-4	56А4	0,12	1370	0,53-0,95	62-43	60
ВО 13-284-4/30°-4	56А4	0,12	1370	0,72-1,1	65-55	60
ВО 13-284-4/15°-4	56В2	0,25	2750	0,51-1,4	209-90	60
ВО 13-284-4/20°-4	63А2	0,37	2750	0,74-1,6	240-131	65
ВО 13-284-4/25°-4	63В2	0,55	2750	1,01-1,9	250-175	65
ВО 13-284-4/30°-4	63В2	0,55	2750	1,40-2,1	260-220	65
ВО 13-284-6/15°-4	56А4	0,12	1370	0,29-0,7	69-26	60
ВО 13-284-6/20°-4	56А4	0,12	1370	0,36-0,88	75-39	60
ВО 13-284-6/25°-4	56А4	0,12	1370	0,52-1,0	82-51	60
ВО 13-284-6/30°-4	56А4	0,12	1370	0,68-1,13	87-63	60
ВО 13-284-6/15°-4	63А2	0,37	2750	0,58-1,47	280-105	65
ВО 13-284-6/20°-4	63В2	0,55	2750	0,72-1,77	308-155	65
ВО 13-284-8/20°-4	63А4	0,25	1370	0,41-0,92	85-41	65
ВО 13-284-8/25°-4	63А4	0,25	1370	0,49-1,1	97-56	65
ВО 13-284-8/30°-4	63А4	0,25	1370	0,72-1,2	100-68	65
ВО 13-284-8/20°-4	63В2	0,55	2750	0,82-1,8	350-167	65
ВО 13-284-10/20°-4	63А4	0,25	1370	0,42-0,94	95-44	65
ВО 13-284-10/20°-4	63А4	0,25	1370	0,51-1,1	110-61	65
ВО 13-284-10/20°-4	63А4	0,25	1370	0,73-1,2	110-71	65
ВО 13-284-10/20°-4	63В2	0,55	2750	0,83-1,9	380-177	65
Исполнение К06	Типоразмер двигателя	Установочная мощность, кВт	Вращение РК, об/мин.	Производительность, м3/с	Полное давление, Па	Масса, кг
ВО 13-284-12к/25°-4	56А4	0,12	1370	0,47-0,78	150-60	60
ВО 13-284-12к/30°-4	56В4	0,18	1370	0,58-0,94	160-80	60
ВО 13-284-12к/35°-4	63А4	0,25	1370	0,69-1,0	175-110	65
ВО 13-284-12к/40°-4	63А4	0,25	1370	0,75-1,17	185-130	65
ВО 13-284-12к/45°-4	63В4	0,37	1370	0,90-1,29	195-160	65
ВО 13-284-12к/25°-4	71В2	1,1	2800	0,95-1,60	620-245	70
ВО 13-284-12к/30°-4	80А2	1,5	2800	1,18-1,92	660-330	75
ВО 13-284-12к/35°-4	80В2	2,2	2800	1,4-2,14	735-455	75
ВО 13-284-12к/40°-4	80В2	2,2	2800	1,5-2,4	770-540	75
ВО 13-284-12к/45°-4	90L2	3	2840	1,8-2,7	850-680	85

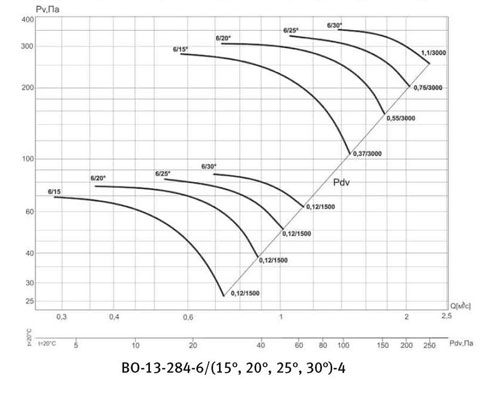

Аэродинамические характеристики ВО 13-284 №4

Вентилятор осевой ВО 13-284 №4

габариты 13-284

№ вентилятора	h эд габ.	D, мм	D1, мм	D2, мм	d, мм	n, отв	L, мм	L1max мм	L2, мм	I, мм	b, мм	d1, мм	H, мм	H1, мм	H2, мм
ВО 13-284 №4	56-90	400	440	458	10,5	16	285	366	225	30	260	15	255	484	527

Вентилятор ВО 13-284 №4 предназначен для создания воздушной тяги в отопительных и вентиляционных системах зданий и сооружений. Он создает условия, при которых давление воздуха в определенных зонах помещения становится больше, чем в других.

При пожаре и задымлении объекта вентилятор способствует задержанию дыма и препятствует его распространению на время эвакуации людей. В штатном режиме циркулирует старый и новый воздух.

Сфера применения

Вентилятор подпора ВО 13-284-4 используется обособленно или в составе системы воздушных каналов. Устанавливаются в жилых домах, торговых центрах и в других многоэтажных объектах.

Условия эксплуатации

Размещаются в технических зонах с ограниченным доступом для обслуживающего персонала, в стороне от вентилируемых помещений. В окружающей среде исключено содержание горючих веществ, клейких частиц и предметов с волокнистой структурой.

Температурный диапазон от -40°С до +45°С.
Влажность не более 80%.
Вибрация опор основания не более 2 мм/с.

Варианты исполнения

По типу монтажа:

Тип 01 – на раме (стандартное).
Тип 02 – без рамы (по отдельному запросу).

По типу рабочих колес:

Тип 121 – с длинными лопастями.
Тип К06 – с короткими лопастями.

По числу лопастей:

Тип 121 – 4, 6, 8, 10 лопастей.
Тип К06 – 12 лопастей.

Особенности

Осевой вентилятор ВО 13-284 №4 работает в горизонтальном или в вертикальном положении. При необходимости дополняется спрямляющим (СА) или направляющим (НА) аппаратами.

В основе конструкции корпус в форме цилиндра с асинхронным электрическим двигателем. Корпус выполняется по принципу одностороннего всасывания.
Вентилятор имеет конфузор для снижения сопротивления и стабилизации давления входящего потока воздуха.
Рабочее колесо включает в себя защитные элементы в виде металлической обрешетки.

Осевой вентилятор ВО 13-284 4 – незаменимый элемент надежной системы вентиляции при эксплуатации промышленных и гражданских объектов.

Доставка по Москве и Московской области

иконка доставки При сумме заказа от 30 000 ₽, доставка в пределах Москвы и ближнего Подмосковья осуществляется собственным автотранспортом бесплатно

иконка доставки При сумме заказа до 30 000 ₽ стоимость доставки рассчитывается индивидуально

иконка доставки Доставка осуществляется в течение 1-3 дней с момента готовности Вашего заказа

иконка доставки Самовывоз осуществляется со склада в г. Москва

Доставка по России

иконка доставки Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа

иконка доставки Услуги транспортной компании оплачивает клиент

Доставка в Беларусь и страны таможенного союза

Осуществляем доставку вентиляционного оборудования в Беларусь и страны таможенного союза. При отправке через транспортные компании оплачивается только перевозка от Москвы в ваш город, стоимость перевозки получается низкой, т. к. транспортные компании возят сборными грузами.

иконка доставки Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа

иконка доставки Услуги транспортной компании оплачивает клиент

иконка доставки По запросу подберём перевозчика и рассчитаем доставку исходя из цены и качества

Гарантии на оборудование

Гарантия на оборудование поставляемое нашей организацией от 12 до 48 месяцев
