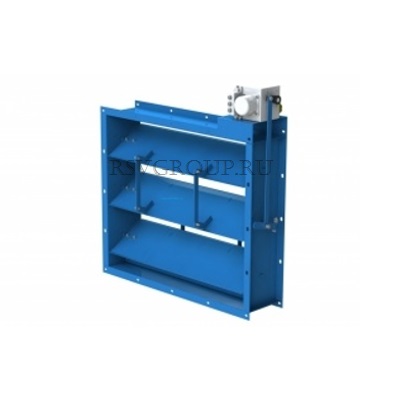

Заслонка воздушная унифицированная АЗД

  1. Главная
  2. Продукция
  3. Заслонка воздушная унифицированная АЗД

Цена: 1 608 руб. за 1 шт.

Заслонки воздушные унифицированные серии 5.904-13.

  • АЗД 122 и АЗД 134 – круглое сечение с электроприводом
  • АЗД 133 и АЗД 136 – круглое сечение с ручным управлением
  • АЗД 130 – прямоугольное сечение с электроприводом
  • АЗД 132 – прямоугольное сечение с ручным управлением
-
+
Характеристики
Описание
Оплата и доставка
Сертификаты

Заслонка воздушная АЗД 122, АЗД 134

габ. 122

Наименование Шифр Размеры, мм α, ° n, шт. Масса, кг
D D1 D2 H B d a x b
А3Д 122.000–00 Р200Э 200 250 230 478 265 8 7×10 0 6 12.5
А3Д 122.000–01 Р250Э 250 300 280 518 315 8 7×10 0 6 14
А3Д 122.000–02 Р315Э 315 365 345 571 380 8 7×10 0 8 15.5
А3Д 122.000–03 Р400Э 400 456 430 641 465 8 7×10 18 10 19
А3Д 122.000–04 Р500Э 500 556 530 711 565 8 7×10 18 10 24
А3Д 134.000–00 Р630Э 630 694 660 760 – 10 10×16 0 12 36
А3Д 134.000–01 Р800Э 800 864 830 880 – 10 10×16 0 12 45
А3Д 134.000–02 Р1000Э 1000 1072 1040 1024 – 10 10×16 0 16 58

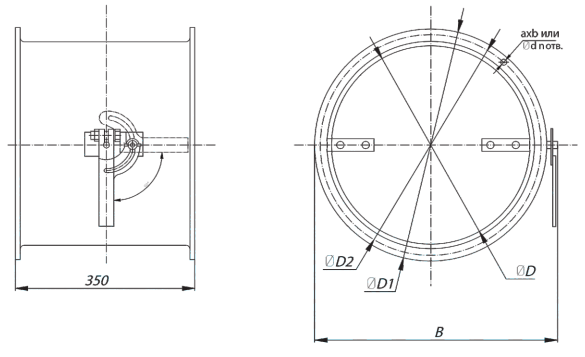

Заслонка воздушная АЗД 133, АЗД 136

габ 133

Наименование Шифр Размеры, мм n, шт. Масса, кг
D D1 D2 B a x b d
А3Д 133.00–00 Р200Р 200 250 230 265 7×10 8 6 5
А3Д 133.00–01 Р250Р 250 300 280 315 7×10 8 6 6
А3Д 133.00–02 Р315Р 315 365 345 380 7×10 8 8 7,5
А3Д 133.00–03 Р400Р 400 456 430 468 7×10 8 10 10
А3Д 133.00–04 Р500Р 500 556 530 568 7×10 8 10 16
А3Д 136.00–00 Р630Р 630 694 660 702 10×16 10 12 28,5
А3Д 136.00–01 Р800Р 800 864 830 872 10×16 10 12 37
А3Д 136.00–02 Р1000Р 1000 1072 1040 1076 10×16 10 16 50

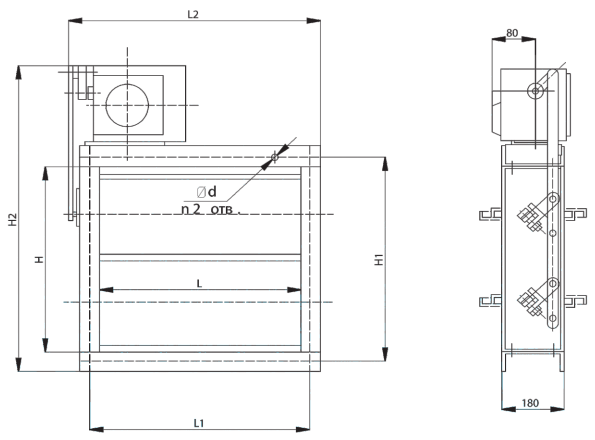

Заслонка воздушная АЗД 130

габ 130

Наименование Размеры, мм n, шт. Масса, кг
H H1 H2 L L1 L2 d
А3Д 130.000–00 200 230 280 200 230 290 7 4 6
А3Д 130.000–01 200 230 280 400 430 490 7 8 7
А3Д 130.000–02 400 430 490 300 330 380 7 8 10
А3Д 130.000–03 400 430 490 400 430 480 7 8 11
А3Д 130.000–04 400 430 480 600 630 690 7 12 12
А3Д 130.000–05 600 630 690 600 630 680 10 16 17
А3Д 130.000–06 800 830 880 800 830 890 10 16 25
А3Д 130.000–07 1000 1040 1080 1000 1040 1090 10 24 35

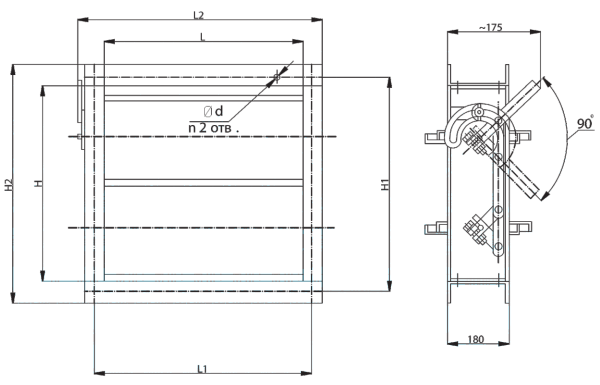

Заслонка воздушная АЗД 132

132

Наименование Размеры, мм n, шт. Масса, кг
H H1 H2 L L1 L2 d
А3Д 132.000–00 200 230 280 200 230 290 7 6 5,8
А3Д 132.000–01 200 230 280 400 430 490 7 8 7,1
А3Д 132.000–02 400 430 490 300 330 380 7 8 9,9
А3Д 132.000–03 400 430 490 400 430 480 7 8 10,7
А3Д 132.000–04 400 430 480 600 630 690 7 12 12
А3Д 132.000–05 600 630 690 600 630 680 10 12 16,7
А3Д 132.000–06 800 830 880 800 830 890 10 16 25
А3Д 132.000–07 1000 1040 1080 1000 1040 1090 10 24 35

Назначение

Воздушные заслонки общего назначения, серия 5.904-13:

  • А3Д130, АЗД132 – прямоугольные;
  • АЗД134, АЗД136, АЗД122 – для воздуховодов круглой формы с разным диаметром сечения.

Применяются во всех вентиляционных системах, кроме отвода взрывоопасных и горючих смесей, когда высокая температура или сильное давление могут спровоцировать взрыв. Спроектированы для систем, работающих в условиях умеренного климата.

Принцип работы

Запорные планки на оси вращения проворачиваются и фиксируются внутри стального короба или патрубка. Механизм, с помощью которого осуществляется поворот от одной до пяти планок, установлен на корпусе заслонки.

Управление поворотным узлом осуществляется электроприводом или вручную.

  • Для заслонок с маркировкой А3Д134.000-00…02, А3Д130.000-00…07, А3Д122.000-00… 04 предусмотрено соединение с электрическим приводом однооборотного типа (серии МЭО или NM-230).
  • А3Д 132.000-00…07, АЗД 133.000-00…04, А3Д 136.000-00…02 регулируются с помощью механического узла управления вручную.

Модификации

По виду крепления к воздухопроводу делятся на соединения:

  • фланцевые;
  • бандажные;
  • ниппельные.

Проектная мощность технических параметров рабочей среды для устройств категории 5.904-13

  • Засоренность воздушных масс, проходящих через заслонку, твердыми частицами или в виде пыли – не больше 100 г/ куб.м.
  • Температура воздуха с химическими примесями, не агрессивных по отношению к углеродистой стали – максимум 80ºС.
  • Скорость воздушного потока для эффективной работы заслонки – от 6 до 20 м/с.
  • Давление динамического напора в вентиляционной шахте – не более 150 кг/ кв.м
