Компания РСВ предлагает купить вентиляторы подпора ВО 30-160 по цене от 24 720 рублей.
Заказ по телефонам: 8 (800) 200-02-85, 8 (495) 797-38-71, почта: zakaz@rsvgroup.ru.

Бесплатная доставка по Москве и области при заказе от 10 000 рублей. По тарифам транспортных компаний: Россия, Беларусь и Казахстан.

Технические характеристики осевых вентиляторов подпора ВО 30-160

№ вентилятора
Номер модификации
Угол установки лопаток, °
Частота вращения, мин-1
Мощность, кВт
Про-сть 103 х м3/час
Полное давление, Па
Масса, кг
Комп. 01 Комп. 02
ВО 30-160 №6,3
1 18 1420 1,1 5,0-8,3 430-54 88 97
2 26 1390 2,2 6,9-10,8 505-215 98 107
3 38 1390 2,2 8,0-13,8 550-345 91 100
4 46 1395 3 9,5-16,2 580-465 108 117
ВО 30-160 №7,1
1 18 1390 2,2 7,0-11,6 525-75 130 148
2 26 1395 3 9,8-15,7 645-274 117 135
3 38 1450 5,5 11,8-20,8 760-475 153 163
4 46 1455 7,5 14,2-24,3 800-640 165 183
ВО 30-160 №8
1 18 1435 4 10,4-17,2 720-100 193 224
2 26 1450 5,5 14,7-23,2 880-375 196 214
3 38 1435 11 16,8-29,4 930-590 216 247
4 46 1435 11 20,0-34,0 990-790 224 242
ВО 30-160 №9
1 18 950 2,2 9,7-16,5 380-50 165 171
2 26 960 3 13,8-23,0 465-95 176 181
3 38 950 5,5 18,0-30,0 490-165 191 196
4 46 960 7,5 19,0-36,5 525-240 202 207
5 18 1455 7,5 15,0-25,0 900-115 187 192
6 26 1435 11 21,0-34,5 1020-210 197 202
7 38 1460 15 24,5-46,5 1080-380 233 238
8 46 1460 22 29,0-55,0 1100-550 263 268
ВО 30-160 №10
1 18 960 4 13,0-22,5 500-100 222 236
2 26 950 5,5 19,0-29,5 590-250 228 242
3 38 960 7,5 22,0-38,5 660-420 233 247
4 46 970 11 26,5-45,0 720-570 297 311
5 18 1435 11 20,5-34,0 1100-295 232 246
6 26 1460 18,5 29,0-46,0 1400-590 314 327
7 38 1460 30 34,0-58,0 1500-950 362 376
ВО 30-160 №11,2
1 18 950 5,5 18,8-32,0 600-76 261 266
2 26 970 11 27,0-45,0 760-170 298 303
3 38 970 15 32,0-59,0 800-264 330 335
4 46 970 18,5 37,0-71,5 820-375 337 342
ВО 30-160 №12,5
1 18 970 11 27,0-44,5 790-213 302 319
2 26 970 15 37,5-59,0 975-415 403 419
3 38 970 22 43,5-76,0 1050-660 468 488
4 46 973 37 52,5-88,5 1130-900 635 655

Электрическая схема подключения электродвигателя вентилятора в сеть 380 В

схема подкл

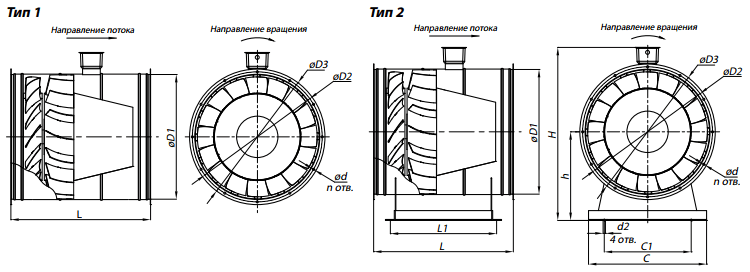

габариты 30-160

№ вентилятора D1, мм D2, мм D3, мм H, мм C, мм C1, мм L, мм h, мм d, мм d2, мм n
6,3 630 670 688 880 600 440 710 450 10,5 12 12
7,1 710 750 768 920 690 545 750 500 10,5 12 16
8 800 840 858 1075 760 610 930 560 10,5 12 16
9 900 960 1000 1215 850 650 1120 650 14 14 16
10 1000 1070 1110 1265 930 730 1115 690 14 14 16
11,2 1120 1195 1220 1465 930 730 1330 790 14 14 20
12,5 1250 1320 1350 1515 990 790 1330 790 14 14 20

Вентиляторы подпора ВО 30-160

Вентиляторы осевые ВО 30-160 активно используются в системах вентиляции зданий и сооружений различного предназначения. Применяются для дымоудаления или (чаще) для подпора воздуха на пути следования людей при эвакуации. Основные участки, обслуживаемые вентиляторами ВО 30-160 — это коридоры, лифтовые шахты, тамбуры, шлюзы, лестничные клетки и прочие помещения.

При появлении возгорания, основной проблемой которого является задымление, вентиляторы подпора создают избыточное давление в зоне своего действия. Продукты горения и дым вытесняются их помещений, обеспечиваются мероприятия по тушению пожара, эвакуационные или спасательные работы. При этом, сами вентиляторы должны быть расположены вне помещения, в котором создается подпор воздуха. Также нельзя располагать вентиляторы в зоне рабочих мест или местонахождения людей.

Особенности конструкции

Вентилятор ВО 30-160 представляет собой осевую конструкцию, состоящую их корпуса цилиндрической формы, рабочего колеса и электродвигателя. Имеются 3 варианта установки:

  • фланцевое крепление
  • рамное крепление
  • установка на стойке
Кроме того, вентилятор может быть укомплектован диффузором и спрямляющим аппаратом, служащим для уменьшения потерь давления в воздушных каналах. Материалом корпуса служит углеродистая сталь.

Рабочее колесо вентилятора оборудуется 16 лопатками, которые могут иметь разный угол поворота (18°, 26°, 38°, 46°). Такое разнообразие позволяет получить множество режимов работы и выбрать наиболее подходящий для данных конкретных условий. Также, для возможности подбора оптимально подходящего по производительности или иным параметрам устройства, существуют разные типоразмеры вентиляторов.

Условия эксплуатации

Вентиляторы ВО 30-160 предназначены для использования в умеренном или тропическом климате (У или Т). Состав перемещаемого воздуха не должен содержать липких, волокнистых, агрессивных к материалу вентилятора или воздуховодов взвесей. Температура окружающего воздуха должна быть от -40°С до + 45С. Содержание пыли или твердых частиц в перемещаемом воздухе не должно быть выше 0,1 г/м3. Уровень вибрации опорной площадки, на которой установлен вентилятор, не должно быть более 2 мм/с.
