Технические характеристики вентиляторов ВР 12-26
Вентиляторы | Эл. двигатель (Типоразмер) | Электродвигатель (Мощность, кВт) | Вращение рабочего колеса, мин-1 | Производительность тыс. м³/час | Полное давление, Па | Масса, кг |
ВР 12-26 № 2,5
|
АИР71А2 | 0,75 | 3000 | 0,59-0,67 | 1650-1700 | 27,5 |
АИР71В2 | 1,1 | 3000 | 0,59-1,01 | 1650-1660 | 29 | |
ВР 12-26 № 3,15
|
5А80МВ2 | 2,2 | 3000 | 1,1-1,39 | 2700-2900 | 45 |
АИР90L2 | 3 | 3000 | 1,1-1,85 | 2700-3000 | 46 | |
АИР100S2 | 4 | 3000 | 1,1-2,3 | 2700-2900 | 56 | |
ВР 12-26 № 4
|
5М112М2 | 7,5 | 3000 | 2,35-3,23 | 4400-4750 | 111 |
АИРМ132М2 | 11 | 3000 | 2,35-4,4 | 4400-4700 | 132 | |
ВР 12-26 № 4,5
|
АИР160S2 | 15 | 3000 | 4,25-5,6 | 4700-4900 | 182 |
АИР160М2 | 18 | 3000 | 4,7-5,9 | 5980-6100 | 215 | |
ВР 12-26 № 5
|
АИР180S2 | 22 | 3000 | 4,5-5,75 | 7200-7800 | 248 |
АИР180М2 | 30 | 3000 | 4,5-7,8 | 7200-8000 | 268 | |
5А200М2 | 37 | 3000 | 4,5-9,0 | 7200-7800 | 322 | |
ВР 12-26 № 5,5 | А200L2 | 45 | 3000 | 8,1-9,5 | 8250-8500 | 460 |
Акустические характеристики
Вентилятор
|
n, об/мин
|
Значение Lpi, дБ в октавных полосах f, Гц |
LpA, дБА
|
|||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
№ 2,5 | 3000 | 93 | 92 | 91 | 93 | 90 | 87 | 83 | 81 | 95 |
№ 3,15 | 3000 | 96 | 95 | 97 | 99 | 99 | 98 | 88 | 80 | 103 |
№ 4 | 3000 | 97 | 98 | 99 | 104 | 105 | 101 | 98 | 93 | 114 |
№ 4,5 | 3000 | 101 | 103 | 105 | 107 | 112 | 109 | 106 | 104 | 116 |
№ 5 | 3000 | 106 | 108 | 112 | 114 | 116 | 115 | 110 | 107 | 119 |
№ 5,5 | 3000 | 109 | 110 | 114 | 117 | 119 | 116 | 108 | 105 | 124 |
Электрическая схема подключения электродвигателя вентилятора в сеть 380 В
Пример обозначения
Вентилятор радиальный ВР 12-26 №4-7,5/3000/Пр0
где:
- ВР 12-26 – серия вентилятора;
- 4 – номер вентилятора (по наружному диаметру рабочего колеса в дециметрах);
- 7,5 – мощность электродвигателя, кВт;
- 3000 – частота вращения рабочего колеса, об/мин;
- Пр0 – положение корпуса.

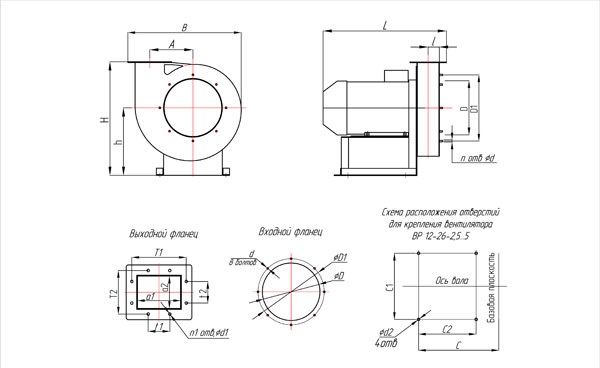

№ вентилятора | A, мм | T1, мм | T2, мм | C, мм | C1, мм | C2, мм | D, мм | D1, мм | L, мм |
2,5 | 150 | 132 | 110 | 234 | 240 | 195 | 204 | 240 | 390 |
3,15 | 192 | 172 | 140 | 319 | 260 | 300 | 256 | 300 | 445 |
3,5 | 210 | 180 | 145 | 276 | 340 | 200 | 245 | 280 | 440 |
4 | 240 | 204 | 164 | 386 | 400 | 270 | 320 | 370 | 590 |
4,5 | 271 | 220 | 176 | 479 | 440 | 380 | 360 | 410 | 715 |
5 | 300 | 252 | 202 | 557 | 460 | 400 | 400 | 460 | 915 |
№ вентилятора | a1, мм | a2, мм | d, мм | d1, мм | d2, мм | h, мм | n1, шт. | t1, шт. | t2, шт. | l, мм |
2,5 | 100 | 75 | М6 | 9 | 12 | 250 | 8 | 80 | 80 | 42 |
3,15 | 128 | 96 | М6 | 10 | 12 | 305 | 8 | 80 | 80 | 52 |
3,5 | 140 | 105 | М8 | 10 | 12 | 340 | 8 | 80 | 80 | 57 |
4 | 160 | 120 | М8 | 10 | 14 | 380 | 8 | 80 | 80 | 64 |
4,5 | 180 | 135 | М10 | 12 | 14 | 420 | 8 | 80 | 100 | 102 |
5 | 200 | 150 | М10 | 10 | 18 | 470 | 8 | 100 | 100 | 102 |
Вентилятор ВР 12-26 высокого давления
Назначение
Вентилятор высокого давления ВР 12-26 работает с газопаровоздушными средами, в том числе, с воздухом.
При работе вентилятора должны соблюдаться такие условия:
- перемещаемые смеси невзрывоопасные, в отношении углеродистых сталей стандартного качества не агрессивнее воздуха;
- температура (t°) окружающей среды не превышает 80°С, давление не более 8,5 кПа;
- запылённость среды не превышает 0,1 г/м3;
- фракция пыли допускается не более 50 мкм;
- волокнистые материалы, липкие вещества отсутствуют в рабочей среде.
Конструкция
Технические характеристики, основные параметры вентилятора ВВД ВР 12-26:
- создаёт высокое давление;
- всасывание с одной стороны;
- корпус спиральный, поворотной системы;
- может разворачиваться на угол до 315°;
- рабочее колесо оснащено 32-мя лопатками, изготовленными из стали, углеродистой или нержавеющей. Лопатки загнуты вперёд;
- направление вращения может варьироваться на левое или правое;
- напряжение сети, к которой производится подключение, 380 В.
Особенности
В продаже представлены различные варианты исполнения вентилятора высокого давления, усовершенствованные по сравнению с базовой моделью ВР 12-26. Они способны работать в более опасных средах, устойчивее к коррозии, выдерживают более высокие температуры.
Модификации
Вентиляторы ВР 12-26В в дополнение к стандартному набору параметров:
- работают с взрывоопасными воздушными смесями категорий IА, IIВ;
- выполнены из разнородных материалов;
- защищены от взрыва;
- могут эксплуатироваться в более сложной рабочей среде, которая не приводит к ускоренной коррозии (до 0,1 мм в год) алюминия и углеродистой стали.
- могут работать со смесями с t° до 200°С;
- рабочая среда ещё более сложная: она не вызывает ускоренную коррозию латуни и углеродистой стали.
- выполнены из нержавеющей стали и латуни;
- защищены от коррозии.
- работают со смесями с t° только до 80°С;
- не должны эксплуатироваться в присутсвии волокнистых материалов и взрывчатых веществ.
Вентилятор ВР 12-26К1 полностью изготовлен из нержавеющей стали. Прочие, в дополнение к базовому набору, необходимые условия их эксплуатации:
- работают со смесями при t° только до 80°С;
- допускается перемещение простых паровоздушных смесей;
- рабочая среда не приводит к ускоренной (более 0,1 мм в год) коррозии нержавеющей стали;
- запылённость окружающей среды и присутствие в ней твердых примесей не превышает 0,1 г/м3;
- в ней нет липких веществ и волокнистых материалов
