Технические характеристики радиального вентилятора ВР 140-15

Вентилятор	Исп.	Тип эл. двигателя	Установочная мощность	Обороты РК	Производительность м3/сек	Полное давление, Па	Масса, кг
ВР 140-15 №4	1	71А2	0,75	3000	0,08-0,21	2100-3100	45
ВР 140-15 №4,5	1	80А2	1,5	3000	0,12-0,30	2800-4000	55
ВР 140-15 №5	1	63В4	0,37	1500	0,08-0,20	800-1200	50
	1	80В2	2,2	3000	0,16-0,41	3300-5000	65
	5	71В4	0,75	2000	0,11-0,30	1650-2500	110
	5	В0В4	1,5	2500	0,14-0,36	2600-3850	115
ВР 140-15 №5,6	1	71А4	0,55	1500	0,11-0,29	100-1550	115
ВР 140-15 №5,6	1	100S2	4	3000	0,23-0,60	4300-6400	140
ВР 140-15 №6,3	1	80A4	1,1	1500	0,16-0,41	1300-1860	96
	1	112M2	7,5	3000	0,32-0,85	5500-8200	125
	3	80A4	1,1	1500	0,16-0,41	1300-1850	145
	3	112M2	7,5	3000	0,32-0,85	5500-8200	170
	5	100S4	3	2000	0,23-0,60	2650-3950	170
	5	160L2	5,5	2500	0,28-0,74	4100-6350	185
ВР 140-15 №7,1	1	90L4	2,2	1500	0,22-0,60	1700-2550	115
ВР 140-15 №7,1	1	160S2	15	3000	0,47-1,25	7050-10900	210
ВР 140-15 №8	1	100S4	3	1500	0,32-0,85	2152-3250	175
	1	180M2	30	3000	0,66-1,80	9000-13900	345
	5	100S4	11	2000	0,46-1,20	4200-6500	245
	5	200M2	18,5	2500	0,55-1,50	6500-10000	300
ВР 140-15 №9	1	132S4	7,5	1500	0,46-1,22	2700-4150	495
	1	225М2	55	3000	0,96-2,50	11500-17500	735
	3	132S4	7,5	1500	0,46-1,22	2700-4150	575
	3	225М2	55	3000	11500-17500	820
ВР 140-15 №10	1	132M4	11	1500	0,65-1,70	3500-5250	570
	1	250M2	90	3000	1,30-3,50	14000-22000	975
	5	180М4	30	2000	0,90-2,30	6500-10000	790
	5	225M2	55	2500	1,10-3,0	10200-15500	910
ВР 140-15 №11,2	1	160M4	18,5	1500	0,90-2,40	6300-4300	445
ВР 140-15 №12,5	1	180M4	30	1500	1,30-3,40	5500-8000	590
ВР 140-15 №12,5	5	Подбор	22-90	1500-2100	1,30-4,90	8000-17000	900

Акустические характеристики

Вентилятор	n,об/мин	Значение Lpi, дБ в октавных полосах f, Гц								LpA
Вентилятор	n,об/мин	63	125	250	500	1000	2000	4000	8000	dБА
ВР 140-15-4	2745	79	86	85	86	85	84	82	78	93
ВР 140-15-5	1380	68	75	74	75	74	73	71	67	82
ВР 140-15-5	2874	85	92	91	92	91	90	88	84	99
ВР 140-15-6,3	1388	78	85	84	85	84	83	81	77	92
ВР 140-15-6,3	2898	95	102	101	102	101	100	98	94	109
ВР 140-15-6,3 исполнение 5	2650/2898	91	98	97	98	97	96	94	90	105
ВР 140-15-6,3 исполнение 5	2925/2925	95	102	101	102	101	100	98	94	109
ВР 140-15-7,1	2930	97	104	103	104	103	102	100	96	111
ВР 140-15-8	1434	82	89	88	89	88	87	85	81	96
ВР 140-15-8	2940	99	106	105	106	105	104	102	98	113
ВР 140-15-8 исполнение 5	1970/2925	87	94	93	94	93	92	90	86	101
	2250/2931	88	95	94	95	94	93	91	87	102
	2470/2937	91	98	97	98	97	96	94	90	105
	2650/2937	94	101	100	101	100	99	97	93	108
	2810/2940	97	104	103	104	103	102	100	96	111
	3000/2943	100	107	106	107	106	105	103	99	114
ВР 140-15-10	1455	87	94	93	94	93	92	90	86	101
ВР 140-15-10 исполнение 5	1710/2937	91	98	97	98	97	96	94	90	105
	1830/2937	92	99	98	99	98	97	95	91	106
	1940/2940	94	101	100	101	100	99	97	93	108
	2150/2943	65	102	101	102	101	100	98	94	109
ВР 140-15-12,5	1470	94	101	100	101	100	99	97	93	108
ВР 140-15-12,5 исполнение 5	1340/1470	92	99	98	99	98	97	95	91	106
	1490/1472	94	101	100	101	100	99	97	93	108
	1590/1475	96	103	102	103	102	101	99	95	110
	1700/1476	98	105	104	105	104	103	101	97	112
	1820/1479	100	107	106	107	106	105	103	99	114

Электрическая схема подключения электродвигателя вентилятора в сеть 380 В

схема подкл

Пример обозначения

Вентилятор радиальный ВР 140-15 №8-1-3/1500/Пр0

где:

ВР 140-15 – серия вентилятора;
1 – схема исполнения;
8 – номер вентилятора (по наружному диаметру рабочего колеса в дециметрах);
3 – мощность электродвигателя, кВт;
1500 – частота вращения рабочего колеса, об/мин;
Пр0 – положение корпуса.

Габаритные размеры

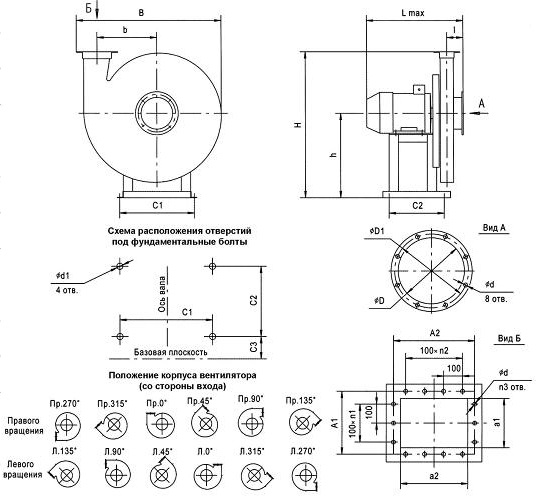

габариты 140-15 сх1

Размеры вентиляторов ВР 140-15 исполнение-1

№ вент.	Тип двигателя	B	H	L max	b	h	l	D	D1	d	a
4	63B-80В	540	565	460	216	335	127	115	150	7	55
4.5	71В-80В	600	625	460	243	370	127	126	160	7	62
5	63А-100S	665	685	530	270	405	151	144	180	7	70
5,6	80100L	735	765	575	302	450	165	160	200	7	75
6,3	80A-80B	820	840	520	340	490	175	181	215	7	85
	100L-100M			720
	160S			860
7,1	90L-132M	935	960	750	384	565	200	204	240	7	94
7,1	160S-160M	935	960	920	384	565	200	204	240	7	94
8	100S-112M	1045	1060	710	432	615	208	229	265	7	105
	160M-180M			935
	200L			1030
9	112M-132M	1190	1250	790	485	705	234	256	290	10	120
9	200M-225M	1190	1250	1095	485	705	234	256	290	10	120
10	132S-160S	1300	1340	960	540	785	264	290	320	10	130
10	225M-250M	1300	1340	1255	540	785	264	290	320	10	130
11,2	160S-180M	1445	1465	1020	605	850	284	318	335	10	145
12,5	180S-200M	1610	1660	1150	675	975	329	364	400	10	160

№ вент.	Тип двигателя	A1	n1	a2	A2	n2	n3	C1	C2	C3	d1
4	63B-80В	95	1 отв	105	145	1	6	300	240	20	12
4,5	71В-80В	100	1 отв	115	155	1	6	350	240	23	12
5	63А-100S	110	1 отв	130	170	1	6	400	250	37	15
5,6	80100L	115	1 отв	140	180	1	6	460	300	40	15
6,3	80A-80B	125	1 отв	160	200	2	8	480	300	45	15
	100L-100M								350
	160S								440
7,1	90L-132M	150	1 отв	176	230	2	8	560	410	25	18
7,1	160S-160M	150	1 отв	176	230	2	8	560	460	50	18
8	100S-112M	155	1 отв	198	250	2	8	600	400	31	18
	160M-180M								500	56
	200L								560	56
9	112M-132M	170	1 отв	220	270	2	8	680	380	64	20
9	200M-225M	170	1 отв	220	270	2	8	740	600	64	20
10	132S-160S	180	1 отв	250	300	3	10	780	420	69	20
10	225M-250M	180	1 отв	250	300	3	10	780	680	69	20
11,2	160S-180M	195	1	275	325	2	10	830	500	76	20
12,5	180S-200M	210	1	310	360	3	12	870	560	84	20

габариты сх5

Размеры вентиляторов ВР 140-15 исполнение-5

№ вент.	кВт мощность	B max	H	L	b	h	l	D	D1	d	a1
4	≤4	915	560	440	216	335	127	115	150	7	55
5	≤7.5	1015	715	550	270	435	151	144	180	7	70
6,3	≤15	1340	900	630	340	550	175	181	215	7	85
8	≤45	1265	1105	900	432	660	208	229	265	7	105
10	≤55	1970	1360	980	540	810	264	290	320	10	130
10	75-90	2070	1360	980	540	810	264	290	320	10	130
12,5	≤55	2240	1690	1120	675	1000	329	364	400	10	160
12,5	75-90	2340	1690	1120	675	1000	329	364	400	10	160

№ вент.	кВт мощность	A1	n1	a2	A2	n2	n3	C1	C2	C3	C4
4	≤4	95	1 отв	105	145	1	6	350х2	340	140	50
5	≤7.5	110	1 отв	130	170	1	6	375х2	460	180	113
6,3	≤15	125	1 отв	160	200	2	8	525х2	450	216	100
8	≤45	155	1 отв	198	250	2	8	650х2	520	306	-30
10	≤55	180	1 отв	250	300	3	10	775х2	710	346	171
10	75-90	180	1 отв	250	300	3	10	825х2	710	346	171
12,5	≤55	210	1	310	360	3	10	850х2	800	391	181
12,5	75-90	210	1	310	360	3	10	950х2	800	391	181

Радиальные вентиляторы высокого давления ВР 140-15 применяются в промышленных системах вентиляции или кондиционирования. Предназначен для транспортировки газовоздушных смесей с температурой не более 80°С, без липких или волокнистых частиц, легковоспламеняющихся взвесей.

Рабочий диапазон температур заключен в пределах –40°С- +40°С. Количество твердых примесей, допустимое в перемещаемом газе, не более 0,1 г/м3. Корпус устройства имеет несколько вариантов поворота вокруг оси вращения двигателя для удобства подключения к воздуховодам. Является полным аналогом вентилятора ВР 6-13.

Конструкция

Рабочее колесо имеет 12 загнутых назад лопаток. Обратное направление лопаток существенно увеличивает КПД устройства. Спиралевидный корпус вентилятора усилен стальными уголками для большей жесткости. Привод осуществляется по схеме 1 или 5 (рабочее колесо на валу двигателя или на приводном валу с клиноременной передачей). Всего существует 13 типоразмеров, с размером рабочего колеса от 315 до 1250 мм.

Варианты исполнения

Нормальное (общетехническое) исполнение вентилятора ВР140-15 предполагает изготовление из углеродистой стали. Из нее же изготовлены образцы в теплостойком исполнении (обозначаются литерой Т или Ж).
Для работы в жестких условиях с агрессивной средой вентиляторы изготавливаются из нержавеющей стали в коррозионностойком исполнении (К).
Взрывоопасное исполнение обеспечивается использованием материалов, не дающих искр при трении или ударах, например, углеродистая сталь и латунь или нержавеющая сталь и латунь (В, ВЖ, ВК).
