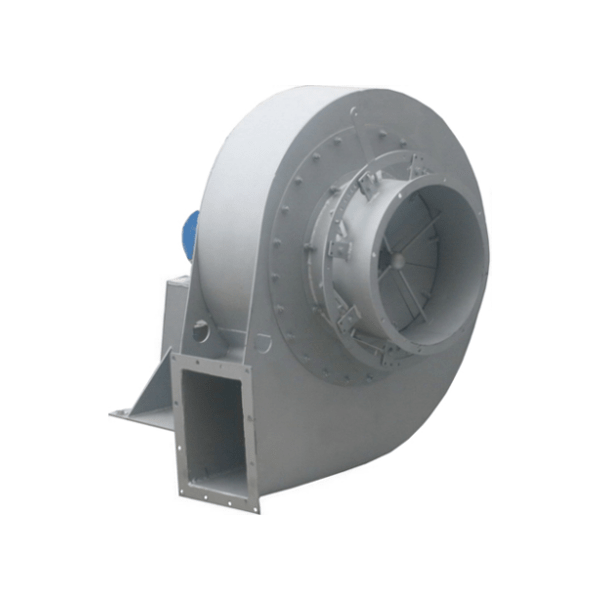

Дымосос ДН-11,2

Габаритно-присоединительные размеры исп-1

Габаритные и присоединительные размеры исп-3

№ дымососа	A, мм	D, мм	D1, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	Lmax, мм	L, мм	L1, мм
11.2 исп 1	694	660	702	630	430	710	475	710	475	700	1402	275	367
11.2 исп 3	694	660	702	630	430	710	475	710	475	700	2115	275	343
№ дымососа	L3, мм	S, мм	d, мм	d1, мм	d2, мм	f1, мм.	f2, мм.	h, мм.	n, шт.	n1, шт.	n2, шт.	n3, шт	n4, шт
11.2 исп 1	565	760	12	14	24	71	67.8	784	12	34	7	10	4
11.2 исп 3	800	760	12	14	24	71	67.8	784	12	34	7	10	6

№ дымососа	ПР 0/ЛЕВ 0				ПР 45/ЛЕВ 45				ПР 90/ЛЕВ 90
	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
11.2 исп 1	1870	790	1686	902	2163	845	1690	732	1870	790	1685	784
11.2 исп 3	1870	790	1686	902	2163	845	1690	732	1870	790	1685	784
№ дымососа	ПР 135/ЛЕВ 135				ПР 270/ЛЕВ 270				ПР 315/ЛЕВ 315
	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
11.2 исп 1	1689	732	2163	1317	1686	784	1868	1080	1080	1868	1685	901
11.2 исп 3	1689	732	2163	1317	1686	784	1686	1080	–	–	–	–

Дымосос ДН 11,2 с назад загнутыми лопатками – специализированная тягодутьевая техника высоким рабочим давлением.

Оборудование предназначено для одностороннего всасывания и отвода продуктов горения (дымовых газов) от топливных агрегатов благодаря созданию вытяжной тяги. Его установка требуется в дымоходах, где недостаточно естественной вентиляции, но в целях повышения уровня безопасности и для профилактики, монтаж агрегатов необходим даже при полноценной вытяжке.

Сфера применения дымососов №11,2

Оборудование необходимо для:

• паровых котлов среднего и высокого давления (тип Е, промышленное котельное оборудование, которое работает на твердом и жидком топливе);
• водонагревательных котлов.

Дымососы ДН-11,2 широко применяются в паровых и газовых котельных с уравновешенной тягой паропроизводительности 1-25 тонн в час и максимально предельной температурой перемещаемых газов до +250 градусов Цельсия.

Важно! Чтобы повысить качество и надежность работ агрегата и продлить срок его службы, рекомендовано дополнительное использование в системе ДН газовых очистительных устройств.

При выборе определенной модели дымососа для котлов ДН №11,2 нужно учитывать:

• установленную и потребительскую мощность двигателя (кВт);
• частоту вращения ходовой части (об/мин);
• тип электродвигателя;
• производительность дымососа (м3/час);
• направление вращения рабочего колеса (Л-левое, П-правое);
• габариты и массу (мм и кг соответственно);
• температуру перемещаемых газов;
• угол разворота корпуса агрегата.

Внимание! Чтобы правильно выбрать дымосос для котельной ДН-11,2 необходимо обязательно проконсультироваться с экспертами по оборудованию такого типа. Для этого требуется точно знать где и в каких условиях будет эксплуатироваться техника.

Особенности конструкции дымососов

У агрегатов увеличенная толщина стенок, что многократно продлевает срок их службы. Они производятся из углеродистой стали по ТУ – 3113-004-03002146-2016. В комплектацию машин входят:

• рабочее колесо, которое состоит из ступицы и крыльчатки с 16-ю загнутыми назад лопастями;
• всасывающая воронка;
• поворотный корпус «улитка»;
• электродвигатель;

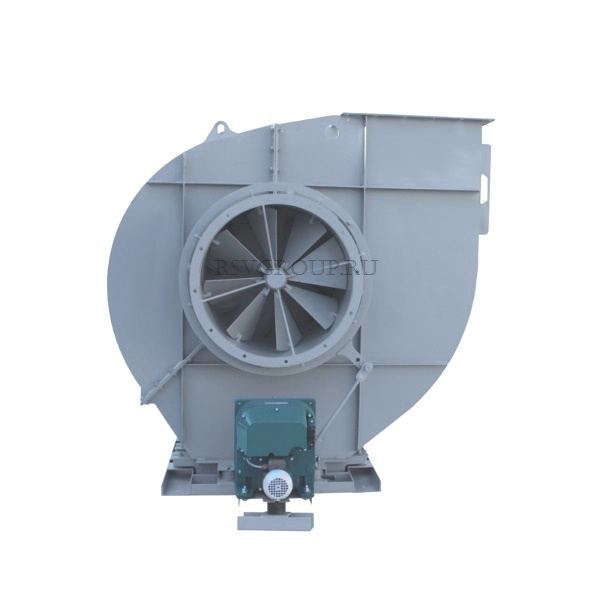

• осевой направляющий аппарат;
• установочная рама с отверстиями для анкерного крепления к перекрытиям или фундаменту.

Рабочее колесо в такой технике может быть:

• расположено на валу электродвигателя (исполнение 1);
• соединено с электродвигателем посредством втулочно-пальцевой муфты через подшипниковый узел (исполнение 3);
• расположено на валу подшипникового узла (исполнение 5).

Эксплуатация дымососов ДН возможна при температуре от -30 до +40 градусов по Цельсию (при нестандартной комплектации от -60 до +40 С).

В любой котельной необходима установка такого вентиляционного оборудования. Правильно настроенная система тяги увеличивает КПД и многократно снижает затраты на электроэнергию.
