Дымосос ДН-21

Цена от: 958 400

Наличие на складе по запросу

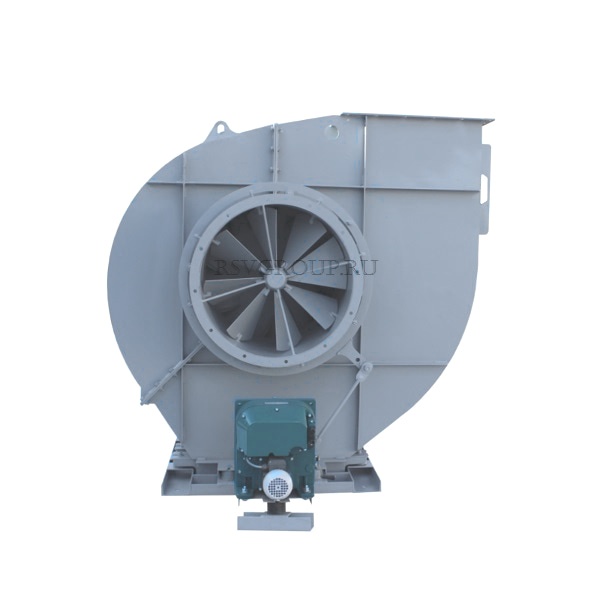

Тягодутьевая машина (Дымосос) №21 для перемещения рабочей воздушной среды

*Цена указана за дымосос без электродвигателя. Стоимость с электродвигателем рассчитывается индивидуально.

  • Температурный режим – до +250°C
  • Конструктивное исполнение – Схема 3, 5
  • Количество лопаток – 16
  • Возможно внесение изменений в конструкцию дымососа по спецзаказу
Категория:

Характеристики

Технические характеристики дымососов ДН-21

Дымосос серии ДН
t перемещаемой среды, С
Характеристики электродвигателя Характеристики ТДМ
Масса не более, кг
Скорость вращения об/мин Номинальная мощность кВт Электродвигатель Производительность Qmin,тыс м³/час Производительность Qmax,тыс м³/час Полное давление Pv min, Па Полное давление Pv max, Па
ДН-21 исп 3 100
100
100
600
750
1000
90.0
160.0
355.0
315M10
355M8
355MLC6
36.0
49.0
62.0
126.0
160.0
210.0
1190
1880
3390
2490
3850
6880
5350
5430
5650

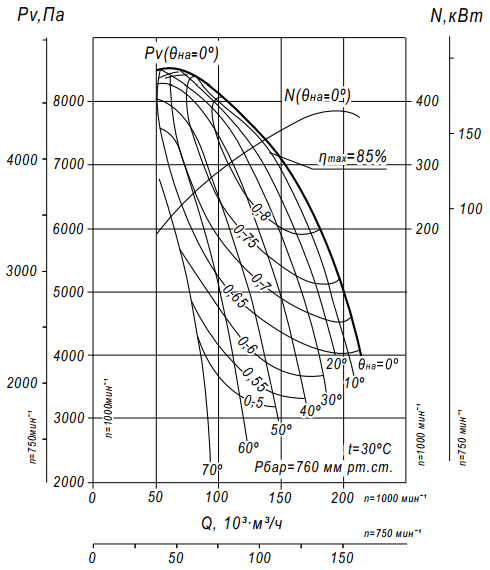

Аэродинамические характеристики дымососа ДН 21

адн21

Габаритные размеры

Габаритные и присоединительные размеры исп-3

дымосос габ3

№ дымососа A, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм
21 исп 3 1365 1650 1720 1050 780 1125 860 1125 860 622 3722 548 3
№ дымососа L3, мм S, мм d, мм d1, мм d2, мм f1, мм. f2, мм. h, мм. n, шт. n1, шт. n2, шт. n3, шт n4, шт
21 исп 3 259 890 18 20 40/36 225 172 1340 12 20 5 5 1

угол наклона

№ дымососа
ПР 0/ЛЕВ 0 ПР 45/ЛЕВ 45 ПР 90/ЛЕВ 90
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
21 исп 3 3711 1685 3050 1340
№ дымососа
ПР 135/ЛЕВ 135 ПР 270/ЛЕВ 270 ПР 315/ЛЕВ 315
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
21 исп 3

Описание

Дымосос с назад загнутыми лопатками ДН 21 – специализированная тягодутьевая техника высоким рабочим давлением.

Оборудование предназначено для одностороннего всасывания и отвода продуктов горения (дымовых газов) от топливных агрегатов благодаря созданию вытяжной тяги. Его установка требуется в дымоходах, где недостаточно естественной вентиляции, но в целях повышения уровня безопасности и для профилактики, монтаж агрегатов необходим даже при полноценной вытяжке.

Сфера применения дымососов

Оборудование необходимо для:

  • паровых котлов среднего и высокого давления (тип Е, промышленное котельное оборудование, которое работает на твердом и жидком топливе);
  • водонагревательных котлов.

Дымососы ДН-21 широко применяются в паровых и газовых котельных с уравновешенной тягой паропроизводительности 1-25 тонн в час и максимально предельной температурой перемещаемых газов до +250 градусов Цельсия.

Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Важно! Чтобы повысить качество и надежность работ агрегата и продлить срок его службы, рекомендовано дополнительное использование в системе ДН газовых очистительных устройств.

При выборе определенной модели дымососа для котлов ДН №21 нужно учитывать:

  • установленную и потребительскую мощность двигателя (кВт);
  • частоту вращения ходовой части (об/мин);
  • тип электродвигателя;
  • производительность дымососа (м3/час);
  • направление вращения рабочего колеса (Л-левое, П-правое);
  • габариты и массу (мм и кг соответственно);
  • температуру перемещаемых газов;
  • угол разворота корпуса агрегата.

Внимание! Чтобы правильно выбрать дымосос для котельной ДН-21 необходимо обязательно проконсультироваться с экспертами по оборудованию такого типа. Для этого требуется точно знать где и в каких условиях будет эксплуатироваться техника.

Особенности конструкции дымососов

У агрегатов увеличенная толщина стенок, что многократно продлевает срок их службы. Они производятся из углеродистой стали по ТУ – 3113-004-03002146-2016. В комплектацию машин входят:

  • рабочее колесо, которое состоит из ступицы и крыльчатки с 16-ю загнутыми назад лопастями;
  • всасывающая воронка;
  • поворотный корпус «улитка»;
  • электродвигатель;
  • осевой направляющий аппарат;
  • установочная рама с отверстиями для анкерного крепления к перекрытиям или фундаменту.

Рабочее колесо в такой технике может быть:

  • соединено с электродвигателем посредством втулочно-пальцевой муфты через подшипниковый узел (исполнение 3);
  • расположено на валу подшипникового узла (исполнение 5).

Эксплуатация дымососов ДН возможна при температуре от -30 до +40 градусов по Цельсию (при нестандартной комплектации от -60 до +40 0С).

В любой котельной необходима установка такого вентиляционного оборудования. Правильно настроенная система тяги увеличивает КПД и многократно снижает затраты на электроэнергию.
