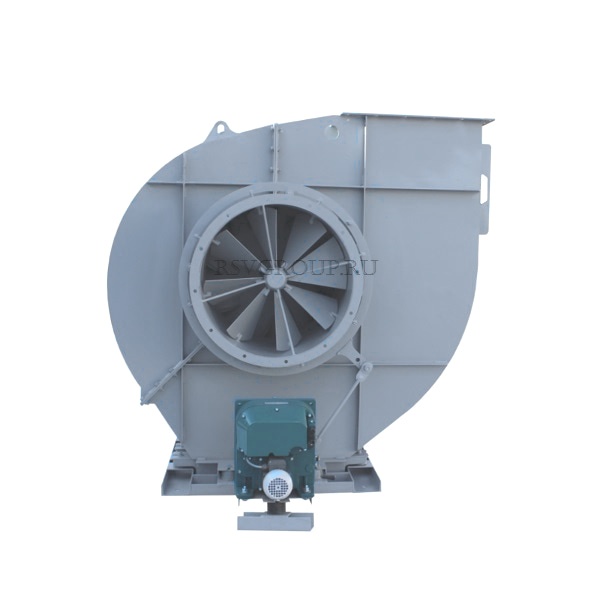

Дымосос ДН-9

Габаритно-присоединительные размеры исп-1

Габаритные и присоединительные размеры исп-3

№ дымососа	A, мм	D, мм	D1, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	Lmax, мм	L, мм	L1, мм
9 исп 1	585	530	570	450	338	500	388	500	388	585	1050	229	318
9 исп 3	585	530	570	450	338	500	388	500	388	580	1690	229	277
№ дымососа	L3, мм	S, мм	d, мм	d1, мм	d2, мм	f1, мм.	f2, мм.	h, мм.	n, шт.	n1, шт.	n2, шт.	n3, шт	n4, шт
9 исп 1	330	610	12	14	24	100	97	593	12	18	4	5	4
9 исп 3	500	652	12	14	24	100	97	593	12	18	4	5	6

№ дымососа	ПР 0/ЛЕВ 0				ПР 45/ЛЕВ 45				ПР 90/ЛЕВ 90
	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
9 исп 1	1323	730	1490	640	1705	684	1370	595	1490	640	1323	593
9 исп 3	1323	730	1490	640	1705	684	1370	595	1490	640	1323	593
№ дымососа	ПР 135/ЛЕВ 135				ПР 270/ЛЕВ 270				ПР 315/ЛЕВ 315
	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
9 исп 1	1369	594	1705	1020	1323	593	1490	850	1490	850	1323	730
9 исп 3	1369	594	1705	1020	1323	593	1490	850	–	–	–	–

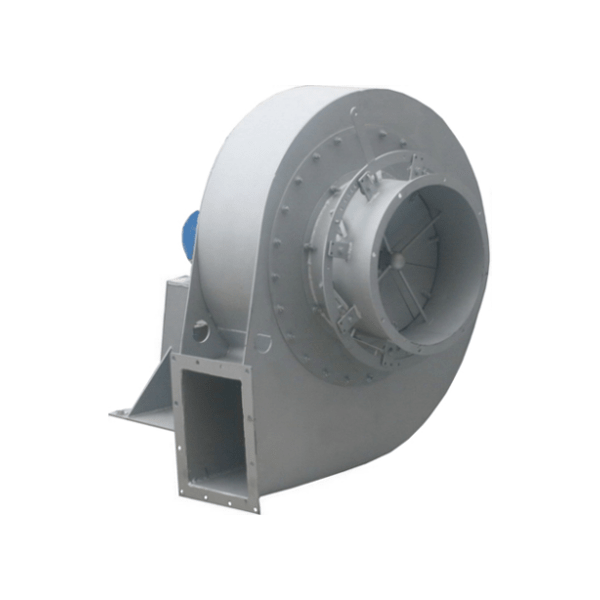

Дымосос ДН 9 с назад загнутыми лопатками – специализированная тягодутьевая техника высоким рабочим давлением.

Оборудование предназначено для одностороннего всасывания и отвода продуктов горения (дымовых газов) от топливных агрегатов благодаря созданию вытяжной тяги. Его установка требуется в дымоходах, где недостаточно естественной вентиляции, но в целях повышения уровня безопасности и для профилактики, монтаж агрегатов необходим даже при полноценной вытяжке.

Сфера применения дымососов №9

Оборудование необходимо для:

• паровых котлов среднего и высокого давления (тип Е, промышленное котельное оборудование, которое работает на твердом и жидком топливе);
• водонагревательных котлов.

Дымососы ДН-9 широко применяются в паровых и газовых котельных с уравновешенной тягой паропроизводительности 1-25 тонн в час и максимально предельной температурой перемещаемых газов до +250 градусов Цельсия.

Важно! Чтобы повысить качество и надежность работ агрегата и продлить срок его службы, рекомендовано дополнительное использование в системе ДН газовых очистительных устройств.

При выборе определенной модели дымососа для котлов ДН №9 нужно учитывать:

• установленную и потребительскую мощность двигателя (кВт);
• частоту вращения ходовой части (об/мин);
• тип электродвигателя;
• производительность дымососа (м3/час);
• направление вращения рабочего колеса (Л-левое, П-правое);
• габариты и массу (мм и кг соответственно);
• температуру перемещаемых газов;
• угол разворота корпуса агрегата.

Внимание! Чтобы правильно выбрать дымосос для котельной ДН-9 необходимо обязательно проконсультироваться с экспертами по оборудованию такого типа. Для этого требуется точно знать где и в каких условиях будет эксплуатироваться техника.

Особенности конструкции дымососов

У агрегатов увеличенная толщина стенок, что многократно продлевает срок их службы. Они производятся из углеродистой стали по ТУ – 3113-004-03002146-2016. В комплектацию машин входят:

• рабочее колесо, которое состоит из ступицы и крыльчатки с 16-ю загнутыми назад лопастями;
• всасывающая воронка;
• поворотный корпус «улитка»;
• электродвигатель;
• осевой направляющий аппарат;
• установочная рама с отверстиями для анкерного крепления к перекрытиям или фундаменту.

Рабочее колесо в такой технике может быть:

• расположено на валу электродвигателя (исполнение 1);
• соединено с электродвигателем посредством втулочно-пальцевой муфты через подшипниковый узел (исполнение 3);
• расположено на валу подшипникового узла (исполнение 5).

Эксплуатация дымососов ДН возможна при температуре от -30 до +40 градусов по Цельсию (при нестандартной комплектации от -60 до +40 С).

В любой котельной необходима установка такого вентиляционного оборудования. Правильно настроенная система тяги увеличивает КПД и многократно снижает затраты на электроэнергию.
