Канальный вентилятор ВКП 50-25-4Е

Канальный вентилятор ВКП 50-25-4Е

Цена от: 11 392

В наличии

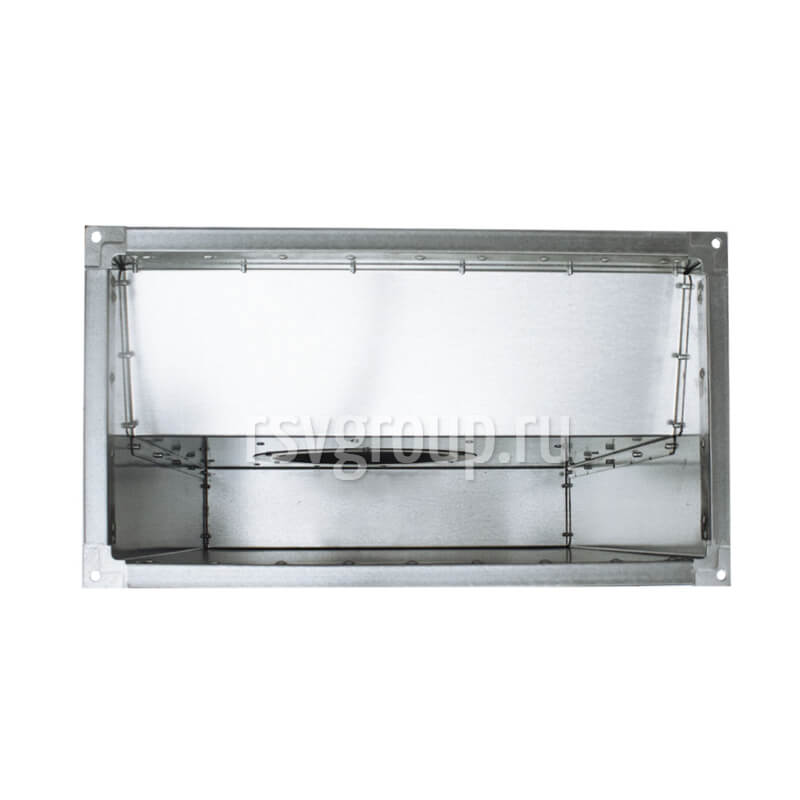

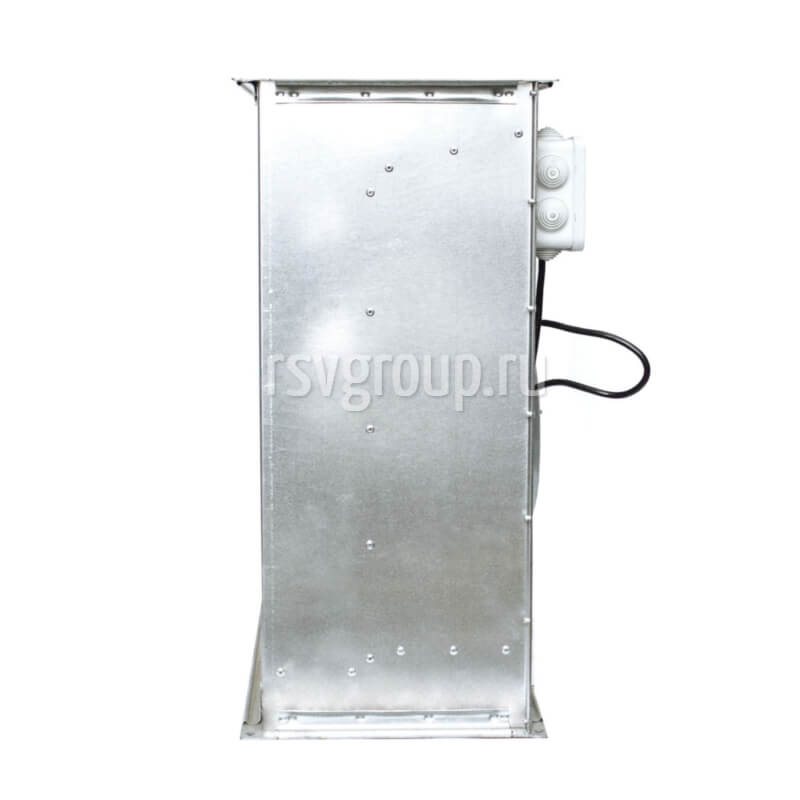

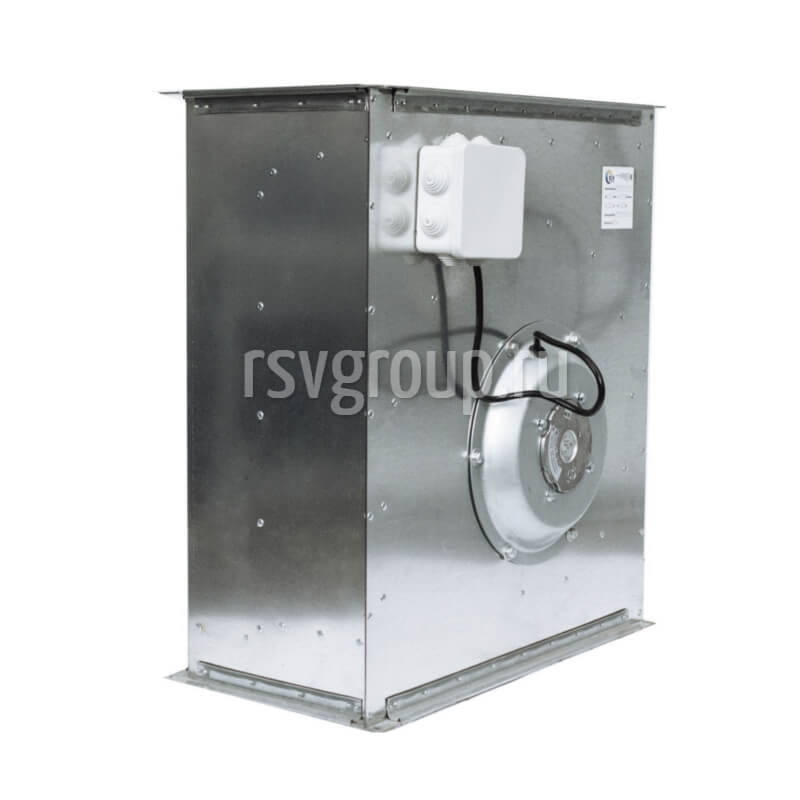

Прямоугольный канальный вентилятор ВКП для систем вентиляции

  • Типоразмеры: 500х250
  • Корпус — Оцинкованная сталь
  • Термозащита — Автоматическая
  • Двигатель — Однофазный (220В)
  • Класс изоляции корпус — IP54
  • Гарантия — 24 месяца
Категория:

Оборудование предназначенное для систем приточной и вытяжной вентиляции – вентиляторы канальные ВКП 50-25-4Е в прямоугольном исполнении. Конструктивная особенность агрегата – изгиб лопастей крыльчатки вперед. Номинальная производительность до 1600 м3/час.

Область применения

Вентиляторы данной серии хорошо зарекомендовали себя в системах вентиляции, которые монтируются в помещениях с лимитированным объёмом под монтаж. Типоразмерный ряд ВКП 50-25-4Е допускает подсоединение коробов прямоугольных воздуховодов 500х250 в номинальном сечении.

Материалы и комплектующие

В производстве кожуха и крепежных элементов применяется оцинкованная сталь.
В качестве привода встроены асинхронные электродвигатели с внешним ротором. Подключаются по шестиполюсной схеме.

Ротор устанавливается на подшипниках качения, что позволяет добиться продолжительного времени работы без ремонтов.
Рабочий орган – крыльчатка из оцинкованной стали. Она изготавливается с изгибом лопастей вперед. Все 100% вентиляторов в сборе динамически балансируются в целях улучшения механических характеристик и снижения шума.

Меры защиты

Вентиляторы ВКП конструируются с защитой от перегрева и от внешних воздействий.
Тепловая защита применяется в двух вариантах: либо термоконтакты в цепи обмотки (с автоматическим перезапуском), либо клеммы для внешних устройств.
От внешних воздействий защищает исполнение двигателя по классу IP 54.

Рекомендации по монтажу вентиляторов ВКП

Минимальная длина прямоугольных участков воздуховода должна быть следующей: один диаметр (1D) воздуховода со стороны всасывания и три диаметра (3D) со стороны нагнетания.
На этих участках запрещена установка фильтрующих элементов, нагревателей и прочего оборудования.
Рассчитать диаметр можно по следующей формуле:

формула

где:

  • D – искомый диаметр воздуховода
  • H – высота воздуховода
  • В – ширина воздуховода

монтаж вкп

Электрическая схема подключения

схема а схема б

Характеристики

Технические характеристики вентиляторов ВКП 50-25

Вентилятор Напряжение, В/ частота, Гц Фаз Потребляемая мощность, Вт Ток, А Макс. расход воздуха, м3/ч Частота вращения, об/мин-1 Макс. t перемещаемого воздуха, °С Звуковое давлен. на расст.
3 м, дБ(А)
Класс защиты двигателя Ёмкость конденсатора, мкФ Тип термозащиты Масса, кг Эл. схема
ВКП 50-25-4E 230/50 1 510 2,3 1600 1320 40 56 IP54 8
Встраиваемое биметаллическое термореле
19 А
ВКП 50-25-4D 400/50 3 490 0,82 1700 1300 60 55 IP54 19 В
ВКП 50-25-6D 400/50 3 300 0,81 1500 930 60 44 IP54 19 В

Аэродинамические характеристики ВКП 50х25

а50-25

Габаритные размеры

вкп габариты

Вентилятор L, мм L1, мм L2, мм L3, мм B, мм B1, мм B2, мм H, мм H1, мм d, мм
ВКП 50-25 500 520 540 310 250 270 309 615 238 8,5
