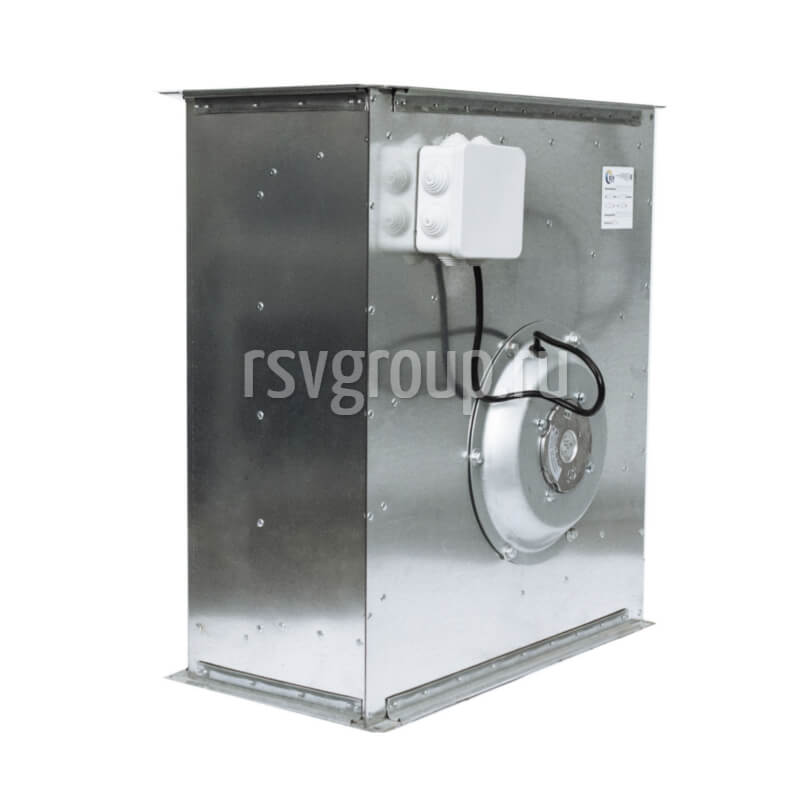

Канальный вентилятор ВКП 50-30-4Е

Канальный вентилятор ВКП 50-30-4Е

Цена от: 12 568

В наличии

Прямоугольный канальный вентилятор ВКП для систем вентиляции

  • Типоразмеры: 500х300
  • Корпус — Оцинкованная сталь
  • Термозащита — Автоматическая
  • Двигатель — Однофазный (220В)
  • Класс изоляции корпус — IP54
  • Гарантия — 24 месяца
Категория:

Оборудование предназначенное для систем приточной и вытяжной вентиляции –канальные вентиляторы ВКП 50-30-4Е в прямоугольном исполнении. Конструктивная особенность агрегата – изгиб лопастей крыльчатки вперед. Номинальная производительность до 2500 м3/час.

Область применения

Вентиляторы данной серии хорошо зарекомендовали себя в системах вентиляции, которые монтируются в помещениях с лимитированным объёмом под монтаж. Типоразмерный ряд ВКП 50-30-4Е допускает подсоединение коробов прямоугольных воздуховодов 500х300 в номинальном сечении.

Материалы и комплектующие

В производстве кожуха и крепежных элементов применяется оцинкованная сталь.
В качестве привода встроены асинхронные электродвигатели с внешним ротором. Подключаются по четырехполюсной схеме.

Ротор устанавливается на подшипниках качения, что позволяет добиться продолжительного времени работы без ремонтов.
Рабочий орган – крыльчатка из оцинкованной стали. Она изготавливается с изгибом лопастей вперед. Все 100% вентиляторов в сборе динамически балансируются в целях улучшения механических характеристик и снижения шума.

Меры защиты

Вентиляторы ВКП конструируются с защитой от перегрева и от внешних воздействий.
Тепловая защита применяется в двух вариантах: либо термоконтакты в цепи обмотки (с автоматическим перезапуском), либо клеммы для внешних устройств.
От внешних воздействий защищает исполнение двигателя по классу IP 54.

Рекомендации по монтажу вентиляторов ВКП

Минимальная длина прямоуголных участков воздуховода должна быть следующей: один диаметр (1D) воздуховода со стороны всасывания и три диаметра (3D) со стороны нагнетания.
На этих участках запрещена установка фильтрующих элементов, нагревателей и прочего оборудования.
Рассчитать диаметр можно по следующей формуле:

формула

где:

  • D – искомый диаметр воздуховода
  • H – высота воздуховода
  • В – ширина воздуховода

монтаж вкп

Электрическая схема подключения

схема а схема б

Характеристики

Технические характеристики вентиляторов ВКП 50-30

Вентилятор Напряжение, В/ частота, Гц Фаз Потребляемая мощность, Вт Ток, А Макс. расход воздуха, м3/ч Частота вращения, об/мин-1 Макс. t перемещаемого воздуха, °С Звуковое давлен. на расст.
3 м, дБ(А)
Класс защиты двигателя Ёмкость конденсатора, мкФ Тип термозащиты Масса, кг Эл. схема
ВКП 50-30-4Е 230/50 1 900 4,1 2500 1330 55 59 IP54 16
Встраиваемое биметаллическое термореле
21 А
ВКП 50-30-4D 400/50 3 870 1,8 2450 1400 55 57 IP54 29 В
ВКП 50-30-6D 400/50 3 320 0,77 1590 910 55 51 IP54 25 В

Аэродинамические характеристики ВКП 50х30

а50-30

Габаритные размеры

вкп габариты

Вентилятор L, мм L1, мм L2, мм L3, мм B, мм B1, мм B2, мм H, мм H1, мм d, мм
ВКП 50-30 500 520 540 303 300 320 362 630 238 8,5
