Крышный вентилятор дымоудаления ВКР 5,6 ДУ

Крышный вентилятор дымоудаления ВКР 5,6 ДУ

Цена от: 45 040

Наличие на складе по запросу

  • Температурный режим — 400°С или 600°С
  • Конструктивное исполнение — схема 1
  • Количество лопаток — 12
Категория:

Конструкция

Вентилятор дымоудаления  ВКР ДУ 5,6 имеет следующую конструкцию: внутри основания расположено рабочее лопастное колесо, которое электродвигателем приводится во вращение.

При этом электродвигатель закреплен к опорам с наружной стороны основания и вертикально расположен. Рабочее колесо вентилятора непосредственно установлено на валу электродвигателя, оно имеет направление вращения по часовой стрелке, в случае, если на него смотреть непосредственно со стороны всасывания, т.е. снизу. У крышного вентилятора №5,6 ДУ на валу электродвигателя для дымоудаления установлен «отбойный» осевой вентилятор, а от ненужного атмосферного воздействия рабочий электродвигатель прикрыт заводским кожухом.

Особенности

Все существующие элементы вентилятора для дымоудаления предусмотрены из стали, и покрыты жаростойким лакокрасочным покрытием. при этом рабочее колесо изготовлено из углеродистой разновидности стали, обеспечивающей работу при 400°С до 120 минут и из термостойкой 10ХСНД, обеспечивающей работу при 600°С — максимум 90 минут.

Максимальная работоспособность вентилятора при высоких температурах перемещаемых сред обеспечивается особыми конструктивными мерами, которые позволяют уменьшать тепловой поток до вала электродвигателя в пределах допустимого уровня.

Принцип работы

При вращении вентиляторного электродвигателя воздушная или газовая среда под воздействием работающих лопаток поступает снизу в колесо, меняет свое направление на совсем радиальное и затем, приобретая приращение давления в межлопаточных пространствах, выбрасывается через существующие боковые отверстия станины в стороны наружу.

Основание нужно для монтажа вентилятора вентилятора дымоудаления ВКР №5,6 Ду, при этом оно является и опорой для электродвигателя. Установка-основание оснащено верхним и нижним дисками, скрепленными стойками, которые расположены по окружности. При этом нижний диск исполнен с входным коллектором у основания рабочего колеса. Само рабочее колесо необходимо для передачи энергии газовоздушной среде, которую перемещает вентилятор, от электродвигателя.

Характеристики

Технические характеристики вентиляторов ВКР №5,6 Ду

Вентилятор
Диаметр колеса Dk = XDn
Скорость вращения, об/мин.
Характеристики электродвигателя Характеристики вен-ра при ρ= 1.2 кг/м3 (20°С)
Масса, кг
Номинальная мощность, кВт Номинальный ток, кВт при 380В (50 Гц), А Тип электродвигателя Производительность Q max, м3/сек
ВКР №5,6ДУ
0,95
1000 0,75 2,3 80А6 2,2 95
1500 2,2 5,1 90L4 3,3 110
1
1000 1,1 3,2 80В6 2,5 96
1500 3 6,8 100S4 3,8 112
1,05
1000 1,5 4 90L6 2,9 112
1500 4 8,8 100L4 4,4 114
1,1
1000 2,2 5,6 100L6 3,4 115
1500 5,5 11,7 112М4 5,2 140

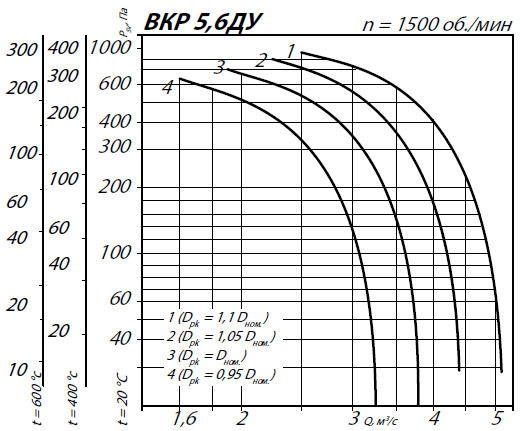

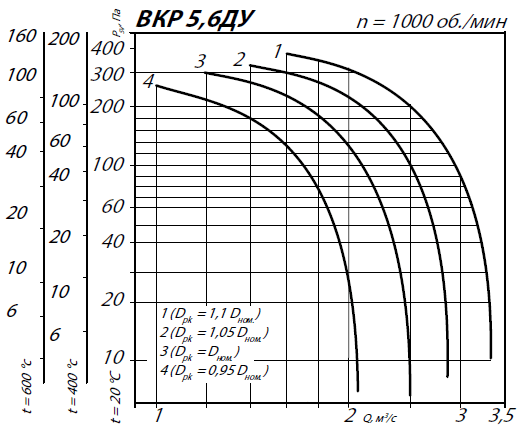

Аэродинамические характеристики ВКР 5,6 ДУ

а5,6-1 а5,6-2

Габаритные размеры

крышный

Типоразмер вентилятора h, мм F, мм D1, мм D, мм H, мм d1, мм d2, мм d, мм K, мм
5,6 690 772 870 770 15 16
