Крышный вентилятор дымоудаления ВКР 9 ДУ

Крышный вентилятор дымоудаления ВКР 9 ДУ

Цена от: 86 470

Наличие на складе по запросу

  • Температурный режим — 400°С или 600°С
  • Конструктивное исполнение — схема 1
  • Количество лопаток — 12
Категория:

Назначение

Модель вентилятора дымоудаления  ВКР ДУ №9 предназначена для удаления различных пожародымовых смесей.

Конструкция

По конструкции это приводимое во вращение от электродвигателя рабочее колесо с лопастями. Электродвигатель закреплен к опоре на наружной части основания вертикально. Само рабочее колесо, установленное прямо на валу у электродвигателя, вращается как часовая стрелка, если на него смотреть снизу, со стороны всасывания.  От воздействия атмосферных осадков у электродвигателя предусмотрен кожух.

Все элементы крышного вентилятора ВКР 9 ДУ для дымоудаления исполнены из стали, которую покрыли потом лакокрасочным жаростойким составом. Рабочее колесо изготовлено из углеродистых состава сталей, которые выдерживает два часа непрерывной работы при температуре четыреста градусов по Цельсию, и полтора часа – при температуре 600 градусов.

Особенности

Работоспособность вентилятора при высоких температурах перемещаемых сред обеспечена специально предусмотренным конструктивным решением, позволяющим уменьшать тепловой поток к валу двигателя до предельно допустимого уровня. Производитель предлагает такую комплектацию вентиляторов как стакан СТАМ/ДУ, поддон, а также шкаф с автоматикой ШСАУ. Перемещаемая воздушная среда не должна содержать никакой взрывоопасной газовой смеси или же иметь агрессивность к углеродистой стали нормального качества ниже агрессивности воздуха, при этом она не содержать липучие вещества,а также волокнистые или абразивные материалы.

Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Важно! Вентилятор ВКР 9 ДУ имеет очень низкий уровень энергопотребления и срок гарантии – 24 месяца.

Характеристики

Технические характеристики вентиляторов ВКР №9 Ду

Вентилятор
Диаметр колеса Dk = XDn
Скорость вращения, об/мин.
Характеристики электродвигателя Характеристики вен-ра при ρ= 1.2 кг/м3 (20°С)
Масса, кг
Номинальная мощность, кВт Номинальный ток, кВт при 380В (50 Гц), А Тип электродвигателя Производительность Q max, м3/сек
ВКР №9ДУ
0,95
750 3 7,8 112MB8 6,8 240
1000 7,5 17,2 132M6 9,2 275
1
750 4 10,3 132S8 7,9 270
1000 11 24,5 160S6 10,8 340
1,05
750 5,5 13,6 132M8 9,2 277
1000 15 31,6 160M6 12,5 344
1,1
750 7,5 17,8 160S8 10,5 342
1000 15 31,6 160M6 14,4 346

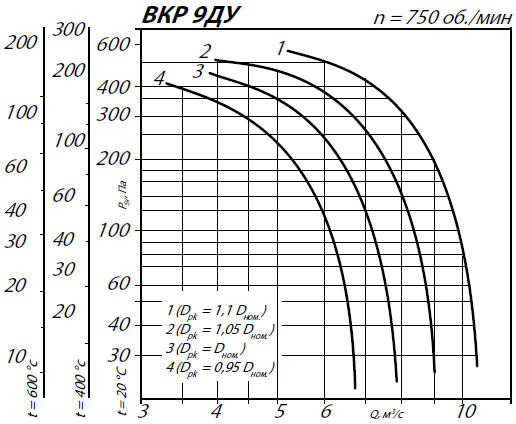

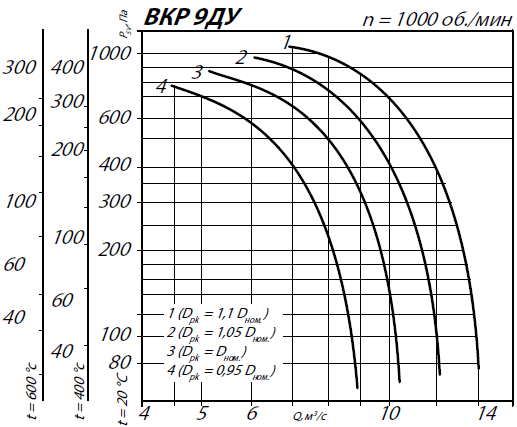

Аэродинамические характеристики ВКР 9 ДУ

а9-1 а9-2

Габаритные размеры

крышный

Типоразмер вентилятора h, мм F, мм D1, мм D, мм H, мм d1, мм d2, мм d, мм K, мм
9 175 1072 1180 1066 16
