Крышный вентилятор подпора КВОП-К-10

  1. Главная
  2. Продукция
  3. Крышный вентилятор подпора КВОП-К-10

Цена: 90 250 руб. за 1 шт.

Крышный вентилятор осевой подпора КВОП №10 для систем противопожарной защиты.

  • Назначение – Подпор/общеобменная вентиляция
  • Модификация рабочего колеса – А/Б/В/Г/Д/Е/Ж/И/К
  • Количество полюсов электродвигателя – 6/4
  • Дополнительно – Конфузор, монтажный стакан, обратный клапан

Основные выпускаемые разновидности:

№4 №4,5 №5 №5,6 №6,3 №7,1 №8 №9 №10 №11,2 №12,5

-
+
Характеристики
Габаритные размеры
Описание
Оплата и доставка
Сертификаты

Технические характеристики вентиляторов КВОП-К-10-6

№ Вентилятор Электродвигатель Параметры в рабочей зоне Корректированный уровень звуковой мощности, LWA, дБ(А)
Тип Частота вращения, об/мин Мощность, кВт Производительность, тыс. м3/ч Полное давление, Па
1 КВОП-К-А-10,0-6 АИР80А6 950 0,75 8,0 – 19,6 170 – 30 95
2 КВОП-К-Б-10,0-6 АИР80B6 950 1,1 12,0 – 26,3 190 – 54 94
3 КВОП-К-В-10,0-6 АИР100L6 950 2,2 19,9 – 34,3 206 – 92 96
4 КВОП-К-Г-10,0-6 АИР100L6 950 2,2 22,3 – 38,5 220 – 116 92
5 КВОП-К-Д-10,0-6 АИР112MA6 950 3 24,9 – 43,1 252 – 146 98
6 КВОП-К-Е-10,0-6 АИР112MB6 950 4 34,0 – 48,1 261 – 181 93
7 КВОП-К-Ж-10,0-6 АИР132S6 950 5,5 32,4 – 49,8 349 – 195 95
8 КВОП-К-И-10,0-6 АИР132М6 950 7,5 39,7 – 55,2 357 – 239 95
9 КВОП-К-К-10,0-6 АИР160S6 950 11 47,1 – 59,6 377 – 279 97

Аэродинамические характеристики

а10-6

Технические характеристики вентиляторов КВОП-К-10-4

№ Вентилятор Электродвигатель Параметры в рабочей зоне Корректированный уровень звуковой мощности, LWA, дБ(А)
Тип Частота вращения, об/мин Мощность, кВт Производительность, тыс. м3/ч Полное давление, Па
10 КВОП-К-А-10,0-4 АИР100S4 1450 3 12,0 – 29,9 400 – 70 105
11 КВОП-К-Б-10,0-4 АИР100L4 1450 4 17,5 – 40,1 450 – 126 103
12 КВОП-К-В-10,0-4 АИР112M4 1450 5,5 24,5 – 47,7 500 – 178 108
13 КВОП-К-Г-10,0-4 АИР132S4 1450 7,5 33,2 – 55,9 520 – 245 102
14 КВОП-К-Д-10,0-4 АИР132M4 1450 11 42,7 – 65,8 585 – 340 105
15 КВОП-К-Е-10,0-4 АИР160S4 1450 15 52,4 – 73,4 607 – 423 103
16 КВОП-К-Ж-10,0-4 АИР160М4 1450 18,5 57,0 – 79,5 679 – 496 103
17 КВОП-К-И-10,0-4 АИР180S4 1450 22 57,7 – 80,1 810 – 504 104
18 КВОП-К-К-10,0-4 АИР180М4 1450 30 70,4 – 89,6 864 – 630 106

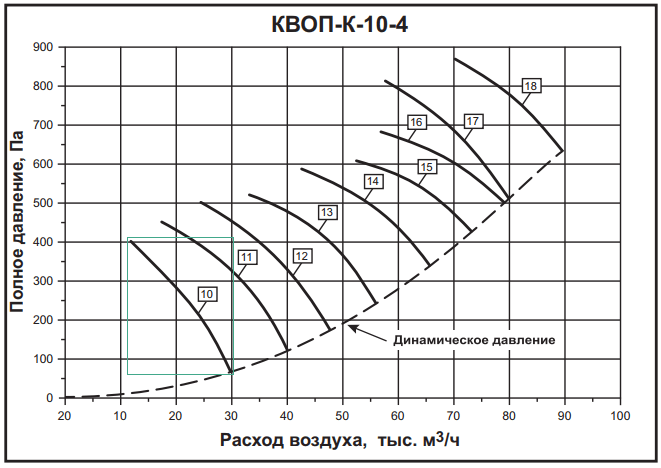

Аэродинамические характеристики

а10-4

габариты

Вентилятор Размеры, мм n Масса*, кг
D D1 D2 D3 D4 D5 D6 d L L1 L2 L3 L4
КВОП-К-А-10-6 1010 1070 1110 1960 1340 1272 1070 12 2175 480 1000 325 370 16 177
КВОП-К-Б-10-6 179
КВОП-К-В-10-6 2405 710 221
КВОП-К-Г-10-6
КВОП-К-Д-10-6 228
КВОП-К-Е-10-6 237
КВОП-К-Ж-10-6 243
КВОП-К-И-10-6 248
КВОП-К-К-10-6 2545 850 332
КВОП-К-А-10-4 2405 710 208
КВОП-К-Б-10-4 224
КВОП-К-В-10-4 232
КВОП-К-Г-10-4 239
КВОП-К-Д-10-4 247

Особенности

Технические параметры вентилятора подпора КВОП-К-10 отвечают международным стандартам ИСО 5801. Такое оборудование может быть установлено во всяческих положениях: вертикальном и при любом уровне наклона. Производительность можно подобрать от 8000 до 89600 м3/ч, в зависимости от вариаций рабочих колес и электродвигателя. Динамическое давление пропорционально поперечному сечению по выходному фланцу.

Назначение

Крышный вентилятор осевой подпора воздуха КВОП-10 предназначен:

  • в системе противопожарной безопасности, для подпора воздуха;
  • для притока чистого воздуха при задымленности и возгораниях в помещениях;
  • для монтажа в коротких сетях вентиляционных каналов и без них.

Основные составляющие крышных вентиляторов

  • Монтажный стакан (с обратным клапаном и без);
  • Конфузор;
  • Крыша;
  • Рабочее колесо;
  • Двигатель.

Конструкция

Лопасти рабочих колес зачастую изготавливают в пластмассовом исполнении, или из сплава алюминия и балансируются. Корпус оборудования исполняется из высокопрочной стали. Вентилятор укомплектован трехфазным двигателем с различной мощностью (0,75 кВт – 30 кВт), и от всех возможных производителей. Регулирование и настраивание проводится при помощи частотного преобразователя, либо переключением обмоток статора. Изготавливается по нормам ТУ-4861-022-64600223-11. Возможно изготовление вентилятора во взрывозащищенном исполнении “В”.

Расшифровка маркировки вентилятора

маркировка
