Осевой вентилятор дымоудаления ВО 13-284 №8 ДУ

Осевой вентилятор дымоудаления ВО 13-284 №8 ДУ

Цена от: 92 600

Наличие на складе по запросу

Осевой вентилятор для систем дымоудаления №8

  • Температурный режим – 600°С
  • Количество лопаток – 4, 6, 8, 10, 12
  • Типы рабочего колеса – 121 и КО6
Категория:

Характеристики

Технические характеристики ВО 13-284-8 Ду

Исполнение 121 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин. Производительность, м3/с Полное давление, Па Масса, кг
ВО 13-284-4/15°-8ДУ 80А6 0,75 910 1,3-3,7 90-40 165
ВО 13-284-4/20°-8 ДУ 80А6 0,75 910 1,9-4,3 105-55 165
ВО 13-284-4/25°-8ДУ 80А6 0,75 910 2,8-5,0 110-75 165
ВО 13-284-4/15°-8ДУ 80А4 1,1 1370 2,0-5,5 205-90 165
ВО 13-284-4/20°-8 ДУ 80В4 1,5 1370 2,9-6,5 235-130 165
ВО 13-284-4/25°-8ДУ 90L4 2,2 1400 4,2-7,7 269-180 175
ВО 13-284-4/30°-8 ДУ 100S4 3 1400 5,9-8,6 270-230 180
ВО 13-284-6/15°-8ДУ 80A6 0,75 910 1,5-3,9 120-45 165
ВО 13-284-6/20°-8 ДУ 80A6 0,75 910 1,9-4,7 135-70 165
ВО 13-284-6/25°-8ДУ 80A6 0,75 910 2,8-5,4 145-90 165
ВО 13-284-6/30°-8 ДУ 80B6 1,1 910 3,6-6,0 155-110 165
ВО 13-284-6/20°-8 ДУ 90L4 2,2 1400 2,9-7,2 320-160 175
ВО 13-284-6/25°-8ДУ 100S4 3 1400 4,3-8,2 345-210 180
ВО 13-284-6/30°-8 ДУ 100L4 4 1400 5,6-9,2 365-265 185
ВО 13-284-8/20°-8 ДУ 90L6 1,5 910 2,2-4,9 150-75 175
ВО 13-284-8/25°-8ДУ 90L6 1,5 910 2,6-5,7 170-100 175
ВО 13-284-8/30°-8 ДУ 90L6 1,5 910 3,8-6,2 175-120 175
ВО 13-284-8/20°-8 ДУ 90L4 2,2 1400 3,3-7,5 360-175 175
ВО 13-284-8/25°-8ДУ 100L4 4 1400 4,0-8,8 410-235 185
ВО 13-284-8/30°-8 ДУ 100L4 4 1400 5,9-9,6 420-280 185
ВО 13-284-10/20°-8 ДУ 90L6 1,5 910 2,2-5,0 165-75 175
ВО 13-284-10/25°-8ДУ 90L6 1,5 910 2,7-6,0 195-105 175
ВО 13-284-10/30°-8 ДУ 90L6 1,5 910 3,9-6,4 195-125 175
ВО 13-284-10/20°-8 ДУ 100S4 3 1400 3,4-7,7 395-185 180
ВО 13-284-10/25°-8ДУ 100L4 4 1400 4,2-2,2 465-225 185
ВО 13-284-10/30°-8 ДУ 112M4 5,5 1400 6,0-9,9 465-295 200
Исполнение К06 Типоразмер двигателя Установочная мощность, кВт Вращение РК, об/мин. Производит- ность, м3/с Полное давление, Па Масса, кг
ВО 13-284-12к/25°-8ДУ 90L6 1,5 910 2,5-4,2 260-105 175
ВО 13-284-12к/30°-8ДУ 100L6 2,2 910 3,1-5,0 280-140 180
ВО 13-284-12к/35°-8ДУ 100L6 2,2 910 3,6-5,6 310-190 185
ВО 13-284-12к/40°-8ДУ 112MA6 3 910 4,0-6,2 325-230 200
ВО 13-284-12к/45°-8ДУ 112MB6 4 910 4,8-6,9 350-280 200
ВО 13-284-12к/25°-8ДУ 112M4 5,5 1400 3,8-6,4 620-250 200
ВО 13-284-12к/30°-8ДУ 132S4 7,5 1400 4,7-7,7 660-330 225
ВО 13-284-12к/35°-8ДУ 132S4 7,5 1400 5,6-8,5 740-455 225
ВО 13-284-12к/40°-8ДУ 132M4 11 1400 6,2-9,6 775-540 240
ВО 13-284-12к/45°-8ДУ 132M4 11 1400 7,4-10,6 825-660 240

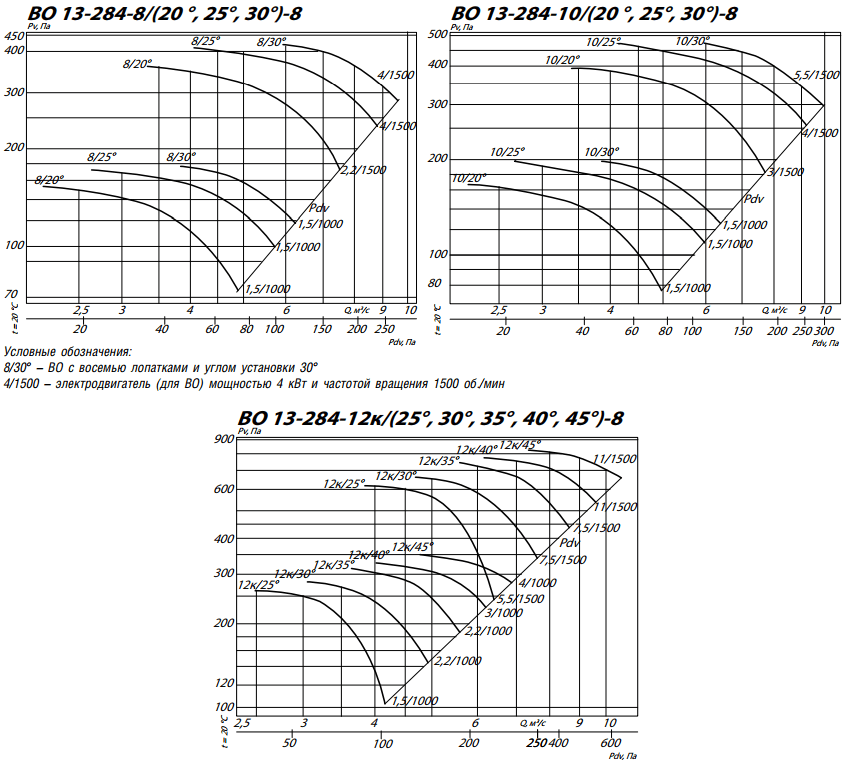

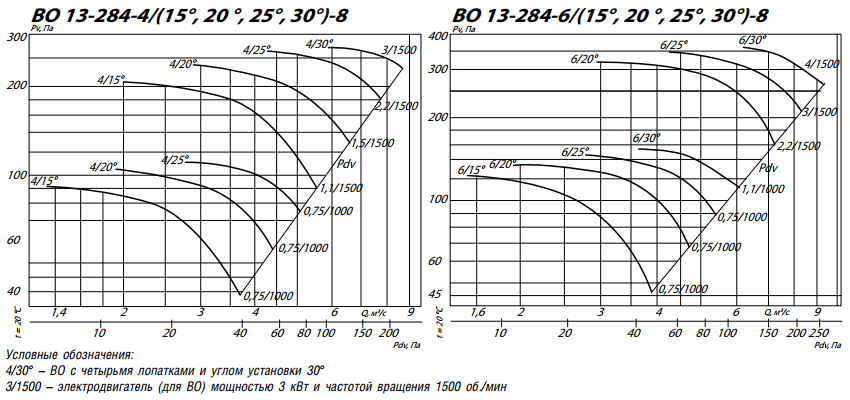

Аэродинамические характеристики ВО 13-284 8 ДУ

а8

а8-2

Габаритные размеры

№ вентилятора D, мм D1, мм D2, мм H, мм h, мм L, мм l, мм B, мм b, мм d, мм d1, мм n, отв.
8 810 850 910 910 445 760 704 790 750 10 18 16

Описание

Назначение

ВО 13-84 №8 ДУ удаляет газопаровоздушные смеси, которые образуются при возгораниях, и обеспечивает возможность проведения работ по пожаротушению.

Сфера применения

Вентилятор дымоудаления ВО 13-284-8 ДУ используется для очистки воздуха и удаления газообразных продуктов как в производственных, так и в жилых и административных зданиях, сооружениях и помещениях.
Для некоторых типов зданий и сооружений дымоудалители используются в качестве подпора в системах очистки воздушного пространства от продуктов горения.

Варианты исполнения

Корпус ВО 13-284 №8ДУ с жаростойкостью 600 °С изготовлен из углеродистой стали. Колесо вентилятора выполнено из углеродистой жаростойкой стали, оно может быть со специальным дополнительным покрытием, обеспечивающим большую жаропрочность.

Данный вентилятор выдерживает эксплуатацию при температуре 600°С – 1.5 часа.

Особенности конструкции вентилятора осевого ДУ

Осевой вентилятор состоит из корпуса в форме цилиндра, электродвигателя, на валу которого зафиксировано рабочее колесо и спрямляющего аппарата.

Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Справка. Механизм выдува называется осевым, потому что выдуваемая газопаровоздушная смесь движется вдоль оси вращения колеса. Вращаясь, колесо передает часть энергии от привода к воздуху и тем самым создает давление и скорость перемещаемых масс. Колесо состоит из лопаток, которые могут объемными или листовыми, и втулки.

Для целей преобразования давления из динамического, нагнетаемого работой колеса, в статическое – служит установленный спрямляющий аппарат, который может выполнять дополнительные функции силового узла.

Условия эксплуатации

ВО 13-284 8 дымоудаления размещаются за пределами помещения и на расстоянии от постоянного места нахождения людей. Размещение производят в канал, с прямыми участками.

Размер канала:

  • ширина канала: равна диаметру колеса устройства;
  • длина канала: перед оборудованием предусматривается пространство равное четырем диаметрам колеса вентилятора, за оборудованием необходимо оставить свободный участок, равный двум диаметрам колеса.

Важно!Устройство используется для очистки воздуха и удаления из помещений газообразных смесей. Использование данного прибора не предусматривает работу со смесями, содержащими примеси взрывоопасных газов, липкими или содержащими волокна веществами, агрессивными парами, если плотность указанных веществ может разрушить сталь, изоляционные материалы. Содержание частиц пыли в выводимых массах не должна превышать 10мг/м3.

Устройства необходимо размещать и эксплуатировать с соблюдением условий ГОСТ 15150-69. Окружающие климатические и температурные условия в диапазоне от 40°С со знаком минус до 45°С со знаком плюс.

Вентиляторы №8 ДУ могут быть изготовлены в соответствии с двумя аэродинамическими схемами — 121 или КО-6, которые отличаются друг от друга площадью лопаток (диаметром втулки)

Оплата и доставка

Доставка по Москве и Московской области

  • При сумме заказа от 20 000 ₽, доставка в пределах Москвы и ближнего Подмосковья осуществляется собственным автотранспортом бесплатно

  • При сумме заказа до 20 000 ₽ стоимость доставки рассчитывается индивидуально

  • Доставка осуществляется в течение 1-3 дней с момента готовности Вашего заказа

  • Самовывоз осуществляется со склада: г. Москва, Пакгаузное шоссе, 6

Доставка по России

  • Бесплатная доставка оборудования нашего производства в Екатеринбург, Новосибирск и Воронеж

  • Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
  • Услуги транспортной компании оплачивает клиент

Доставка в Казахстан, Беларусь и страны таможенного союза

Осуществляем доставку вентиляционного оборудования в Казахстан, Беларусь и страны таможенного союза. При отправке через транспортные компании оплачивается только перевозка от Москвы в ваш город, стоимость перевозки получается низкой, т. к. транспортные компании возят сборными грузами.

  • Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
  • Услуги транспортной компании оплачивает клиент

  • По запросу подберём перевозчика и рассчитаем доставку исходя из цены и качества

Гарантии на оборудование

  • Гарантия на оборудование поставляемое нашей организациейот 12 до 48 месяцев
