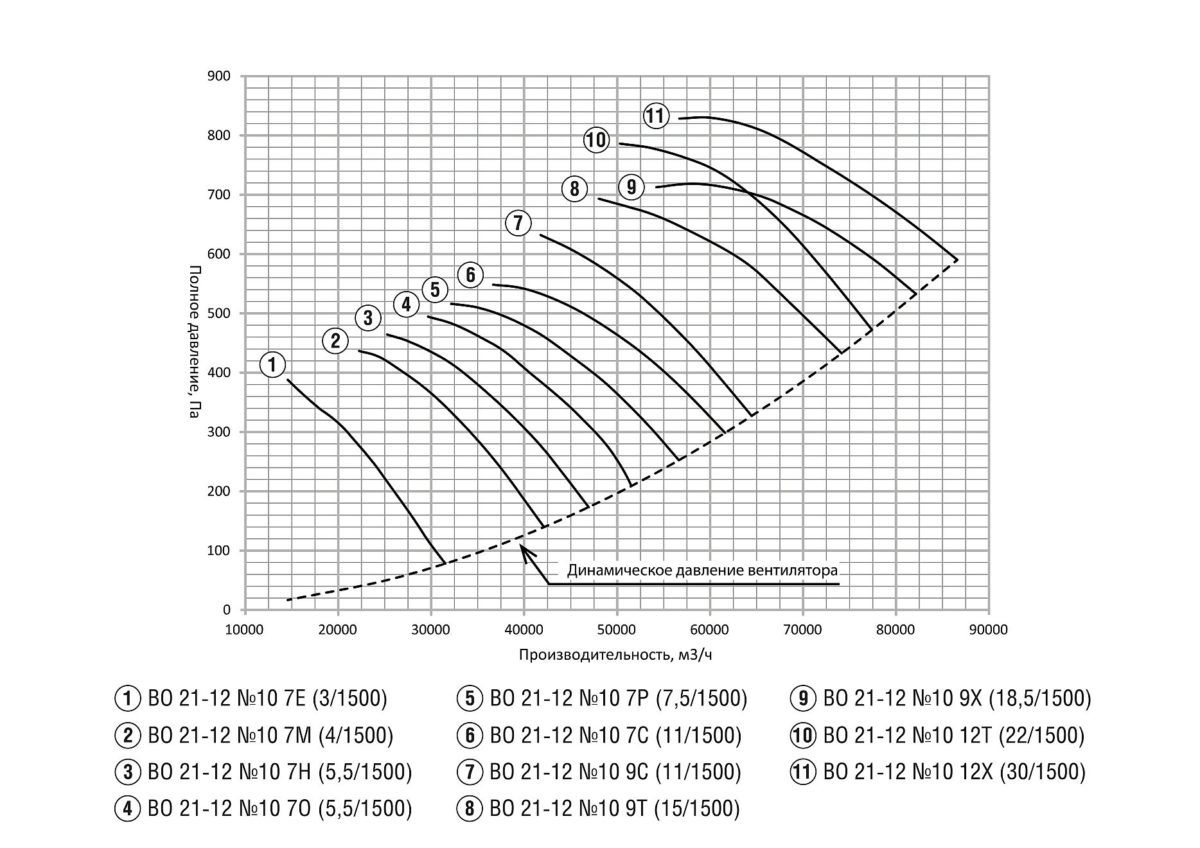

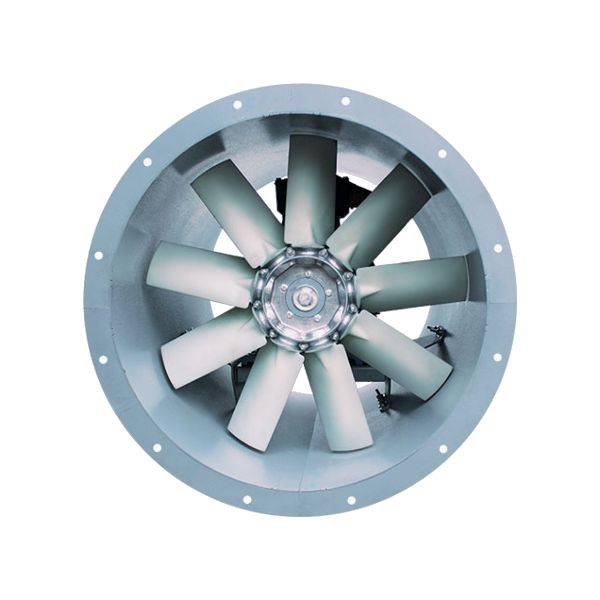

Осевой вентилятор ВО 21-12 №10

Типоразмер	Индекс рабочего колеса	Мощность двигателя, кВт	Частота, об/мин	L, мм	h, мм	H, мм	H1, мм	B, мм	D, мм	D1, мм	D2, мм	d, мм	n, отв.
10	7-Р	1,1	750	510	600	1155	1191	980	1000	1070	1110	14,5	16
	7-С	1,1	750
	9-С	1,5	750
	9-Т	2,2	750
	9-Х	2,2	750
	12-Х	3	750
	7-М	1,1	1000
	7-Н	1,5	1000
	7-О	1,5	1000
	7-Р	2,2	1000
	7-С	2,2	1000
	9-С	3	1000	625
	9-Т	4	1000
	9-Х	5,5	1000
	12-Х	7,5	1000
	7-Е	3	1500
	7-М	4	1500
	7-Н	5,5	1500
	7-О	5,5	1500
	7-Р	7,5	1500
	7-С	11	1500
	9-С	11	1500
	15-Х	11	1000	815
	9-Т	15	1500
	9-Х	18,5	1500
	12-Т	22	1500
	12-Х	30	1500

Серия осевых вентиляторов ВО 21-12 №9 с лопатками из армированного стекловолокном ПА предназначена для эксплуатации в вентиляционных системах общеобменного и технологического назначения. Изделия пригодны как для приточных, так и для вытяжных систем.

По назначению данные вентиляторы классифицируются как общепромышленные, взрывозащищенные. Их корпуса изделия изготовлены из конструкционной углеродистой стали методом вальцевания. Композитные лопасти выполнены из стеклонаполненного ПА.

Допустимая перемещаемая среда – воздух, а также газовоздушные смеси с наибольшим показателем содержания пылевых частиц не превышающим 0,1 г/м.куб, не содержащие волокнистых или клейких частиц.

Внимание! Не рекомендуется использовать вентиляторы данной серии при наличии в перемещаемой среде веществ, агрессивных в отношении углеродистых сталей, ПА, алюминия, или же абразивов.

Рекомендуемая температура окружающей (перемещаемой) среды от -40°C до +40°C.

Конструктивные особенности

Серия осевых вентиляторов ВО 21-12 №10 с лопатками из армированного стекловолокном ПА предназначена для эксплуатации в вентиляционных системах общеобменного и технологического назначения. Изделия пригодны как для приточных, так и для вытяжных систем.

По назначению данные вентиляторы классифицируются как общепромышленные, взрывозащищенные. Их корпуса изделия изготовлены из конструкционной углеродистой стали методом вальцевания. Композитные лопасти выполнены из стеклонаполненного ПА.

Допустимая перемещаемая среда – воздух, а также газовоздушные смеси с наибольшим показателем содержания пылевых частиц не превышающим 0,1 г/м.куб, не содержащие волокнистых или клейких частиц.

Внимание! Не рекомендуется использовать вентиляторы данной серии при наличии в перемещаемой среде веществ, агрессивных в отношении углеродистых сталей, ПА, алюминия, или же абразивов.

Рекомендуемая температура окружающей (перемещаемой) среды от -40°C до +40°C.

Конструктивные особенности

Вентиляторы ВО 21-12 №10 реализуются заказчику в собранном и подготовленном для монтажа состоянии. В комплектацию входит клеммный короб для питания от трёхфазной сети 380 В. Цилиндрической формы корпус изделия имеет отверстия для болтовой фиксации к воздуховоду. Внутри корпуса располагается рабочее колесо с композитными лопастями аэродинамического профиля, что обеспечивает достижение высоких показателей энергоэффективности данной линейки моделей.

Различные варианты исполнения колёс предусматривают для заказчика возможность подобрать для каждой системы вентиляции изделие с оптимально близкими характеристиками относительно требующихся на каждом конкретном объекте. Вентиляторы данной серии оснащены электродвигателями асинхронного типа.

Условия эксплуатации

Вентиляторы данной серии допускаются к использованию в областях с умеренным (при -40°С…+40°С), умеренно холодным и холодным климатом (при 60°С…+45°С). Допустимый предел среднеквадратичных вибраций для ВО 21-12-10 установлен на уровне 2мм/с. Условия хранения продукции регламентируются ГОСТ 15150-69.) Изделия соответствуют ГОСТ 11442-90 “Вентиляторы осевые общего назначения. Общие Технические условия”

Вентиляторы ВО 21-12 №9,0 реализуются заказчику в собранном и подготовленном для монтажа состоянии. В комплектацию входит клеммный короб для питания от трёхфазной сети 380 В. Цилиндрической формы корпус изделия имеет отверстия для болтовой фиксации к воздуховоду. Внутри корпуса располагается рабочее колесо с композитными лопастями аэродинамического профиля, что обеспечивает достижение высоких показателей энергоэффективности данной линейки моделей.

Различные варианты исполнения колёс предусматривают для заказчика возможность подобрать для каждой системы вентиляции изделие с оптимально близкими характеристиками относительно требующихся на каждом конкретном объекте. Вентиляторы данной серии оснащены электродвигателями асинхронного типа.

Условия эксплуатации

Вентиляторы данной серии допускаются к использованию в областях с умеренным (при -40°С…+40°С), умеренно холодным и холодным климатом (при 60°С…+45°С). Допустимый предел среднеквадратичных вибраций для ВО 21-12-9 установлен на уровне 2мм/с. Условия хранения продукции регламентируются ГОСТ 15150-69.) Изделия соответствуют ГОСТ 11442-90 “Вентиляторы осевые общего назначения. Общие Технические условия”

Доставка по Москве и Московской области

При сумме заказа от 30 000 ₽, доставка в пределах Москвы и ближнего Подмосковья осуществляется собственным автотранспортом бесплатно

При сумме заказа до 30 000 ₽ стоимость доставки рассчитывается индивидуально

Доставка осуществляется в течение 1-3 дней с момента готовности Вашего заказа

Самовывоз осуществляется со склада в г. Москва

Доставка по России

Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа

Услуги транспортной компании оплачивает клиент

Доставка в Беларусь и страны таможенного союза

Осуществляем доставку вентиляционного оборудования в Беларусь и страны таможенного союза. При отправке через транспортные компании оплачивается только перевозка от Москвы в ваш город, стоимость перевозки получается низкой, т. к. транспортные компании возят сборными грузами.

Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа

Услуги транспортной компании оплачивает клиент

По запросу подберём перевозчика и рассчитаем доставку исходя из цены и качества

Гарантии на оборудование

Гарантия на оборудование поставляемое нашей организацией от 12 до 48 месяцев

Подготовка вентилятора к работе и порядок работы

1. Монтаж

1.1 Монтаж вентилятора должен производиться согласно Правилам устройства, монтажа и безопасной эксплуатации общепромышленных вентиляторов.

1.2 Перед монтажом вентилятора необходимо произвести внешний осмотр. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки и хранения, ввод вентиляторов в эксплуатацию без согласования с заводом-изготовителем запрещается. В целях предотвращения разбалансировки, запрещается демонтаж вращающихся частей без согласования с заводом-изготовителем.

Подключите электродвигатель по схеме, изображенной на внутренней стороне крышки коробки выводов электродвигателя, соблюдая все рекомендации Руководства по эксплуатации электродвигателя, а также Правила устройства и эксплуатации электроустановок и типовые Инструкции по охране труда при эксплуатации электроустановок.

1.3 При монтаже необходимо:

• осмотреть вентилятор, воздуховоды (при их наличии);
• убедиться в легком и плавном (без касаний и заеданий) вращения рабочего колеса;
• проверить затяжку болтовых соединений. Особое внимание обратить на крепление рабочего колеса на валу двигателя и самого двигателя;
• проверить соответствие напряжений питающей сети значениям, указанным на двигателе, заземлить вентилятор и двигатель;
• проверить сопротивление изоляции двигателя согласно его документации. При необходимости двигатель просушить;
• заземлить двигатель и вентилятор;
• проверить надежность присоединений токопроводящего кабеля к зажимам коробки выводов.

2. Пуск

2.1 Перед пуском необходимо убедится в наличии пускозащитных устройств (ПЗУ), проверить соответствие настройки теплового реле номинальному току обмотки электродвигателя.

Запрещается использовать вентилятор при отсутствии пускозащитных устройств (ПЗУ), либо их несоответствии номинальному току обмотки электродвигателя.

2.2 Перед пуском необходимо осмотреть вентилятор, воздуховоды (при их наличии), монтажную площадку, убедиться в отсутствии внутри посторонних предметов и оповестить персонал о пуске вентилятора.
2.3 При пуске вентилятора и во время его работы все действия на воздуховодах и у самого вентилятора (осмотр, очистка) должны быть прекращены.
2.4 Закрыть дросселирующее устройство (направляющий аппарат, заслонку, клапан и т.п.);

Запрещается производить пуск вентилятора, не подключенного к воздуховодной сети или с открытым дросселирующим устройством.

2.5 Для проверки работоспособности смонтированного вентилятора производят пробный пуск. Кратковременным включением двигателя проверить направление вращения, при необходимости изменить направление вращения переключением фаз на клеммах двигателя.

2.6 Включить двигатель, после достижения номинальной частоты вращения постепенно открывать дросселирующее устройство до достижения расчетных параметров вентилятора; измерить ток в каждой обмотке электродвигателя: ток не должен превышать номинальное значение, указанное на шильде (заводской табличке) электродвигателя или в его паспорте.

Не допускайте превышения номинального значения токов обмоток электродвигателя Inom для используемого напряжения питающей сети, указанное на маркировочной табличке электродвигателя.

2.7 Проверить работу вентилятора в течение часа.

Немедленно выключите электродвигатель при наличии посторонних стуков и шумов, а также повышенной вибрации, чрезмерном нагреве двигателя или других признаках ненормальной работы. Повторный пуск осуществляется только после устранения замеченных неполадок по разрешению завода-изготовителя.

При отсутствии дефектов вентилятор включается в нормальную работу.

Более подробная информация о правилах подключения, эксплуатации и техническом обслуживании вентиляторов указана в паспорте, который идет в комплекте с каждым устройством.
