Рабочее колесо вентилятора

Рабочее колесо вентилятора

Цена от: 3 800

Наличие: по запросу

Рабочие колеса и крыльчатки для всех типов вентиляторов и дымососов.

Варианты исполнения:

  • Общепромышленное
  • Жаростойкое
  • Коррозионностойкое
  • Взрывозащищенное

Составные части вентилятора, наиболее подверженные нагрузкам, называются рабочие колеса (крыльчатки). Первоочередной задачей для них является передача энергия от двигателя воздуху. Диаметр крыльчатки влияет и на габариты агрегата, и на его характеристики. Он эквивалентен размеру вентилятора и записывается в дециметрах. Для примера: в обозначении ВЦ 14-46 No4, под числом 4 подразумевается размер колеса, а именно сорок сантиметров. Отсюда следует, что номер вентилятора обозначает тоже диаметр рабочего колеса.

Крыльчатки зачастую различаются строением и находятся в согласованности с типом вентилятора. Радиальные (центробежные) вентиляторы, рассчитанные на низкое давление, поставляются в комплектации с крыльчатками, которые насчитывают двенадцать лопаток. Их лопасти загнуты назад, как и у вентилятора высокого давления с шестнадцатью или же тридцатью двумя лопатками. Вентиляторы, уже среднего давления, обычно идут вместе с крыльчаткой, имеющей тридцать две лопатки. Лопасти данного агрегата загнуты в противоположном направлении (вперед).

Крыльчатка способна совершать вращательные движения в двух противоположных направлениях. Определять его нужно со стороны всасывания воздуха.

Рабочее колесо состоит из таких элементов:

— Фронтальные и тыловые диски.
— Ступица.
— Лопатки (загнутые или прямые).

рабочее колесо

прямые лопатки

При использовании назад загнутых лопаток КПД вентилятора составляет 80%, прослеживается пониженный уровень шума, но объем воздушных масс, которые перегоняются этими лопастями, пропорционально относится к давлению. При высоком уровне загрязненности воздуха использовать вентилятор не рекомендовано.

Меньший процент эффективности, позволяют сохранить загнутые вперед лопасти. Он стабильно находится на отметке в 60%, но при этом производительность практически не изменяется от повышения давления. Эта модель дает возможность использовать меньшее значения размера аппарата, что положительно влияет на массу агрегата.

Наименьшее числовое значение эффективности 50% наблюдается при использовании прямых лопаток. В свою очередь они меньше подвержены налипанию различных веществ из воздуха.

Пылевой, крышный и осевой вентиляторы имеют индивидуальную модель рабочих колес, отличающуюся от других.

У нас Вы можете приобрести рабочие колеса (крыльчатки) для всех типов вентиляторов и дымососов.

 _

Схемы РК

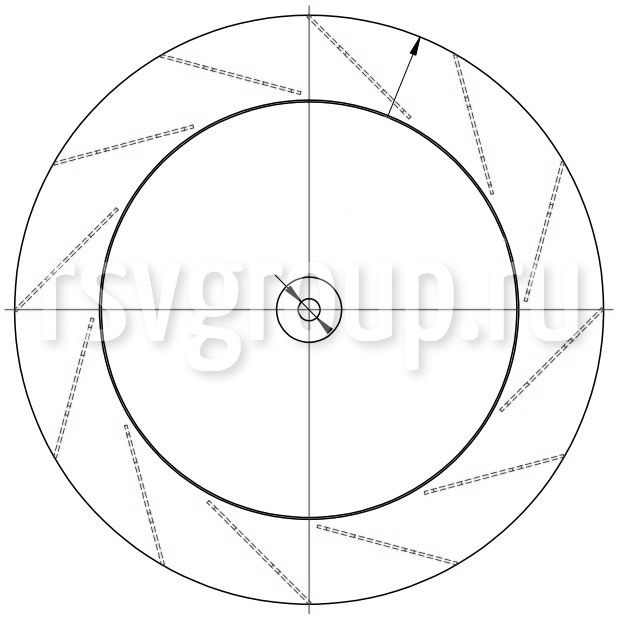

Рабочее колесо для вентилятора низкого давления

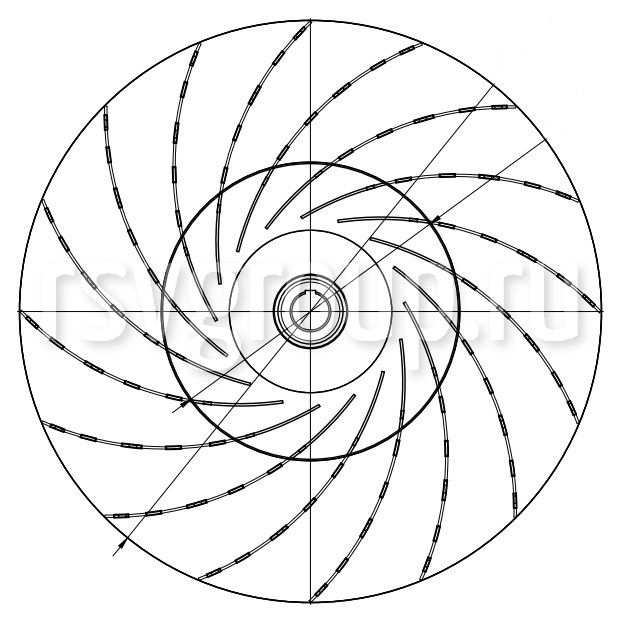

Рабочее колесо вентилятора высокого давления

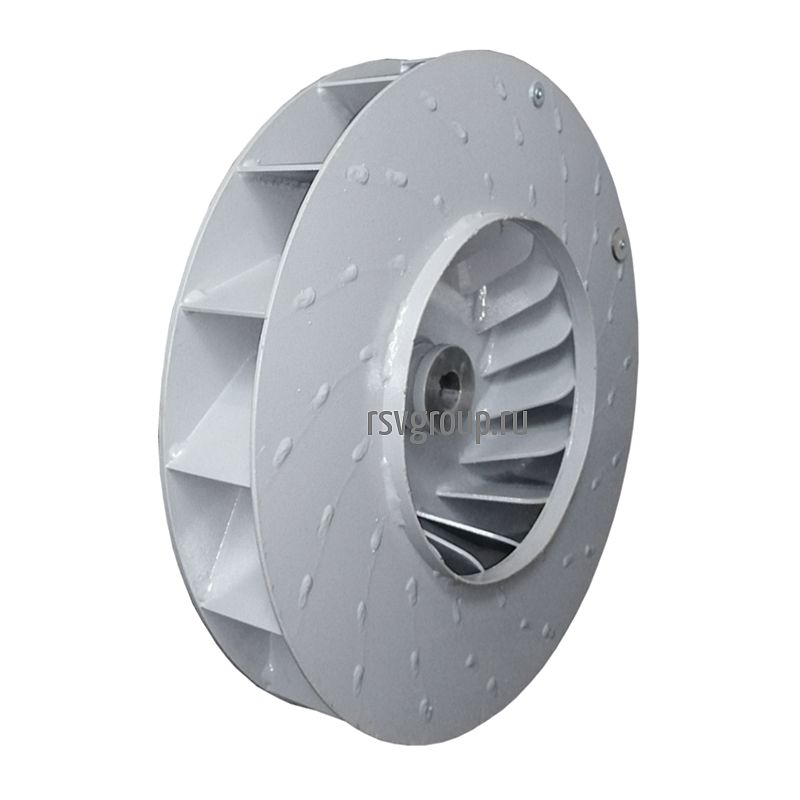

рабочее колесо вентилятора высокого давления

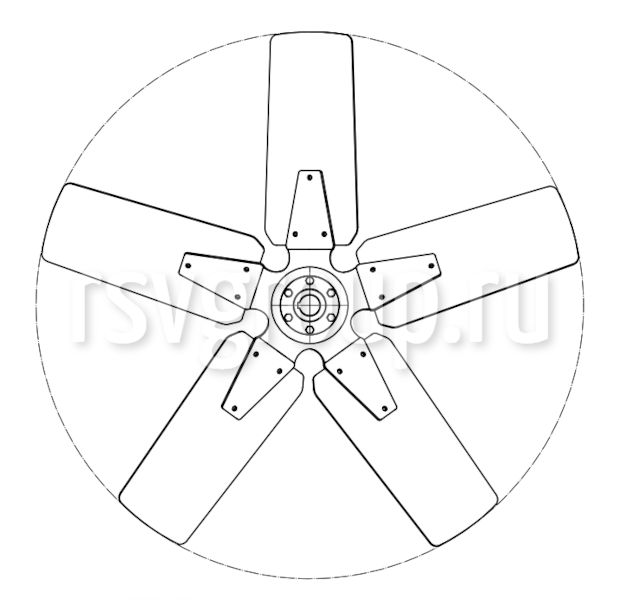

Крыльчатка осевого вентилятора

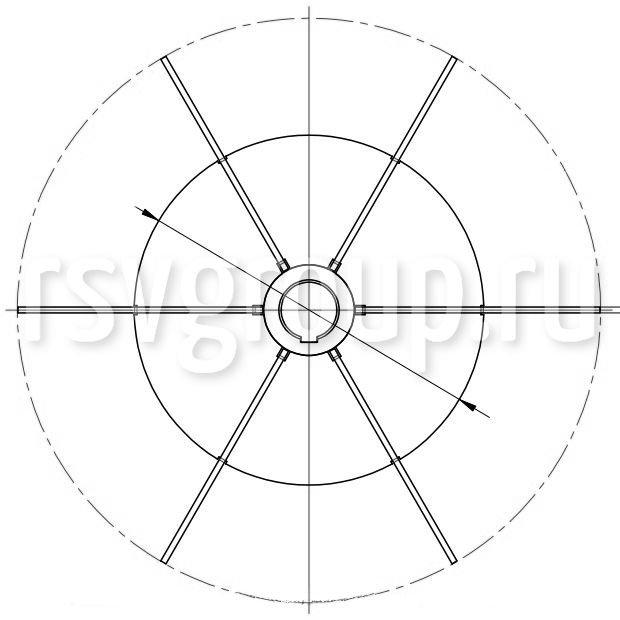

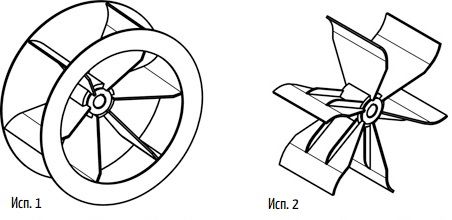

Рабочее колесо пылевого вентилятора

Тип 1

Тип 2

Важно! Все рабочие колеса поставляемые нашей компанией в обязательном порядке балансируются на производстве, проходят ОТК и полностью готовы для установки на вентилятор.

балансировка рабочего колеса
