Стаканы монтажные для вентиляторов

Цена от: 7 500

Наличие на складе по запросу

Типоразмеры стаканов – 3,5; 4,0; 4,5; 5,0; 5,6; 6,3; 7,1; 8,0; 9,0; 10,0; 11,2; 12,5

Исполнение стаканов СТМ:

  • Без наполнителя
  • С термоизолирующим утеплителем
  • С клапаном
  • С клапаном и электроприводом

Наличие на складе по запросу

Где используется стакан монтажный

Стаканы монтажные для вентиляторов (комплектующие для вентиляторов) применяются для закрепления крышных вентиляторов низкого давления и осевых вентиляторов на крышу сооружений.

Плюсы устройства

  • простота установки;
  • на одном стакане могут располагаться сразу несколько видов вентиляторов;
  • можно предотвращать потерю тепла, не прибегая к видоизменению стакана;
  • обратный клапан и клапан с электрическим приводом монтируется на устройство легко и просто, без обратной отправки производителю.



Устройство стакана СТМ

Стакан монтажный – сборное устройство, основывающееся на крепком каркасе, во внутренней части расположен воздухопровод с прямоугольным сечением и клапан (он устанавливается по усмотрению мастера). Стакан оснащён присоединительными фланцами, с готовыми отверстиями для монтажа вентиляторов. Устройство стаканов обеспечивает отличную прочность всей установки.

инженер по вентиляции
Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Важно! Внизу воздуховода помещается клапан, эта дополнительная комплектация предназначена для избегания появления конденсата, а также оттока воздушных масс из помещения.

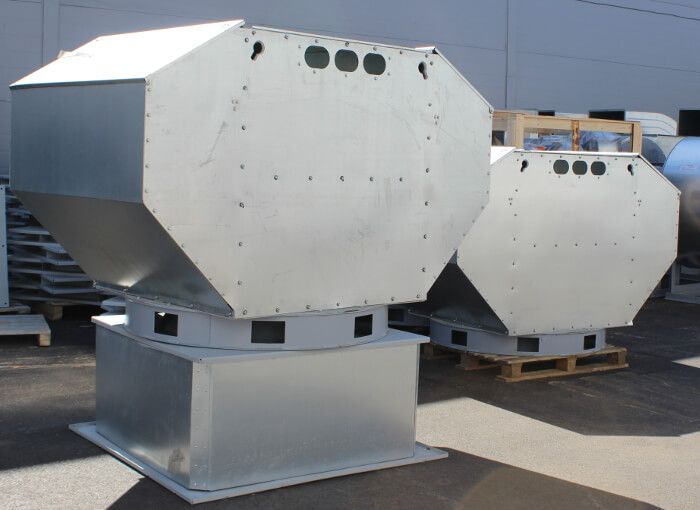

Пример установки крышного вентилятора на стакан СТМ

вкрф на стм

Габаритные размеры

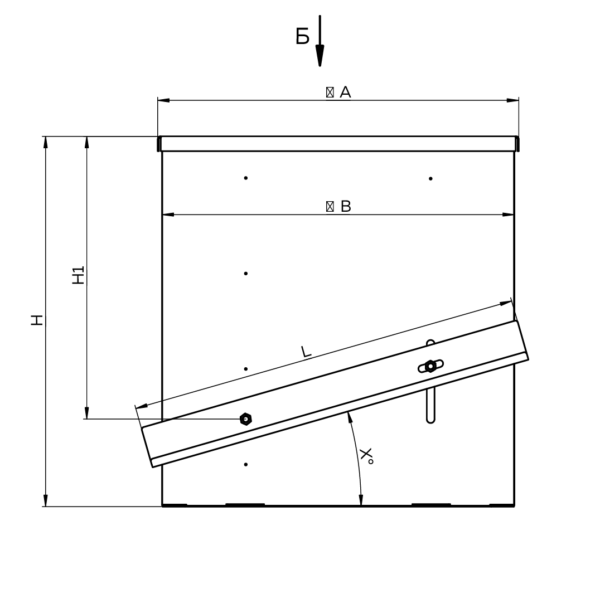

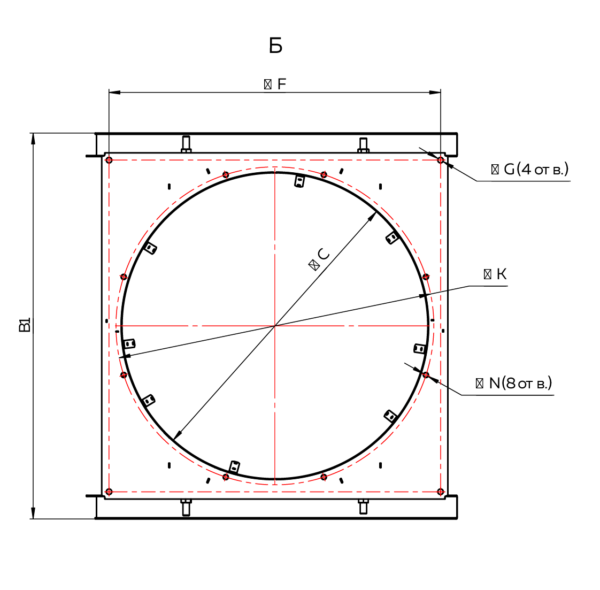

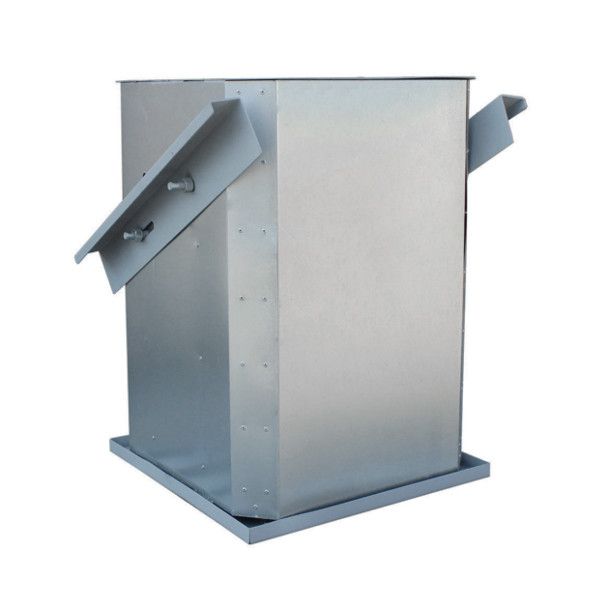

Габаритные и присоединительные размеры стаканов для крышных вентиляторов СТМ с уклоном

стм уклон1

стм уклон2

№ вентилятора А В B1 H C F G K N Н1 L X
3,55 520 495 665 750 420 480 12 450 M10 508,5 620 1-26
4 565 565 530 780 465 530 12 597 655 1-26
4,5 615 615 595 800 515 580 12 595 M10 587,5 700 1-26
5 665 665 645 850 565 630 12 595 M12 637,5 800 1-26
5,6 725 725 705 850 625 690 12 637,5 800 1-26
6,3 790 792 775 850 695 755 12 772 M12 638,5 800 1-26
7,1 875 877 855 900 775 840 12 805 M12 687,5 950 1-26
8 1050 1050 945 900 865 1005 14 1072 M12 687,5 1040 1-26
9 1090 1090 1045 900 965 1050 14 1072 M12 742 1200 1-26
10 1260 1260 1220 1030 1065 1220 14 1272 M14 842 1500 1-26
11,2 1390 1390 1265 900 1185 1350 14 1272 M14 687,5 1380 1-26
12,5 1545 1545 1505 1150 1360 1505 18 1522 M14 842 1800 1-26

Формула для расчета величин “H” и “L”, исходя из угла кровли
формула

Угол, ° W Угол, ° W
1 0,017 9 0,158
2 0,034 10 0,176
3 0,052 11 0,194
4 0,07 12 0,212
5 0,087 13 0,231
6 0,105 14 0,249
7 0,122 15 0,268
8 0,14

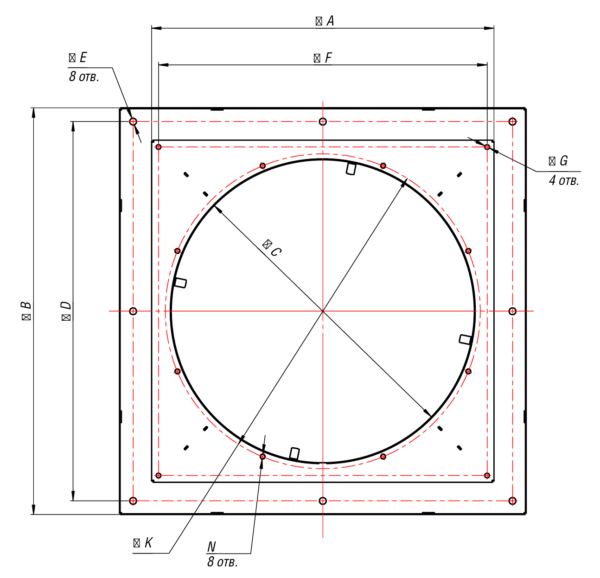

Габаритные и присоединительные размеры стаканов СТМ без уклона для крышных вентиляторов

стакан стм габариты
стм габариты

№ вентилятора А В H C D E F G K N
3,55 520 685 600 420 615 17 480 12 450 M10
4 565 730 600 465 660 17 530 12
4,5 615 780 600 515 710 17 580 12 595 M10
5 665 830 600 565 760 17 630 12 595 M12
5,6 725 890 600 625 820 17 690 12
6,3 790 960 600 695 890 17 755 12 772 M12
7,1 875 1040 600 775 970 17 840 12 805 M12
8 1050 1210 600 865 1140 17 1005 14 1072 M12
9 1090 1230 600 965 1160 17 1050 14 1072 M12
10 1260 1420 600 1065 1350 17 1220 14 1272 M14
11,2 1390 1450 600 1185 1380 17 1350 14 1272 M14
12,5 1545 1700 600 1360 1630 17 1505 18 1522 M14

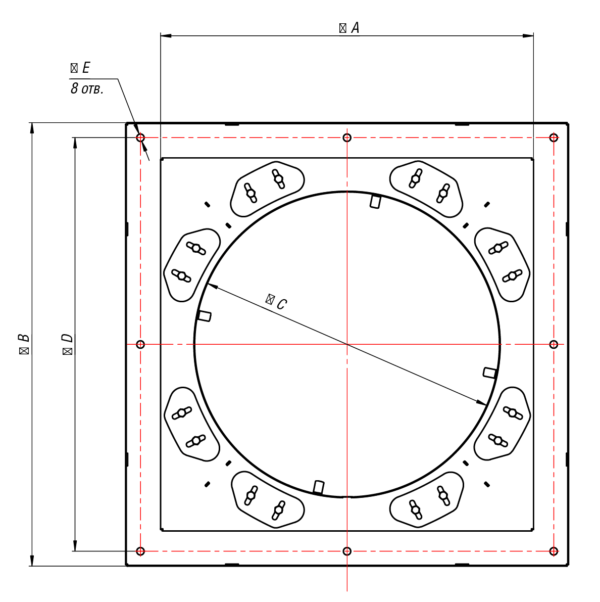

Габаритные и присоединительные размеры стаканов СТМ-ОСВ без уклона для осевых вентиляторов

стм-осв размеры
стакан осв размер

№ вентилятора А В H C D E
4 565 730 600 405 660 17
4,5 615 780 600 455 710 17
5 665 830 600 505 760 17
5,6 725 890 600 565 820 17
6,3 790 960 600 635 890 17
7,1 875 1040 600 715 970 17
8 1050 1210 600 805 1140 17
9 1090 1230 600 905 1160 17
10 1260 1420 600 1005 1350 17
11,2 1390 1450 600 1125 1380 17
12,5 1545 1700 600 1255 1630 17

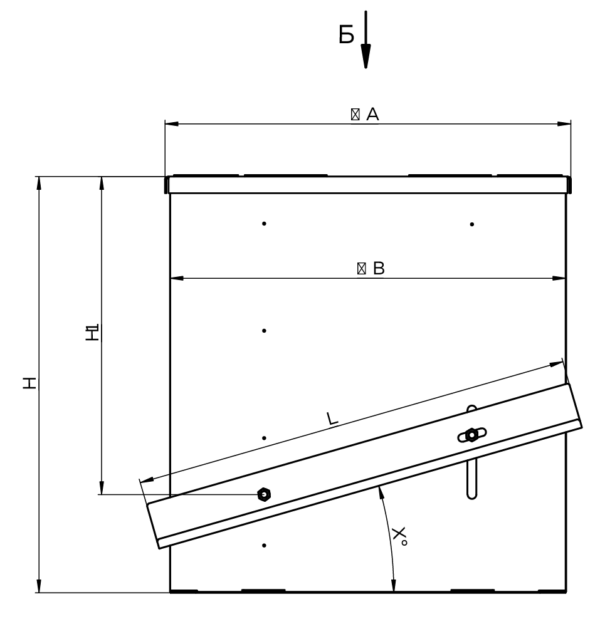

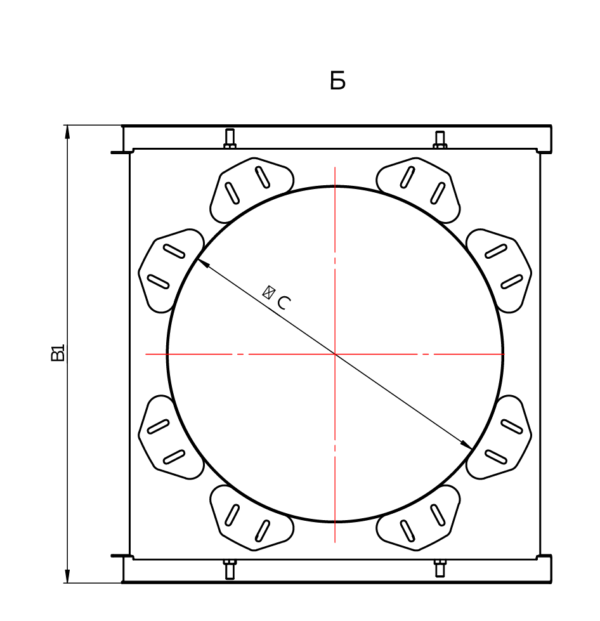

Габаритные и присоединительные размеры стаканов СТМ-ОСВ с уклоном для осевых вентиляторов

размеры стм-осв уклон
осв стм уклон

№ вентилятора А В B1 H C Н1 L X
4 565 530 730 780 405 597 655 1-26
4,5 615 595 713 800 455 587,5 700 1-26
5 665 645 764 850 505 637,5 800 1-26
5,6 725 705 824 850 565 637,5 800 1-26
6,3 790 775 894 850 635 638,5 800 1-26
7,1 875 855 978 900 715 687,5 950 1-26
8 1050 945 1068 900 805 687,5 1040 1-26
9 1090 1045 1214 900 905 742 1200 1-26
10 1260 1145 1386 900 1005 842 1500 1-26
11,2 1390 1265 1421 1030 1125 687,5 1380 1-26
12,5 1545 1505 1704 1150 1255 842 1800 1-26

Формула для расчета величин “H” и “L”, исходя из угла кровли

формула

Угол, ° W Угол, ° W
1 0,017 9 0,158
2 0,034 10 0,176
3 0,052 11 0,194
4 0,07 12 0,212
5 0,087 13 0,231
6 0,105 14 0,249
7 0,122 15 0,268
8 0,14

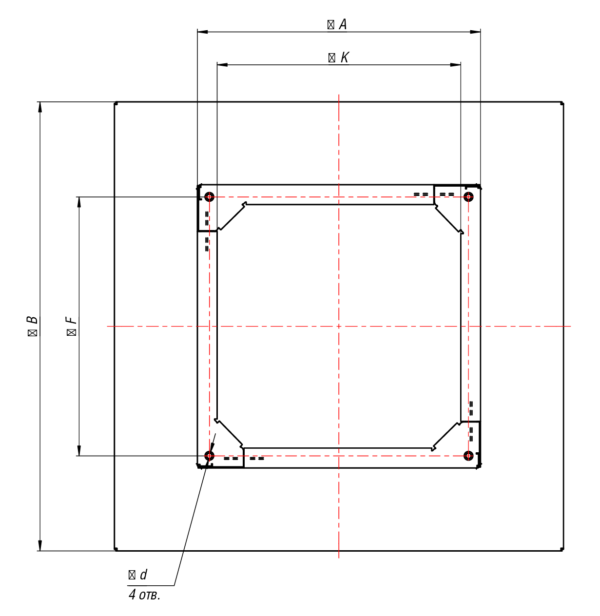

Габаритные размеры монтажного стакана СТМ для вентилятора ВМК
стм вмк габариты
стакан вмк габариты

Типоразмер А В H K F d
300 325 520 625 265 245 М10
400 395 620 625 335 330 М10
560 486 780 625 423 450 М10
630 571 865 625 508 535 М10
900 786 1080 625 723 750 М10
