Сварные воздуховоды для дымоудаления

Сварные воздуховоды для дымоудаления

Цена от: 841

Наличие на складе по запросу

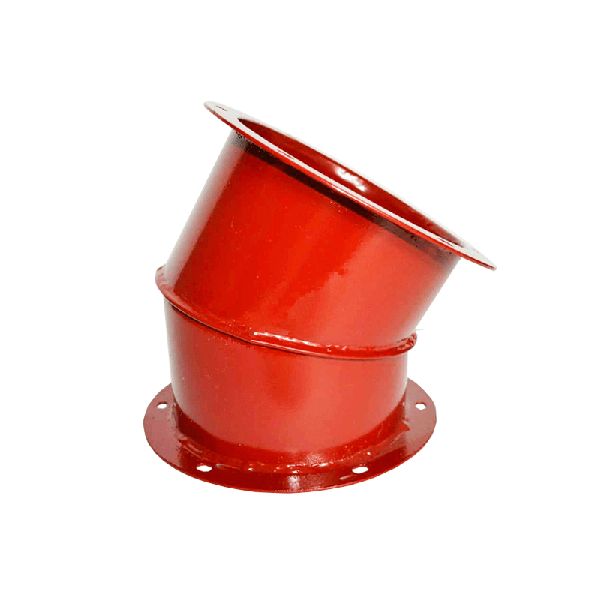

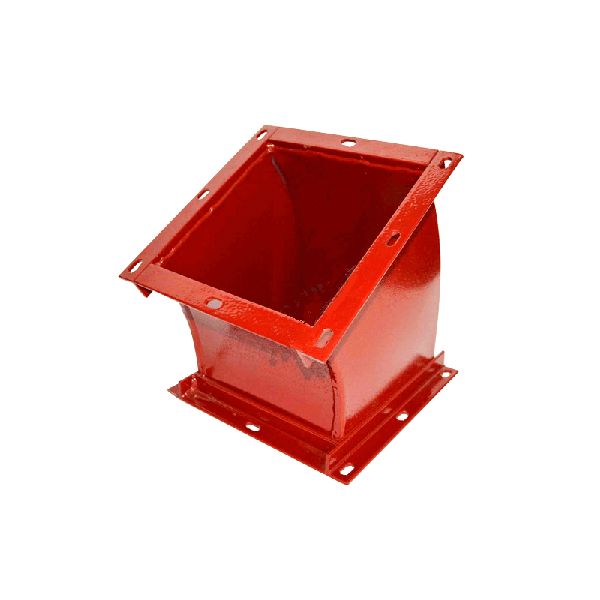

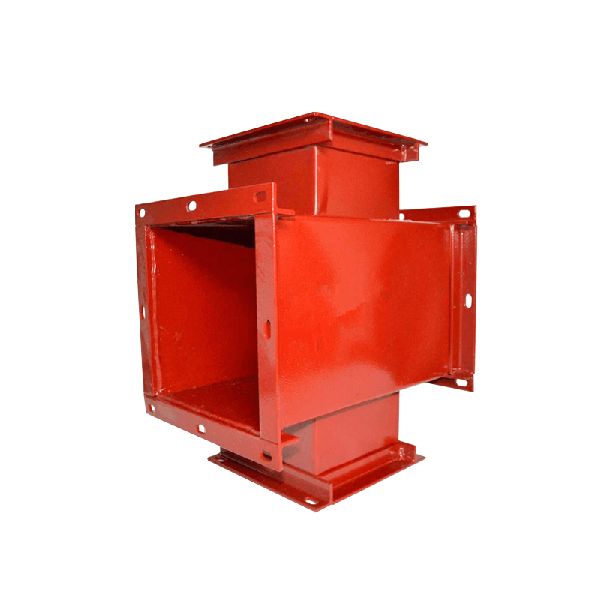

Сварные воздуховоды и фасонные изделия прямоугольного и круглого сечения для систем дымоудаления

  • Материал – Холодно- горячекатаная сталь
  • Толщина материала – от 1,0 мм до 5,0 мм
  • Фланец – Уголок
  • Покрытие – Грунт ГФ-021

Наличие на складе по запросу

Модификации

Сварные воздуховоды с круглым и прямоугольным сечениями изготавливают обычно из стали черной. От оцинкованных они отличаются большим весом, а также жесткостью и большей огнестойкостью.

Назначение

Местом использования систем дымоудаления являются те пространства, где при пожаре возможно образование высоких концентраций дыма, а также опасных для здоровья газообразных веществ.

Системы дымоудаления – это специальные автоматические или управляемые вручную технические системы приточно-вытяжных вентиляций. Основной задачей, которую призваны выполнять системы дымоудаления, является обеспечение всех необходимых условий для наиболее безопасной эвакуации человека в случаях, когда на объектах возникают пожары.

инженер по вентиляции
Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Самым серьезным фактором при пожарах, помимо огня, является дым, вот почему дымоудаление очень важно. Системы для дымоудаления должны очищать пространство от пепла и дыма, от мелких частичек. И особенно это необходимо в закрытом помещении в зданиях с высотой более двадцати восьми метров, поскольку максимальная длина у пожарных лестниц – именно столько, и с высоты больше эвакуации через оконные проемы просто невозможна.

Особенности

Исходя из высоких жаростойких характеристик, сварные воздуховоды применяются в дымоудаления системах и при аспирации. Для большей надежности их покрывают антикоррозийной грунтовкой и особым составом, имеющим повышенную огнестойкость. Стандартной длиной воздуховодов считается предел от 125 до 200 сантиметров, хотя возможно и их изготовление с нестандартной длиной и увеличением толщины. Воздуховоды в системах дымоудаления имеют круглую и прямоугольную формы в сечении.

  • Все части между собой соединяются фланцами.
  • Для крепления огнезащитных покрытий обычно предусматривают шипы из оцинкованных шпилек с длиной 6 см или стальной полоски длиной 16 см.

Характеристики

Модельный ряд и технические характеристики прямоугольных сварных воздуховодов

сварные пр.

Высота А, мм Ширина В, мм t, мм Длина L=1500 мм S, м2
Длина L=1250 мм S, м2
250
250
От 1,0 до 3,0
1,5 1,25
300 1,65 1,39
400 1,95 1,63
500 2,25 1,88
600 2,55 2,13
800 3,15 2,63
300
300
От 1,0 до 3,0
1,8 1,5
400 2,1 1,75
500 2,4 2
600 2,7 2,25
800 3,3 2,75
1000 3,9 3,25
400
400
От 1,0 до 3,0
2,4 2
500 2,7 2,25
600 3 2,5
800 3,6 3
1000 4,2 3,5
1200 4,8 4
1400 5,4 4,5
500
500
От 1,0 до 3,0
3 2,5
600 3,3 2,75
800 3,9 3,25
1000 4,5 3,75
1200 5,1 4,25
1400 5,7 4,75
600
600
От 1,0 до 3,0
3,6 3
800 4,2 3,5
1000 4,8 4
1200 5,4 4,5
1400 6 5
1600 6,6 5,5
1800 7,2 6
800
800
От 1,0 до 3,0
4,8 4
1000 5,4 4,5
1200 6 5
1400 6,6 5,5
1600 7,2 6
1800 7,8 6,5
2000 8,4 7
1000
1000
От 1,0 до 3,0
6 5
1200 6,6 5,5
1400 7,2 6
1600 7,8 6,5

Модельный ряд и технические характеристики круглых сварных воздуховодов

сварные кр.

Длина прямого участка L = 1250 мм
Диаметр D, мм Толщина t, мм Площадь, м2
100 1 0,393
125 1,0; 1,2 0,491
140 1,0; 1,2 0,55
160 1,0; 1,2 0,628
180 1,0; 1,2 0,707
200 От 1,0 до 2,0 0,785
225 От 1,0 до 2,0 0,884
250 От 1,0 до 3,0 0,982
280 От 1,0 до 3,0 1,1
315 От 1,0 до 3,0 1,237
355 От 1,0 до 3,0 1,394
400 От 1,0 до 3,0 1,571
450 От 1,0 до 3,0 1,767
500 От 1,0 до 3,0 1,963
560 От 1,0 до 3,0 2,199
630 От 1,0 до 3,0 2,474
710 От 1,0 до 3,0 2,788
800 От 1,0 до 3,0 3,141
900 От 1,0 до 3,0 3,534
1000 От 1,0 до 3,0 3,927
1120 От 1,0 до 3,0 4,398
1250 От 1,0 до 3,0 4,909

Материал и толщина материала используемые для изготовления:
сталь рулонная холоднокатаная от 1,0 до 1,4 мм.
сталь листовая горячекатаная от 1,5 до 5,0 мм.

Длина прямых участков:
стандартная длина прямых участков 1250 мм.
изготавливаются прямые участки длиной свыше 1250 мм до 2500 мм.
минимальная длина прямых участков 100 мм.

Тип соединения:
на фланцах из сварного уголка
без фланцев

Материал для фланцев:
сварной уголок 25х25х4 ГОСТ 8509
сварной уголок 32х32х4 ГОСТ 8509
сварной уголок 40х40х4 ГОСТ 8509
сварной уголок 50х50х5 ГОСТ 8509
г/к сталь 2,0 мм.
г/к сталь 3,0 мм.

Покрытие от коррозии:
антикоррозийное покрытие грунт ГФ-021 по ГОСТ 25129-89.
класс покрытия УП по ГОСТ 9.032-74
