Узел прохода через кровлю УП 4 с утепленным клапаном
- Клапан – Да
- Покрытие – Грунт кр-коричневый
- Управление – Ручное
- Утепление клапана – Да
Цена от: 3 265 ₽
Наличие на складе по запросу
Наличие на складе по запросу
Узлом прохода УП 4 через кровлю является металлоконструкцией. Он традиционно используется для установки стальных вентиляционных шахт в таких местах, где находятся проходы в перекрытиях абсолютно разного назначения и разного типа. УП 4-10 обычно помещают на стаканы из железобетона, их крепят к ним при помощью гаек, навертываемых на анкерные болты, предварительно предусмотренные в стакане.
В УП в качестве теплоизолирующего материала используется зарекомендовавшая себя очень хорошо минераловатная плита, снаружи обернутая стеклотканью. Для того, чтобы обеспечить ручное управление для клапана, используют особый вспомогательный механизм.
Узлы прохода по рекомендации специалистов монтируют в тех вентиляционных системах, которые предусмотрены в зданиях для общего использования. В этом случае в здании используют принудительную или же естественную вентиляцию.
При технологическом проектировании выбор падает на ту или иную систему вентиляции, отталкиваясь от совокупности целого списка условий. Например, к таким условиям относят температурный уровень, влажностный показатель и так далее.
УП 4 рассчитывают с учетом таких двух показателей, как величина угла кровельного наклона и отдаленность от конька. УП 4-21 – это такие узлы, которых характеризует ручной привод с утеплением, а это в свою очередь означает, то их можно использовать только в тех случаях, когда режим их работы стабилен и постоянного переключения на режимы «открыто-закрыто» не требуется. В ручном приводе должны быть сектор управления непосредственно на самом клапане.
Для монтирования УП системы вентиляции применяют юбку, которая, в частности, требуется для обеспечения кровельного покрытия надежной гидроизоляцией.

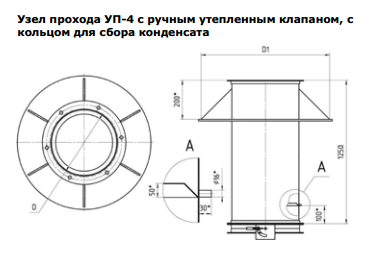

Диаметр D, мм
|
Диаметр D1, мм
|
L, мм
|
Узел прохода УП-4 без кольца для сбора конденсата |
Узел прохода УП-4 с кольцом для сбора конденсата
|
Наименование |
Наименование
|
|||
200 | 500 | 1250 | УП4 | УП4-16 |
225 | 525 | 1250 | УП4-01 | УП4-17 |
250 | 550 | 1250 | УП4-02 | УП4-18 |
280 | 580 | 1250 | УП4-03 | УП4-19 |
315 | 615 | 1250 | УП4-04 | УП4-20 |
355 | 655 | 1250 | УП4-05 | УП4-21 |
400 | 700 | 1250 | УП4-06 | УП4-22 |
450 | 750 | 1250 | УП4-07 | УП4-23 |
500 | 800 | 1250 | УП4-08 | УП4-24 |
560 | 860 | 1250 | УП4-09 | УП4-25 |
630 | 930 | 1250 | УП4-10 | УП4-26 |
710 | 1010 | 1250 | УП4-11 | УП4-27 |
800 | 1100 | 1250 | УП4-12 | УП4-28 |
900 | 1200 | 1250 | УП4-13 | УП4-29 |
1000 | 1300 | 1250 | УП4-14 | УП4-30 |
1250 | 1550 | 1250 | УП4-15 | УП4-31 |
