Габаритные размеры
Габариты ВД исполнение-1
Габариты ВД исполнение-3
Габаритно-присоединительные размеры вентилятора ВД №3.5 (Пр 90°)
№ дымососа |
A, мм |
D, мм |
D1, мм |
F1, мм |
F2, мм |
F3, мм |
F4, мм |
F5, мм |
F6, мм |
H, мм |
Lmax, мм |
L, мм |
L1, мм |
ВД 3.5 исп 1 |
228 |
280 |
350 |
250 |
253 |
290 |
280 |
290 |
280 |
272 |
700 |
185 |
222 |
ВД 3.5 исп 3 |
228 |
280 |
350 |
250 |
253 |
290 |
280 |
290 |
280 |
260 |
1045 |
185 |
154.5 |
№ дымососа |
L3, мм |
S, мм |
d, мм |
d1, мм |
d2, мм |
f1, мм. |
f2, мм. |
h, мм. |
n, шт. |
n1, шт. |
n2, шт. |
n3, шт |
n4, шт |
ВД 3.5 исп 1 |
200 |
392 |
9 |
11 |
14 |
145 |
140 |
272 |
8 |
8 |
2 |
2 |
4 |
ВД 3.5 исп 3 |
231 |
– |
9 |
11 |
27 |
145 |
140 |
272 |
8 |
8 |
2 |
2 |
6 |
№ дымососа
|
ПР 0/ЛЕВ 0 |
ПР 45/ЛЕВ 45 |
ПР 90/ЛЕВ 90 |
B, мм |
B1, мм |
H1, мм |
H2, мм |
B, мм |
B1, мм |
H1, мм |
H2, мм |
B, мм |
B1, мм |
H1, мм |
H2, мм |
ВД 3.5 исп 1 |
593 |
321 |
674 |
281 |
772 |
301 |
602 |
261 |
674 |
281 |
593 |
272 |
ВД 3.5 исп 3 |
593 |
321 |
674 |
281 |
772 |
301 |
602 |
261 |
674 |
281 |
593 |
272 |
№ дымососа
|
ПР 135/ЛЕВ 135 |
ПР 270/ЛЕВ 270 |
ПР 315/ЛЕВ 315 |
B, мм |
B1, мм |
H1, мм |
H2, мм |
B, мм |
B1, мм |
H1, мм |
H2, мм |
B, мм |
B1, мм |
H1, мм |
H2, мм |
ВД 3.5 исп 1 |
602 |
261 |
771 |
470 |
593 |
272 |
665 |
393 |
674 |
373 |
593 |
321 |
ВД 3.5 исп 3 |
602 |
261 |
771 |
470 |
593 |
272 |
665 |
393 |
674 |
373 |
593 |
321 |
Описание

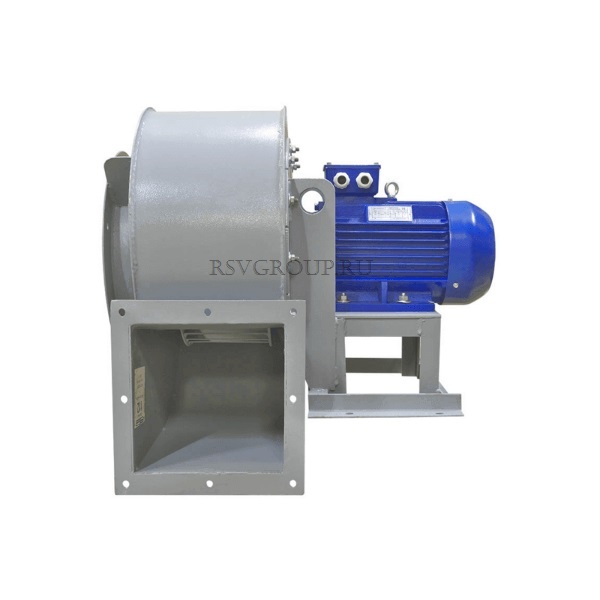

Тягодутьевой вентилятор ВД-3,5 – центробежная модель с односторонним всасыванием для нагнетания воздуха с целью создания тяги. Также агрегат предусмотрен для перемещения воздуха с примесью пыли и мелких частиц плотностью до 2 г/м3.
Вентилятор ВД рассчитан на работу с воздушными массами t +20°C…+80°C. Температура окружающего воздуха при этом не должна выходить за рамки -30°C…+40°C.
Агрегат укомплектовывается 32 рабочими лопатками и способен вращаться по часовой стрелке и против нее.
Назначение
Тягодутьевый вентилятор ВД-3.5 служит для подвода потока воздуха в топки котлов, а также для вентиляции в хозяйственных отраслях и отсоса дыма на газомазутных котлах.
Сфера применения
Вентиляторы такого типа устанавливаются:
на котлы с уравновешенной тягой и способностью выработки пара от 1 до 25 т/ч;
на газомазутные котлы с подогревом воды и показателями теплопроводности 0,5–16 гкал/ч;
на пылеочистные установки;
для других производственных целей.
Особенности конструкции
Основные составные элементы ВД №3,5:
Мотор и рабочее колесо фиксируются на подставке, которая крепится к фундаменту болтами.
Взаимодействие вентилятора и двигателя происходит с помощью муфты или напрямую.
Улитка агрегата имеет утолщенные стенки для увеличения сроков эксплуатации. К передней ее части на болтах присоединяется всасывающий патрубок. Устройство поддерживает:
- правое вращение – по часовой стрелке, если смотреть от двигателя;
- левое – против часовой стрелки.
Шаг угла вращения – 15°, разворот до 270°.
Плавность оборотов лопаток на рабочем колесе обеспечивается за счет модернизированной конструкции осевого направляющего устройства: в поворотном кольце стоят ролики с шариковыми подшипниками.
По индивидуальному заказу помимо вентилятора на входе потока приваривается всасывающий карман с направляющими лопатками. Такая модификация повышает КПД использования дутьевого агрегата. Управление ручное или автоматическое.
Варианты материального исполнения
При стандартном исполнении у дутьевых агрегатов такие параметры:
- Работа с воздухом t не выше +80°C.
- Общий промышленный принцип исполнения – нет элементов защиты от взрыва.
- Материал для корпуса и колеса – углеродистая сталь. Подходит для неагрессивных рабочих масс.
- Маркировка У2 – умеренный климат, защита от осадков и температура окружающей среды -30°C…+40°C.
При нестандартном исполнении тягодутьевой машины:
- Для изготовления изделия используются коррозионностойкие марки нержавеющей стали, поэтому подходит для перемещения агрессивных сред.
- Маркировка У1 – умеренный климат, подходит для установки на открытом пространстве с температурным режимом от -60°C до +40°C.
Вентиляторы ВД-3,5 производятся в исполнении:
Электродвигатели
На производстве тягодутьевых вентиляторов ВД 3,5 используются моторы двух типов: Δ/Y 220/380 В или Δ/Y 380/660 В
Условия эксплуатации
Умеренный климат. При установке на улице обеспечивается рекомендуется установить защиту от возможных осадков и постоянного солнца.
