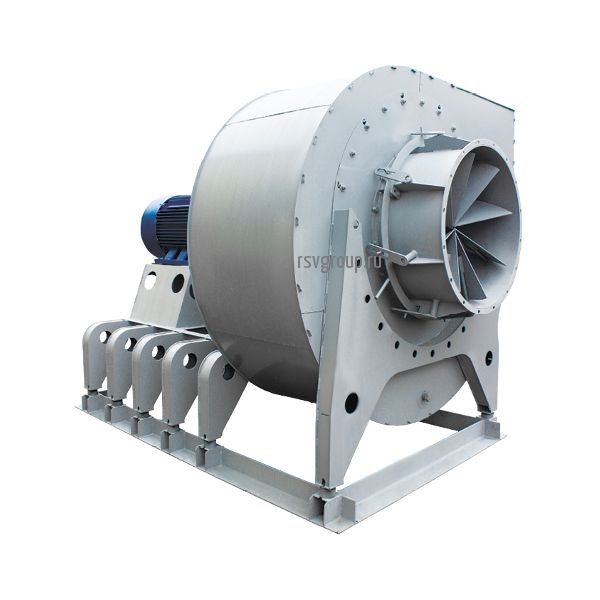

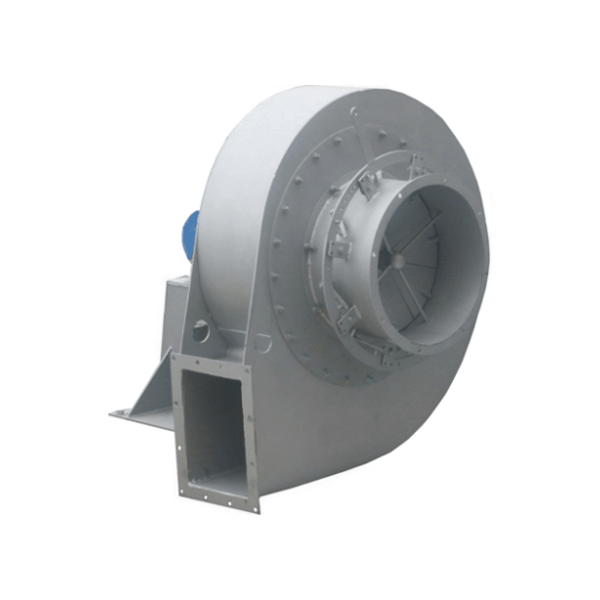

Вентилятор дутьевой ВДН-12,5

Цена от: 203 936

Наличие на складе по запросу

Тягодутьевая машина для перемещения рабочей воздушной среды

  • Температурный режим — до +80°C
  • Конструктивное исполнение — Схема 1, 3
  • Количество лопаток — 16
Категория:

Назначение

Это устройство разработано для создания притока воздуха в топки паровых котлов. Также прибор применим в качестве дымососа на котельных агрегатах, т.е. по сути является универсальным вентилятором для котельных. Если температура отводимых газов не превышает 200°C, его используют для обеспечения разрежения по газоходу с паропроизводительностью 1-25 тонн в час.

Особенности

Толщина оболочки патрубка у вентилятора ВДН-12,5 увеличена, таким образом достигнут больший срок службы прибора. Корпус прибора во время монтажа можно повернуть под любым градусом, что дает возможность дополнительной настройки тяги.

Требования к среде, в которой допускается размещать техническое устройство ВДН-12.5, достаточно мягкие. Максимальная температура воздушных потов, которые перемещает прибор, установлена на уровне +80°C; температурные условия, в которых устанавливается вентилятор, могут варьироваться от -30 до +40°C.

Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Важно! Несмотря на наличие конкретного индекса, на устройство могут устанавливаться два варианта электродвигателя (для сети в 380В и 220В), что приводит к изменению таких ключевых параметров, как мощность, количество перемещаемого воздуха в час и др.

Характеристики

Технические характеристики дутьевых вентиляторов ВДН-12,5

Дымосос серии ВДН
t перемещаемой среды, С
Характеристики электродвигателя Характеристики ТДМ
Масса не более, кг
Скорость вращения об/мин Номинальная мощность кВт Электродвигатель Производительность Qmin,тыс м³/час Производительность Qmax,тыс м³/час Полное давление Pv min, Па Полное давление Pv max, Па
BДН-12.5 исп 1 30
30
1000
1500
30.0
110.0
200L6
280S4
10.0
15.0
45.0
66.0
1120
2500
1325
6600
1245
1640
BДН-12.5 исп 3 30
30
1000
1500
30.0
110.0
200L6
280S4
10.0
15.0
45.0
66.0
1120
2500
1325
6600
1595
1990

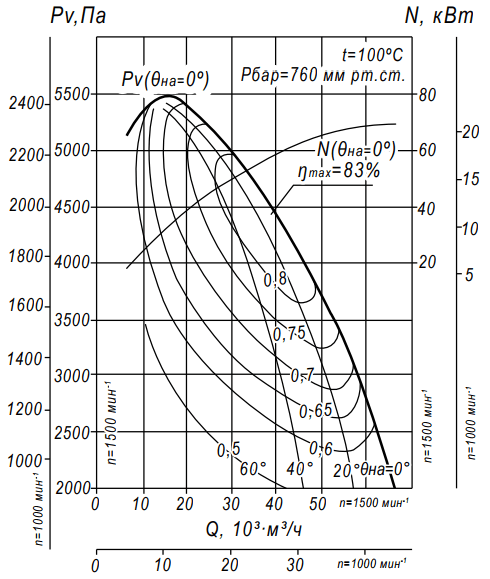

Аэродинамические характеристики вентиляторов ВДН-12,5

авдн12.5

Габаритные размеры

Габаритно-присоединительные размеры исп-1

дымосос габ

дымосос габ2

Габаритные и присоединительные размеры исп-3

дымосос габ3

№ дымососа A, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм
12.5 исп 1 816 836 870 625 470 675 520 730 520 730 1445 298 333
12.5 исп 3 816 836 870 625 470 675 520 675 520 730 2230 298 368
№ дымососа L3, мм S, мм d, мм d1, мм d2, мм f1, мм. f2, мм. h, мм. n, шт. n1, шт. n2, шт. n3, шт n4, шт
12.5 исп 1 565 760 12 16 24 135 104 867 16 20 5 5 4
12.5 исп 3 800 760 12 16 24 135 104 867 16 20 5 5 6

угол наклона

№ дымососа
ПР 0/ЛЕВ 0 ПР 45/ЛЕВ 45 ПР 90/ЛЕВ 90
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
12.5 исп 1 1876 1010 2067 883 2395 945 1892 821 2067 884 1876 867
12.5 исп 3 1876 1010 2067 883 2395 945 1892 821 2067 884 1876 867
№ дымососа
ПР 135/ЛЕВ 135 ПР 270/ЛЕВ 270 ПР 315/ЛЕВ 315
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
12.5 исп 1 1891 821 2396 1450 1876 867 2067 1184 2067 1184 1876 1008
12.5 исп 3 1891 821 2396 1450 1876 867 2067 1184
