Купить вентилятор дутьевой дымосос ВДН-8

Вентилятор дутьевой ВДН-8

Цена от: 79 710 ₽

Наличие на складе по запросу

Тягодутьевая машина для перемещения рабочей воздушной среды

Температурный режим – до +80°C
Конструктивное исполнение – Схема 1, 3
Количество лопаток – 16
Возможно внесение изменений в конструкцию дутьевого вентилятора по спецзаказу

Наличие на складе по запросу

Отложить

⚖ Сравнить

Категория: Дымосос ВДН

Особенности

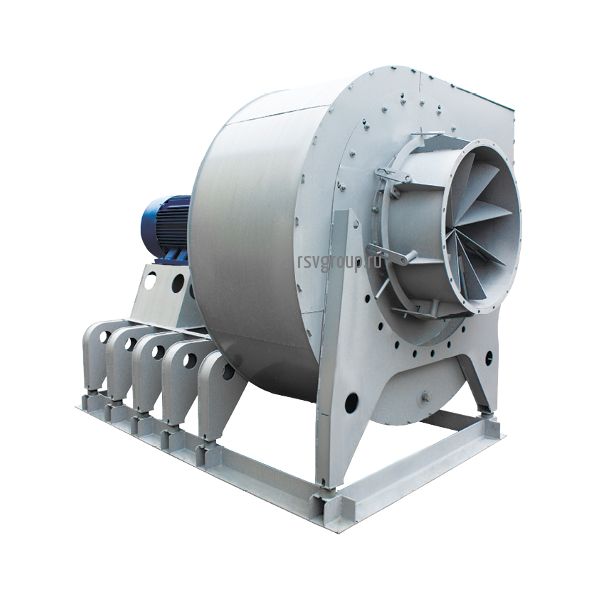

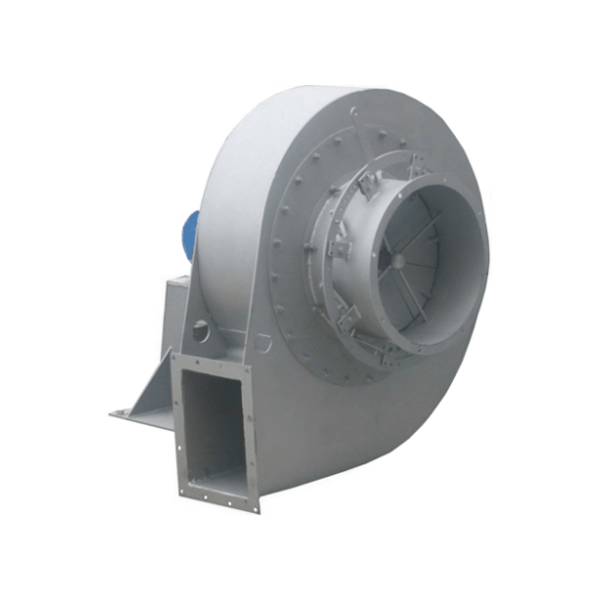

Вентилятор ВДН 8 состоит из следующих узлов: корпус (улитка); рабочее колесо; всасывающий патрубок; электродвигатель-привод; рама (опора).

Рабочее колесо — это устройство, состоящее из диска, к которому приварены или приклепаны 16-ть назад загнутых лопаток. К диску приварена втулка (ступица), с помощью которой диск рабочего колеса закрепляется на валу электродвигателя. С целью предотвращения перегрева подшипников электродвигателей, расположенных со стороны рабочих колёс (передних подшипников), посадочные поверхности ступиц рабочих колёс имеют шлицевые пазы, что обеспечивает возможность применения вентиляторов в качестве дымососов.

При вращении рабочего колеса воздух по воздуховоду подводится к центру рабочего колеса, где, за счет центробежных сил, отбрасывается от центра улитки к периферии и нагнетается в воздуховод. В центре рабочего колеса вентилятора образуется разрежение, куда беспрерывно поступает воздух.

Регулирование

Регулирование производительности и полного давления в дутьевом вентиляторе ВДН №8 осуществляется осевым направляющим аппаратом (или НА). Осевой направляющий аппарат состоит из сварного цилиндрического корпуса, поворотного кольца, листовых лопаток, соединенных с поворотным кольцом рычажной системой и обтекателем. Направляющий аппарат устанавливается на входе воздушного потока в корпус. Лопатки синхронно поворачиваются в направлении вращения рабочего колеса на угол от 0 до 90°. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.

Характеристики

Технические характеристики дутьевых вентиляторов ВДН-8

Дымосос серии ВДН	t перемещаемой среды, С	Характеристики электродвигателя			Характеристики ТДМ				Масса не более, кг
Дымосос серии ВДН	t перемещаемой среды, С	Скорость вращения об/мин	Номинальная мощность кВт	Электродвигатель	Производительность Qmin,тыс м³/час	Производительность Qmax,тыс м³/час	Полное давление Pv min, Па	Полное давление Pv max, Па	Масса не более, кг
BДН-8 исп 1	30 30	1000 1500	4.0 11.0	112MB6 132M4	2.5 3.6	11.5 17.0	460 1000	1200 2840	435 460
BДН-8 исп 3	30 30	1000 1500	4.0 11.0	112MB6 132M4	2.5 3.6	11.5 17.0	460 1000	1200 2840	580 610

Аэродинамические характеристики вентиляторов ВДН-8

Габаритные размеры

Габаритно-присоединительные размеры исп-1

Габаритные и присоединительные размеры исп-3

№ дымососа	A, мм	D, мм	D1, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	Lmax, мм	L, мм	L1, мм
8 исп 1	520	530	570	400	30	450	354	450	354	582	1010	210	298
8 исп 3	520	530	570	400	30	450	354	450	354	790	1672	210	321
№ дымососа	L3, мм	S, мм	d, мм	d1, мм	d2, мм	f1, мм.	f2, мм.	h, мм.	n, шт.	n1, шт.	n2, шт.	n3, шт	n4, шт
8 исп 1	330	610	12	15	24	90	118	523	12	16	3	5	4
8 исп 3	500	555	12	15	24	90	118	523	12	16	3	5	6

№ дымососа	ПР 0/ЛЕВ 0				ПР 45/ЛЕВ 45				ПР 90/ЛЕВ 90
№ дымососа	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
8 исп 1	1166	644	1332	564	1517	604	1208	524	1332	564	1167	523
8 исп 3	1166	644	1354	564	1517	604	1315	524	1332	564	1313	523
№ дымососа	ПР 135/ЛЕВ 135				ПР 270/ЛЕВ 270				ПР 315/ЛЕВ 315
№ дымососа	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
8 исп 1	1208	524	1517	913	1167	523	1350	768	–	–	–	–
8 исп 3	1208	524	1703	913	1167	523	1558	768	–	–	–	–
