Вентилятор ВР2Н №10

№ вентилятора	Положение корпуса	Размеры, мм
		H	H1	H2	H3	H5	L	L1	SLmax	A	Дmax	B1	B2	T	n	ØD
10	90°	1929	651	1250	32	80	2365	1320	50	1345	1600	1250	1288	32	36	8
	270°	1929	–	1250	32	80	2365	1320	50	1345	1600	1250	1288	32	36	8
	0°	1656	–	1250	32	80	2616	1320	50	1345	1600	1250	1288	32	36	8

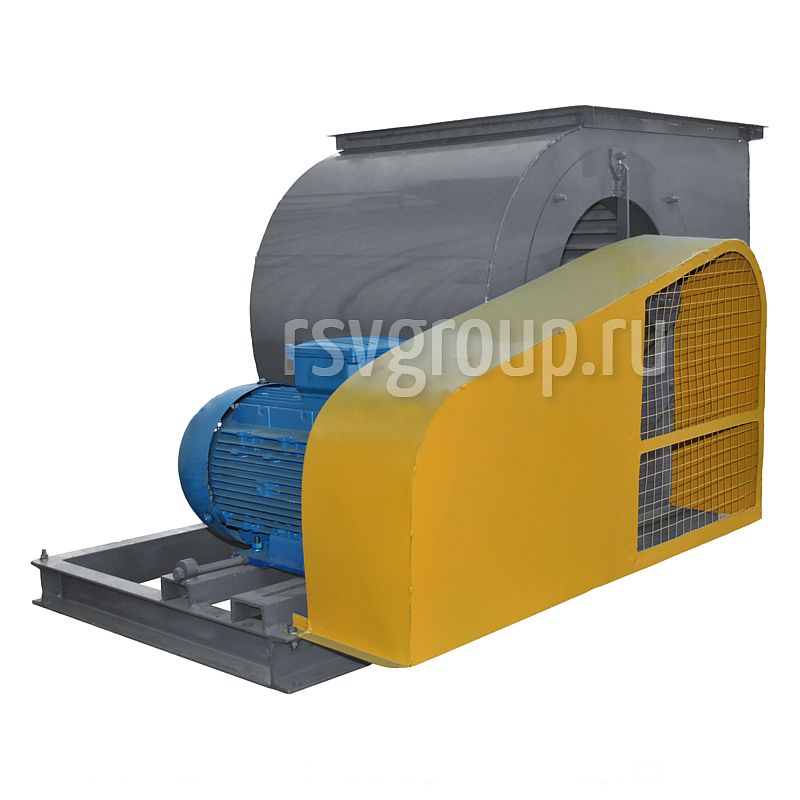

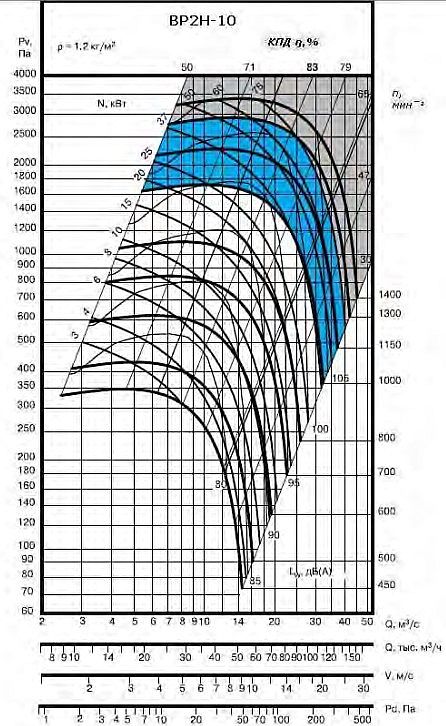

Радиальные вентиляторы ВР2Н №10 применяются в системах воздушного отопления и для вентилирования помещений. Применяются в стационарных вентиляционных конструкциях зданий общественного, бытового и промышленного назначения. Производительность вентиляторов серии ВР2Н-10 варьируется в диапазоне 9000-95000 м3/час; рабочее давление – от 90 до 1050 Па. Модельный ряд вентиляторов выпускается в разных вариантах: лево- и правосторонние. Все модели серии ВР2Н сопровождаются соответствующими сертификатами.

Особенности конструкции

Серия вентиляторов ВР2Н №10 выпускается с различными электродвигателями, которые различаются параметрами мощности и производительностью.

Монтируются вентиляторы к воздухопроводам с помощью гибкой вставки. Колесо крепится двумя подшипниками и соединяется ременной передачей.

Достоинства ВР2Н-10 :

• корпус поворотный спиралевидной формы;
• количество лопастей 12х2 (13х2);
• два направления вращения;
• высокая производительность

Радиальные вентиляторы двухстороннего всасывания низкого давления выпускаются в следующих вариантах:

• общего назначения (бытового, санитарно-технического, производственного и пр.);
• коррозийностойкие модели, выполненные из нержавейки;
• термоустойчивые (+200°С), из углеродистой стали.

Требования к эксплуатации

Вентилятор промышленный ВР2Н-10 предназначен для перемещения воздуха и других газовых смесей и рассчитан на эксплуатацию в умеренном и тропическом климатах (диапазоне температур от -40 до +40ºС). Относятся ко второй категории размещения по ГОСТу 15150. Основное требование для безопасной эксплуатации: запрещено использование данных вентиляторов в помещениях, где в газовых смесях содержатся: пыль, волокнистые и липкие материалы более, чем 100 мг/м3.

Доставка по Москве и Московской области

При сумме заказа от 30 000 ₽, доставка в пределах Москвы и ближнего Подмосковья осуществляется собственным автотранспортом бесплатно

При сумме заказа до 30 000 ₽ стоимость доставки рассчитывается индивидуально

Доставка осуществляется в течение 1-3 дней с момента готовности Вашего заказа

Самовывоз осуществляется со склада в г. Москва

Доставка по России

Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа

Услуги транспортной компании оплачивает клиент

Доставка в Беларусь и страны таможенного союза

Осуществляем доставку вентиляционного оборудования в Беларусь и страны таможенного союза. При отправке через транспортные компании оплачивается только перевозка от Москвы в ваш город, стоимость перевозки получается низкой, т. к. транспортные компании возят сборными грузами.

Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа

Услуги транспортной компании оплачивает клиент

По запросу подберём перевозчика и рассчитаем доставку исходя из цены и качества

Гарантии на оборудование

Гарантия на оборудование поставляемое нашей организацией от 12 до 48 месяцев

Подготовка вентилятора к работе и порядок работы

1. Монтаж

1.1 Монтаж вентилятора должен производиться согласно Правилам устройства, монтажа и безопасной эксплуатации общепромышленных вентиляторов.

1.2 Перед монтажом вентилятора необходимо произвести внешний осмотр. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки и хранения, ввод вентиляторов в эксплуатацию без согласования с заводом-изготовителем запрещается. В целях предотвращения разбалансировки, запрещается демонтаж вращающихся частей без согласования с заводом-изготовителем.

Подключите электродвигатель по схеме, изображенной на внутренней стороне крышки коробки выводов электродвигателя, соблюдая все рекомендации Руководства по эксплуатации электродвигателя, а также Правила устройства и эксплуатации электроустановок и типовые Инструкции по охране труда при эксплуатации электроустановок.

1.3 При монтаже необходимо:

• осмотреть вентилятор, воздуховоды (при их наличии);
• убедиться в легком и плавном (без касаний и заеданий) вращения рабочего колеса;
• проверить затяжку болтовых соединений. Особое внимание обратить на крепление рабочего колеса на валу двигателя и самого двигателя;
• проверить соответствие напряжений питающей сети значениям, указанным на двигателе, заземлить вентилятор и двигатель;
• проверить сопротивление изоляции двигателя согласно его документации. При необходимости двигатель просушить;
• заземлить двигатель и вентилятор;
• проверить надежность присоединений токопроводящего кабеля к зажимам коробки выводов.

2. Пуск

2.1 Перед пуском необходимо убедится в наличии пускозащитных устройств (ПЗУ), проверить соответствие настройки теплового реле номинальному току обмотки электродвигателя.

Запрещается использовать вентилятор при отсутствии пускозащитных устройств (ПЗУ), либо их несоответствии номинальному току обмотки электродвигателя.

2.2 Перед пуском необходимо осмотреть вентилятор, воздуховоды (при их наличии), монтажную площадку, убедиться в отсутствии внутри посторонних предметов и оповестить персонал о пуске вентилятора.
2.3 При пуске вентилятора и во время его работы все действия на воздуховодах и у самого вентилятора (осмотр, очистка) должны быть прекращены.
2.4 Закрыть дросселирующее устройство (направляющий аппарат, заслонку, клапан и т.п.);

Запрещается производить пуск вентилятора, не подключенного к воздуховодной сети или с открытым дросселирующим устройством.

2.5 Для проверки работоспособности смонтированного вентилятора производят пробный пуск. Кратковременным включением двигателя проверить направление вращения, при необходимости изменить направление вращения переключением фаз на клеммах двигателя.

2.6 Включить двигатель, после достижения номинальной частоты вращения постепенно открывать дросселирующее устройство до достижения расчетных параметров вентилятора; измерить ток в каждой обмотке электродвигателя: ток не должен превышать номинальное значение, указанное на шильде (заводской табличке) электродвигателя или в его паспорте.

Не допускайте превышения номинального значения токов обмоток электродвигателя Inom для используемого напряжения питающей сети, указанное на маркировочной табличке электродвигателя.

2.7 Проверить работу вентилятора в течение часа.

Немедленно выключите электродвигатель при наличии посторонних стуков и шумов, а также повышенной вибрации, чрезмерном нагреве двигателя или других признаках ненормальной работы. Повторный пуск осуществляется только после устранения замеченных неполадок по разрешению завода-изготовителя.

При отсутствии дефектов вентилятор включается в нормальную работу.

Более подробная информация о правилах подключения, эксплуатации и техническом обслуживании вентиляторов указана в паспорте, который идет в комплекте с каждым устройством.
