Вентилятор осевой ВО 06-300 №10

Описание

Общее описание вентилятора ВО 06-300 №10

Промышленный вентилятор ВО 06-300 №10 осевого типа используются для подачи больших объёмов воздуха при незначительных аэродинамических сопротивлениях воздушной среды. КПД таких приборов выше, чем радиальных.

Назначение

Вентиляторы осевого типа общепромышленного назначения ВО 06-300-10 применяются для перемещения неагрессивных газо-воздушных сред, содержание включений в которых не превышает 10 мг/м³. Взрывозащищённые версии могут работать в средах IIА и IIВ категорий при том же ограничении по примесям.

Вентиляторы ВО 06-300 №10 не подходят для работы в средах с липкими и волокнистыми включениями. При помощи взрывозащищённых модификаций нельзя перемещать взрывоопасные среды, разогретые до самовоспламенения или находящиеся под давлением.

Сфера применения

Вентилятор ВО 06-300 #10 могут применяться для воздухообмена и отопления промышленных, жилых и административных зданий, подвалов, СТО, гаражей и туннелей. Их устанавливают на стены или окна, оборудуют ими градирни, сушильные шкафы, сварочные установки, промышленные вытяжки.

Особенности конструкции

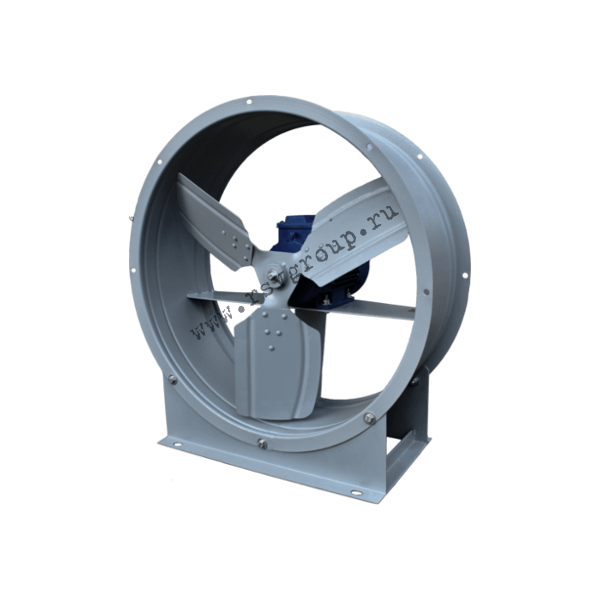

Вентилятор осевой 06-300 №10 предназначенный для использования при низком давлении воздушного потока, с диаметром рабочего колеса 100 см состоит из цилиндрического корпуса, рамы для крепления, пятилопаточной крыльчатки правого вращения клёпаной конструкции, электрического двигателя типа АИМ или АИР переменного тока.

Прибор выпускается в двух конструктивных исполнениях: для потоком воздуха, идущего от крыльчатки к приводу (исполнение 1), от привода в направлении крыльчатки (исполнение 2). По желанию клиента ВО 06-300-10 может быть изготовлен «с ногами».

Варианты материального исполнения

• Вентиляторы для общего применения изготавливаются из углеродистой стали.
• Взрывозащищённые ВО 06-300-10В(В1) выпускаются из углеводистой стали с латунью.
• Устойчивые к агрессивным средам ВО 06-300-10К1 выполнены из нержавеющей стали.
• ВО 06-300-10ВК3 (В2) – взрывозащищённая версия из алюминиевого сплава.
• ВО 06-300-10ВК1 – взрывозащищённая модель, устойчивая к агрессивным средам, изготовлена из нержавеющей стали.

Электродвигатели

На этот вентилятор устанавливают электродвигатели с номинальным напряжением Δ/Y 220/380 В. Возможна комплектация электродвигателями других серий, аналогичными по напряжению, частоте вращения и мощности.

Условия эксплуатации

Вентиляторы рассчитаны на работу при температуре от −40°C до +40°C. Для вентиляторов тропического исполнения подойдёт температура 45°C, Вентиляторы разрешается использовать в зонах умеренного и тропического климата, 1, 2, 3, категорий размещения.

Монтаж вентилятора

Вентилятор подключается в соответствии со схемой, нарисованной внутри крышки коробки выводов электрического двигателя. Приступая к монтажу, необходимо:

• осмотреть прибор и место монтажа;
• убедиться, что крыльчатка вращается легко и плавно;
• проверить затяжку болтов, крепление крыльчатки на валу двигателя и самого электродвигателя;
• убедиться, что питающая сеть соответствует двигателю по параметрам;
• заземлить двигатель и вентилятор;
• проверить соответствие сопротивления двигателя его техническим характеристикам. просушить его, если в этом есть необходимость:
• подключить электрический двигатель и вентилятор согласно схеме подключения.
• убедиться, что подающий питание кабель правильно подключен к зажимам коробки, внутри которой находятся выводы.
