Вентилятор осевой ВО 13-284 №10

Вентилятор осевой ВО 13-284 №10

Цена от: 65 300

Наличие на складе по запросу

Осевой вентилятор общего назначения и специального исполнения №10

  • Вариант изготовления – 121/К06
  • Комплектация – НА или СА
  • Способ крепления – компоновка 1 или 2
Категория:

Характеристики

Технические характеристики ВО 13-284-10

Исполнение 121 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин. Производительность, м3/с Полное давление, Па Масса, кг
ВО 13-284-4/15°-10 100L6 2,2 910 2,6-7,2 145-60 270
ВО 13-284-4/20°-10 100L6 2,2 910 3,7-8,5 165-90 270
ВО 13-284-4/25°-10 100L6 2,2 910 5,4-9,8 170-120 270
ВО 13-284-4/15°-10 100S4 3 1400 4,0-11,0 340-145 265
ВО 13-284-4/20°-10 112M4 5,5 1400 5,8-13,1 385-210 285
ВО 13-284-4/25°-10 132S4 7,5 1420 8,5-15,3 420-290 305
ВО 13-284-4/30°-10 132M4 11 1420 11,7-17,1 435-370 325
ВО 13-284-6/15°-10 100L6 2,2 910 3,0-7,6 190-70 270
ВО 13-284-6/20°-10 100L6 2,2 910 3,7-9,2 210-105 270
ВО 13-284-6/25°-10 112MA6 3 910 5,4-10,5 230-140 285
ВО 13-284-6/15°-10 112M4 5,5 1400 4,6-11,7 450-170 285
ВО 13-284-6/20°-10 132S4 7,5 1420 5,8-14,3 515-260 305
ВО 13-284-6/25°-10 132M4 11 1420 8,5-16,4 555-340 325
ВО 13-284-6/30°-10 132M4 11 1420 11,1-18,3 585-425 325
ВО 13-284-8/20°-10 100L6 2,2 910 4,2-9,5 240-115 270
ВО 13-284-8/25°-10 112MA6 3 910 5,2-11,2 270-155 285
ВО 13-284-8/30°-10 112MB6 4 910 7,5-12,2 275-185 285
ВО 13-284-8/20°-10 132S4 7,5 1420 6,6-14,9 580-280 305
ВО 13-284-8/25°-10 132M4 11 1420 8,1-17,4 660-380 325
ВО 13-284-10/20°-10 112MA6 3 910 4,3-9,8 260-120 285
ВО 13-284-10/25°-10 112MB6 4 910 5,3-11,7 305-165 285
ВО 13-284-10/30°-10 112MB7 4 910 7,5-12,5 305-196 285
ВО 13-284-10/20°-10 132S4 7,5 1420 6,7-15,2 630-295 305
ВО 13-284-10/25°-10 132M4 11 1420 8,2-18,3 750-405 325
Исполнение К06 Типоразмер двигателя Установочная мощность, кВт Вращение РК, об/мин. Производит- ность, м3/с Полное давление, Па Масса, кг
ВО 13-284-12к/25°-10 112МВ6 4 910 4,9-8,1 410-165 285
ВО 13-284-12к/30°-10 132S6 5,5 910 6,0-9,7 435-220 305
ВО 13-284-12к/35°-10 132M6 7,5 950 7,4-11,3 530-325 325
ВО 13-284-12к/40°-10 160S6 11 950 8,2-12,7 555-390 365
ВО 13-284-12к/45°-10 160S6 11 950 9,8-14,0 595-475 365
ВО 13-284-12к/25°-10 160S4 15 1400 7,5-12,5 965-385 365
ВО 13-284-12к/30°-10 160M4 18,5 1400 9,2-15,0 1030-515 390
ВО 13-284-12к/35°-10 180M4 30 1400 11,0-16,7 1155-710 425
ВО 13-284-12к/40°-10 180M4 30 1400 12,1-18,7 1210-850 425
ВО 13-284-12к/45°-10 200M4 37 1440 14,8-21,2 1365-1100 540

Аэродинамические характеристики ВО 13-284 №10

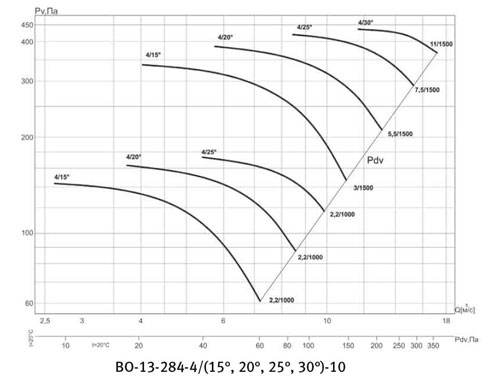

10-1
10-2

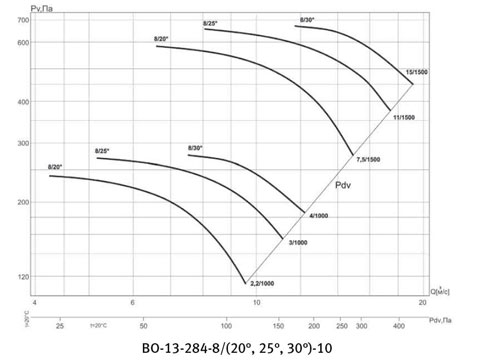

10-3

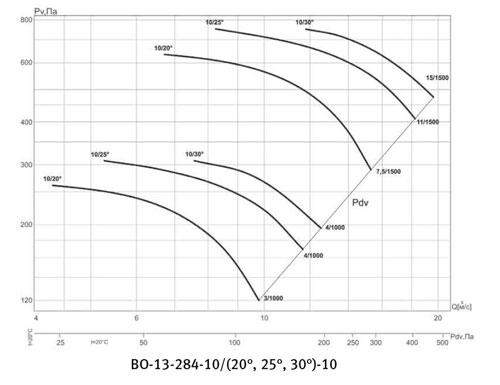

10-4

Габаритные размеры

габариты 13-284


вентилятора
h эд
габ.
D,
мм
D1,
мм
D2,
мм
d,
мм
n,
отв
L,
мм
L1max
мм
L2,
мм
I,
мм
b,
мм
d1,
мм
H,
мм
H1,
мм
H2,
мм
ВО 13-284 №10 100-180 1010 1050 1140 10 32 650 723 530 35 910 15 570 1040

Описание

Назначение

Вентилятор ВО 13-284 №10 предназначен для создания воздушной тяги в отопительных и вентиляционных системах зданий и сооружений. Он создает условия, при которых давление воздуха в определенных зонах помещения становится больше, чем в других.

При пожаре и задымлении объекта вентилятор способствует задержанию дыма и препятствует его распространению на время эвакуации людей. В штатном режиме циркулирует старый и новый воздух.

Сфера применения

Вентилятор подпора ВО 13-284-10 используется обособленно или в составе системы воздушных каналов. Устанавливаются в жилых домах, торговых центрах и в других многоэтажных объектах.

Условия эксплуатации

Размещаются в технических зонах с ограниченным доступом для обслуживающего персонала, в стороне от вентилируемых помещений. В окружающей среде исключено содержание горючих веществ, клейких частиц и предметов с волокнистой структурой.

  • Температурный диапазон от -40°С до +45°С.
  • Влажность не более 80%.
  • Вибрация опор основания не более 2 мм/с.

Варианты исполнения

По типу монтажа:

  • Тип 01на раме (стандартное).
  • Тип 02 без рамы (по отдельному запросу).

По типу рабочих колес:

  • Тип 121 – с длинными лопастями.
  • Тип К06 – с короткими лопастями.

По числу лопастей:

  • Тип 121 – 4, 6, 8, 10 лопастей.
  • Тип К06 – 12 лопастей.

Особенности

Осевой вентилятор ВО 13-284 №10 работает в горизонтальном или в вертикальном положении. При необходимости дополняется спрямляющим (СА) или направляющим (НА) аппаратами.

  • В основе конструкции корпус в форме цилиндра с асинхронным электрическим двигателем. Корпус выполняется по принципу одностороннего всасывания.
  • Вентилятор имеет конфузор для снижения сопротивления и стабилизации давления входящего потока воздуха.
  • Рабочее колесо включает в себя защитные элементы в виде металлической обрешетки.

Осевой вентилятор ВО 13-284 10 – незаменимый элемент надежной системы вентиляции при эксплуатации промышленных и гражданских объектов.

Оплата и доставка

Доставка по Москве и Московской области

  • При сумме заказа от 20 000 ₽, доставка в пределах Москвы и ближнего Подмосковья осуществляется собственным автотранспортом бесплатно

  • При сумме заказа до 20 000 ₽ стоимость доставки рассчитывается индивидуально

  • Доставка осуществляется в течение 1-3 дней с момента готовности Вашего заказа

  • Самовывоз осуществляется со склада: г. Москва, Пакгаузное шоссе, 6

Доставка по России

  • Бесплатная доставка оборудования нашего производства в Екатеринбург, Новосибирск и Воронеж

  • Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
  • Услуги транспортной компании оплачивает клиент

Доставка в Казахстан, Беларусь и страны таможенного союза

Осуществляем доставку вентиляционного оборудования в Казахстан, Беларусь и страны таможенного союза. При отправке через транспортные компании оплачивается только перевозка от Москвы в ваш город, стоимость перевозки получается низкой, т. к. транспортные компании возят сборными грузами.

  • Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
  • Услуги транспортной компании оплачивает клиент

  • По запросу подберём перевозчика и рассчитаем доставку исходя из цены и качества

Гарантии на оборудование

  • Гарантия на оборудование поставляемое нашей организациейот 12 до 48 месяцев
