Вентилятор осевой ВО 13-284 №7,1

Вентилятор осевой ВО 13-284 №7,1

Цена от: 36 800

Наличие на складе по запросу

Осевой вентилятор общего назначения и специального исполнения №7,1

  • Вариант изготовления – 121/К06
  • Комплектация – НА или СА
  • Способ крепления – компоновка 1 или 2
Категория:

Характеристики

Технические характеристики ВО 13-284-7,1

Исполнение 121 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин. Производительность, м3/с Полное давление, Па Масса, кг
ВО 13-284-4/15°-7,1 80А6 0,75 1000 0,9-2,6 70-30 100
ВО 13-284-4/20°-7,1 80А6 0,75 1000 1,3-3,0 80-45 100
ВО 13-284-4/25°-7,1 80А6 0,75 1000 1,9-3,5 85-60 100
ВО 13-284-4/30°-7,1 80А6 0,75 1000 2,7-3,9 90-75 100
ВО 13-284-4/15°-7,1 80А4 1,1 1500 1,4-3,8 160-70 100
ВО 13-284-4/20°-7,1 80А4 1,1 1500 2,0-4,5 185-100 100
ВО 13-284-4/25°-7,1 80В4 1,5 1500 2,9-5,2 195-135 100
ВО 13-284-4/30°-7,1 90L4 2,2 1500 4,0-5,9 205-170 100
ВО 13-284-6/15°-7,1 80А6 0,75 1000 1,0-2,7 95-35 100
ВО 13-284-6/20°-7,1 80А6 0,75 1000 1,3-3,2 105-50 100
ВО 13-284-6/25°-7,1 80А6 0,75 1000 1,9-3,7 115-70 100
ВО 13-284-6/30°-7,1 80А6 0,75 1000 2,5-4,2 120-85 100
ВО 13-284-6/15°-7,1 80А4 1,1 1500 1,6-4,0 215-80 100
ВО 13-284-6/20°-7,1 80В4 1,5 1500 2,0-4,9 240-120 100
ВО 13-284-6/25°-7,1 90L4 2,2 1500 3,0-5,7 270-165 110
ВО 13-284-6/30°-7,1 100S4 3 1500 3,9-6,4 285-205 110
ВО 13-284-8/20°-7,1 80А6 0,75 1000 1,5-3,4 120-55 100
ВО 13-284-8/25°-7,1 80А6 0,75 1000 1,8-3,9 135-75 100
ВО 13-284-8/30°-7,1 80В6 1,1 1000 2,6-4,4 140-90 100
ВО 13-284-8/20°-7,1 90L4 2,2 1500 2,3-5,2 285-135 110
ВО 13-284-8/25°-7,1 100S4 3 1500 2,8-6,1 320-185 115
ВО 13-284-8/30°-7,1 100S4 3 1500 4,1-6,7 330-220 115
ВО 13-284-10/20°-7,1 80А6 0,75 1000 1,5-3,6 130-60 100
ВО 13-284-10/25°-7,1 80А6 0,75 1000 1,9-4,1 150-80 100
ВО 13-284-10/30°-7,1 80В6 1,1 1000 2,7-4,5 155-95 100
ВО 13-284-10/20°-7,1 90L4 2,2 1500 2,3-5,3 310-140 110
ВО 13-284-10/25°-7,1 100S4 3 1500 2,9-6,4 365-190 115
ВО 13-284-10/30°-7,1 100L4 4 1500 4,1-6,8 365-230 120

Аэродинамические характеристики ВО 13-284 №7,1

7,1-1
7,1-2

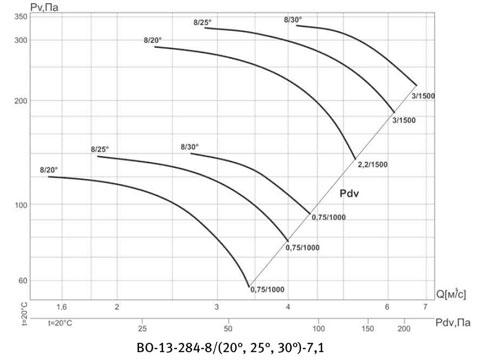

7,1-3

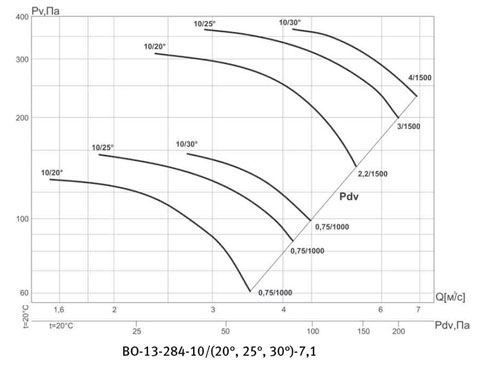

7,1-4

Габаритные размеры

габариты 13-284


вентилятора
h эд
габ.
D,
мм
D1,
мм
D2,
мм
d,
мм
n,
отв
L,
мм
L1max
мм
L2,
мм
I,
мм
b,
мм
d1,
мм
H,
мм
H1,
мм
H2,
мм
ВО 13-284 №7,1 80-160 720 760 778 10,5 32 485 561 425 30 580 15 410 799 843

Описание

Назначение

Вентилятор ВО 13-284 №7,1 предназначен для создания воздушной тяги в отопительных и вентиляционных системах зданий и сооружений. Он создает условия, при которых давление воздуха в определенных зонах помещения становится больше, чем в других.

При пожаре и задымлении объекта вентилятор способствует задержанию дыма и препятствует его распространению на время эвакуации людей. В штатном режиме циркулирует старый и новый воздух.

Сфера применения

Вентилятор подпора ВО 13-284-7,1 используется обособленно или в составе системы воздушных каналов. Устанавливаются в жилых домах, торговых центрах и в других многоэтажных объектах.

Условия эксплуатации

Размещаются в технических зонах с ограниченным доступом для обслуживающего персонала, в стороне от вентилируемых помещений. В окружающей среде исключено содержание горючих веществ, клейких частиц и предметов с волокнистой структурой.

  • Температурный диапазон от -40°С до +45°С.
  • Влажность не более 80%.
  • Вибрация опор основания не более 2 мм/с.

Варианты исполнения

По типу монтажа:

  • Тип 01на раме (стандартное).
  • Тип 02 без рамы (по отдельному запросу).

По типу рабочих колес:

  • Тип 121 – с длинными лопастями.
  • Тип К06 – с короткими лопастями.

По числу лопастей:

  • Тип 121 – 4, 6, 8, 10 лопастей.
  • Тип К06 – 12 лопастей.

Особенности

Осевой вентилятор ВО 13-284 №7,1 работает в горизонтальном или в вертикальном положении. При необходимости дополняется спрямляющим (СА) или направляющим (НА) аппаратами.

  • В основе конструкции корпус в форме цилиндра с асинхронным электрическим двигателем. Корпус выполняется по принципу одностороннего всасывания.
  • Вентилятор имеет конфузор для снижения сопротивления и стабилизации давления входящего потока воздуха.
  • Рабочее колесо включает в себя защитные элементы в виде металлической обрешетки.

Осевой вентилятор ВО 13-284 7,1 – незаменимый элемент надежной системы вентиляции при эксплуатации промышленных и гражданских объектов.
