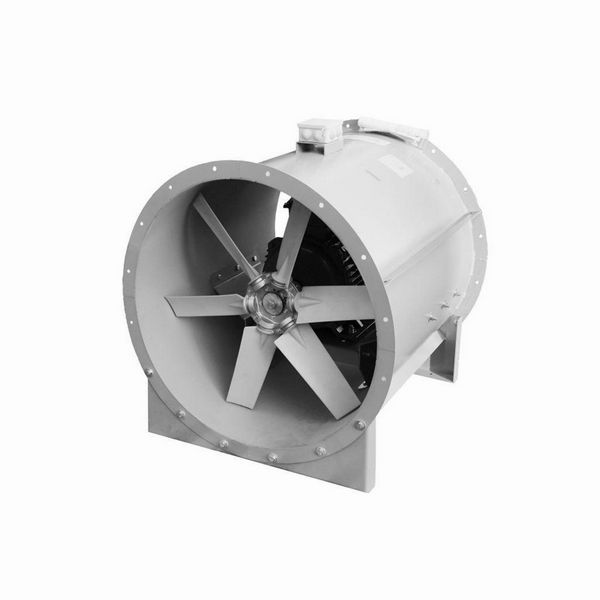

Вентилятор осевой ВО 21-12 №8

Вентилятор осевой ВО 21-12 №8

Цена от: 39 400

Наличие на складе по запросу

Вентилятор подпора ВО 21-12 №8 для систем противодымной вентиляции.

  • Лопатки рабочего — усиленный стекловолокном полиамид
  • Низкие шумовые характеристики
  • Высокий статический КПД
  • Аналог вентилятора ОСА 501-080

Категория:

Характеристики

Вентилятор Максимальное давление, Па Производительность, м³/ч. Масса, кг
ВО 21-12 №8 (2,2 кВт 1500 об/мин) 315 15000-26230 60
ВО 21-12 №8 (3,0 кВт 1500 об/мин) 345 15000-32220 60
ВО 21-12 №8 (4,0 кВт 1500 об/мин) 383 20000-31790 63
ВО 21-12 №8 (5,5 кВт 1500 об/мин) 425 20000-36890 104
ВО 21-12 №8 (7,5 кВт 1500 об/мин) 417 25000-41760 112
ВО 21-12 №8 (11 кВт 1500 об/мин) 525 25000-46580 117
ВО 21-12 №8 (15 кВт 1500 об/мин) 516 25000-44170 218
ВО 21-12 №8 (7,5 кВт 3000 об/мин) 935 20000-33980 82
ВО 21-12 №8 (11 кВт 3000 об/мин) 1338 20000-44080 112
ВО 21-12 №8 (15 кВт 3000 об/мин) 1372 20000-44500 202
ВО 21-12 №8 (18,5 кВт 3000 об/мин) 1342 30000-54610 224
ВО 21-12 №8 (22 кВт 3000 об/мин) 1457 35000-63150 253
ВО 21-12 №8 (30 кВт 3000 об/мин) 1411 40000-72140 286

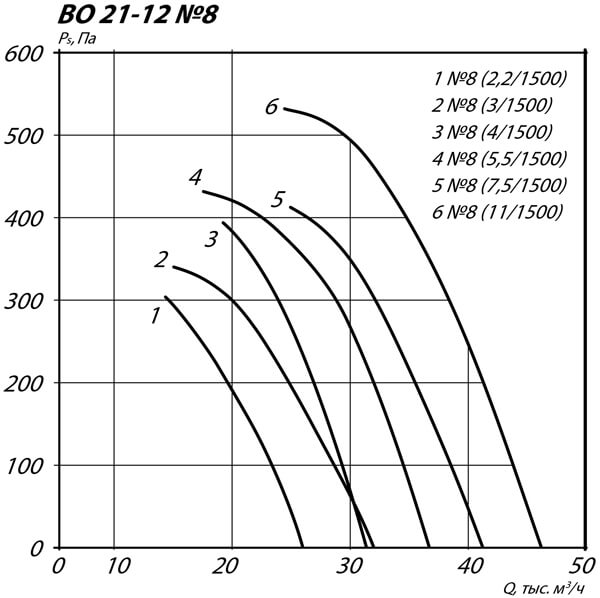

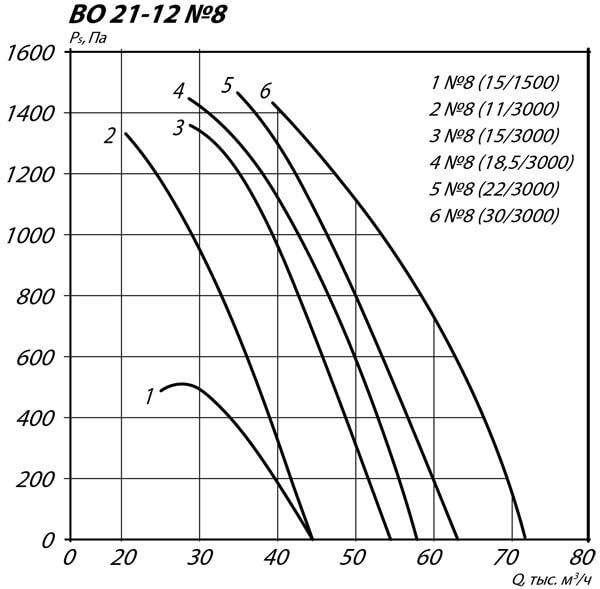

Аэродинамические характеристики



а8

а8-2

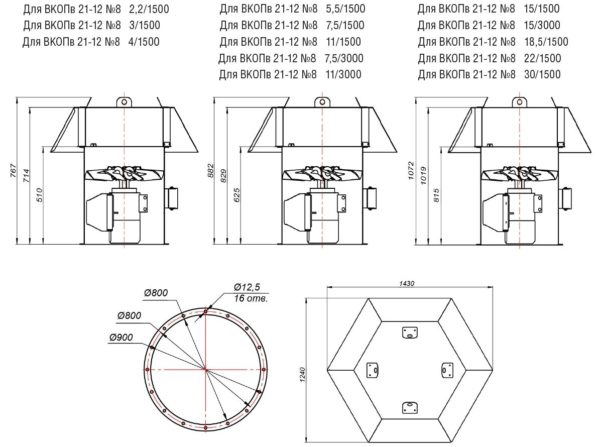

Габаритные размеры

габариты 21-12

Вентилятор Мощность двигателя, кВт Синхронная частота оборотов об/мин. L,мм. D, мм. D1, мм. D2, мм.
ВО 21-12 №8
2,2 1500
510
800
860
900
3 1500
4 1500
5,5 1500
625
7,5 1500
11 1500
15 1500 815
7,5 3000
625
11 3000
15 3000
815
18,5 3000
22 3000
30 3000

Описание

Назначение

Осевые вентиляторы серии ВО 21-12 №8 предназначены для оснащения, так называемых, систем подпора (приточных противодымных вентиляционных систем). Это устройства, соответствующие второй категории размещения (в соответствии с ГОСТ 15150-69). Для их использования подходят условия умеренного климата.

Вентиляционные приборы из этой серии эксплуатируются в следующих условиях:

  • температурные рамки окружающей среды – от минус сорока до плюс сорока градусов по Цельсию;
    виброскорость внешних источников вибрации в зоне установки вентилятора не должна превышать двух миллиметров в секунду;
  • перемещаемый воздух не должен содержать пыли, твёрдых примесей, волокон, липких и абразивных веществ, а также не должен быть агрессивным по отношению к сплавам алюминия, полиамидным соединениям и углеродистым сталям.

Конструкция

Для изготовления лопаток устройства использован полиамид, который усилен стекловолокном. на выполнение корпуса идёт окрашенная углеродистая сталь.

Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Важно! Данные вентиляторы не являются взрывозащитными и устойчивыми к коррозии.

Особенности

В связи с тем, что функционирование вентиляторов подпора связано с появлением в помещении избыточного статического давления, важным параметром этих приборов является статическое давление, которое они развивают.

Графики вентиляторов данной серии выполняются в виде соотношения статического давления и производительности прибора.

При подборе двигателей вентиляторов учитывается срок эксплуатации системы подпора. В ряде случаев допускается превышение номинальных показателей значений рабочего тока.
