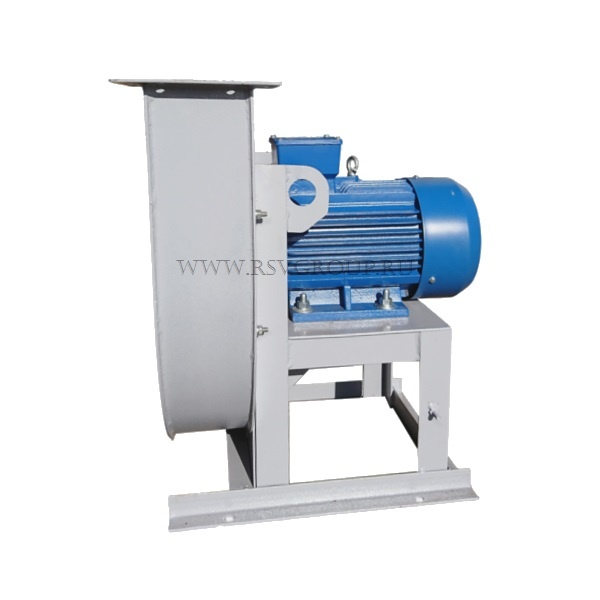

Вентилятор высокого давления ВР 12-26-2,5 общего и специального исполнения
- Давление – высокое
- Производительность – от 590 до 1010 м³/ч
- Количество лопаток – 32
- Направление вращения – правое и левое
Вентилятор радиальный ВР 12-26 №2,5
Цена от: 13 910 ₽
Наличие на складе по запросу
Наличие на складе по запросу
Характеристики
Технические характеристики ВР 12-26-2,5
| Вентиляторы | Эл. двигатель | Производительность тыс. м³/час | Полное давление, Па | Масса, кг |
| ВР 12-26 №2,5 (0,75 кВт 2810 об/мин) | АИР71А2 | 0,59-0,67 | 1650-1700 | 27,5 |
| ВР 12-26 №2,5 (1,1 кВт 2810 об/мин) | АИР71В2 | 0,59-1,01 | 1650-1660 | 29 |
Аэродинамические характеристики вентилятора ВЦ 12-26 №2,5

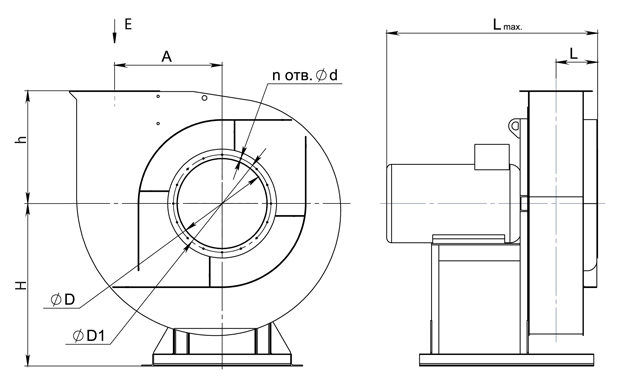

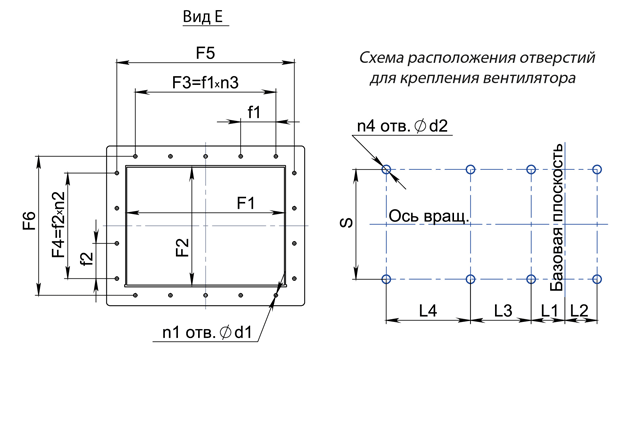

Габаритные размеры
| Вентилятор | А, мм | D, мм | D1, мм | F1, мм | F2, мм | F3, мм | F4, мм | F5, мм | F6, мм | H, мм | Lmax, мм | L, мм | L1, мм |
|
ВР 12-26 №2,5
|
150 | 204 | 240 | 100 | 75 | 80 | 80 | 135 | 110 | 250 | 390 | 43,5 | 39 |
| L3, мм | S, мм | d, мм | d1, мм | d2, мм | f1, мм | f2, мм | h, мм | n отв., шт | n1отв., шт | n2отв., шт | n3отв., шт | n4отв., шт | |
| 195 | 240 | 6 | 9 | 12 | 80 | 80 | 170 | 8 | 8 | 1 | 1 | 4 |
|
Типоразмер вентилятора
|
ПР0°/ЛЕВ0° | ПР45°/ЛЕВ45° | ПР90°/ЛЕВ90° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | |
|
ВР 12-26 №2,5
|
402 | 172 | 420 | 170 | 359 | 165 | 533 | 283 | 357 | 187 | 480 | 230 |
| ПР135°/ЛЕВ135° | ПР270°/ЛЕВ270° | ПР315°/ЛЕВ315° | ||||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | |
| 462 | 180 | 444 | 194 | 357 | 170 | 422 | 172 | 462 | 283 | 415 | 165 | |
Описание
Вентилятор высокого давления(ВВД) ВР 12-26 №2,5 применяют для перемещения неагрессивных газо-паровоздушных масс, в том числе и воздуха.
Особенности
При эксплуатации вентилятора должны соблюдаться следующие условия:
- перемещаемые газовые смеси не должны быть агрессивнее воздуха по отношению к простым углеродистым сталям;
- температура среды не выше 80°С для не теплостойких вентиляторов;
- содержание пыли в рабочей среде не более 0,1 г/м3;
- максимально допустимая фракция пыли 50 мкм;
- отсутствие в рабочей среде волокнистых и липких веществ.
Основные параметры и технические характеристики
- давление – высокое;
- тип всасывания — односторонний;
- корпус – неповоротный спиральный;
- угол разворота от 0° до 315°;
- лопатки рабочего колеса в количестве 32 штук загнуты вперёд;
- материал изготовления лопаток — углеродистая или нержавеющая сталь;
- направление вращения – левое или правое;
- подключается к трехфазной сети напряжением 380 В.
Вентилятор радиальный ВР 12-26-2.5 используется в технологических установках, шахтах, пневмотранспортных и других производственных установках, а также в стационарных системах вентиляции или кондиционирования.
Модификации
Варианты исполнения вентилятора высокого давления:
Вентиляторы радиальные высокого давления ВР 12-26-2,5 общего назначения (Н)
- для работы с обычными средами и газо-паровоздушными смесями;
- корпус выполнен из обычной углеродистой сталь;
- вращение левое или правое в первом исполнении;
- спиральный неповоротный корпус.
ВР 12-26 №2,5 В – взрывозащищённые (использование разнородных металлов)
- для работы со смесями температурой не более 80°С;
- способен перемещать газо-паровоздушные взрывоопасные смеси категорий IА, IIВ;
- рабочая среда не должна вызывать ускоренной коррозии стали (скорость коррозии до 0,1 мм в год);
- содержание пыли и других твердых примесей до 0,1 г/м3;
- отсутствие в рабочей среде волокнистых материалов, липких веществ.
ВР 12-26 №2,5 К1 – коррозионностойкий (нержавеющая сталь)
- для работы с воздухом температурой до 80°С;
- для перемещения паро-газовоздушных смесей;
- рабочая среда не должна вызывать быстрой коррозии нержавеющей стали (коррозия не больше 0,1 мм в год);
- содержание твердых примесей и пыли до 0,1г/м3;
- отсутствие в перемещаемой среде липких веществ и волокнистых частиц.
ВР 12-26-2,5 ВЖ2 – взрывозащищённые теплостойкие (из разнородных металлов)
- для работы со смесями температурой не более 200°С;
- для перемещения взрывоопасных газов категорий IIА, IIВ;
- рабочая среда не должна вызывать ускоренной коррозии латуни и углеродистой стали;
- содержание частиц пыли и примесей не более 0,1 г/м3;
- отсутствие в рабочей среде липких веществ, волокнистых материалов.
ВР 12-26-2,5 ВК1 – взрывозащищённые коррозионностойкие вентиляторы из нержавеющей стали с применением латуни
- для работы со смесями температурой до 80°С;
- для перемещения взрывоопасных смесей следующих категорий: IIА, IIВ;
- содержание твердых примесей до 0,1 г/м3;
- липкие и волокнистые вещества в перемещаемой паровоздушной среде должны отсутствовать.
Вентиляторы ВР 12-26 №2,5 ВК1Ж2 – взрывозащищённые тепло- и коррозионностойкие (нержавеющая сталь и латунь)
- для работы со смесями температурой до 200°С;
- для перемещения газовоздушных масс категорий IIА, IIВ;
- рабочая среда не должна вызывать ускоренной коррозии к применяемым видам стали;
- содержание твердых примесей до 0,1 г/м3;
- отсутствие в перемещаемой среде взрывчатых и липких веществ, а также примесей агрессивных паров и газов.
Оплата и доставка
Доставка по Москве и Московской области
При сумме заказа от 30 000 ₽, доставка в пределах Москвы и ближнего Подмосковья осуществляется собственным автотранспортом бесплатно
При сумме заказа до 30 000 ₽ стоимость доставки рассчитывается индивидуально
Доставка осуществляется в течение 1-3 дней с момента готовности Вашего заказа
Самовывоз осуществляется со склада: г. Москва, ул. Прянишникова, 19а стр.2
Доставка по России
- Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
Услуги транспортной компании оплачивает клиент
Доставка в Беларусь и страны таможенного союза
Осуществляем доставку вентиляционного оборудования в Беларусь и страны таможенного союза. При отправке через транспортные компании оплачивается только перевозка от Москвы в ваш город, стоимость перевозки получается низкой, т. к. транспортные компании возят сборными грузами.
- Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
Услуги транспортной компании оплачивает клиент
По запросу подберём перевозчика и рассчитаем доставку исходя из цены и качества
Гарантии на оборудование
Гарантия на оборудование поставляемое нашей организациейот 12 до 48 месяцев
Сертификаты
Подключение
Подготовка вентилятора к работе и порядок работы
1. Монтаж
1.1 Монтаж вентилятора должен производиться согласно Правилам устройства, монтажа и безопасной эксплуатации общепромышленных вентиляторов.
1.2 Перед монтажом вентилятора необходимо произвести внешний осмотр. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки и хранения, ввод вентиляторов в эксплуатацию без согласования с заводом-изготовителем запрещается. В целях предотвращения разбалансировки, запрещается демонтаж вращающихся частей без согласования с заводом-изготовителем.
Подключите электродвигатель по схеме, изображенной на внутренней стороне крышки коробки выводов электродвигателя, соблюдая все рекомендации Руководства по эксплуатации электродвигателя, а также Правила устройства и эксплуатации электроустановок и типовые Инструкции по охране труда при эксплуатации электроустановок.
1.3 При монтаже необходимо:
- осмотреть вентилятор, воздуховоды (при их наличии);
- убедиться в легком и плавном (без касаний и заеданий) вращения рабочего колеса.
- проверить затяжку болтовых соединений. Особое внимание обратить на крепление рабочего колеса на валу двигателя и самого двигателя;
- проверить соответствие напряжений питающей сети значениям, указанным на двигателе, заземлить вентилятор и двигатель;
- проверить сопротивление изоляции двигателя согласно его документации. При необходимости двигатель просушить;
- заземлить двигатель и вентилятор;
- проверить надежность присоединений токопроводящего кабеля к зажимам коробки выводов;
2. Пуск
2.1 Перед пуском необходимо убедится в наличии пускозащитных устройств (ПЗУ), проверить соответствие настройки теплового реле номинальному току обмотки электродвигателя.
Запрещается использовать вентилятор при отсутствии пускозащитных устройств (ПЗУ), либо их несоответствии номинальному току обмотки электродвигателя.
2.2 Перед пуском необходимо осмотреть вентилятор, воздуховоды (при их наличии), монтажную площадку, убедиться в отсутствии внутри посторонних предметов и оповестить персонал о пуске вентилятора.
2.3 При пуске вентилятора и во время его работы все действия на воздуховодах и у самого вентилятора (осмотр, очистка) должны быть прекращены.
2.4 Закрыть дросселирующее устройство (направляющий аппарат, заслонку, клапан и т.п.);
Запрещается производить пуск вентилятора, не подключенного к воздуховодной сети или с открытым дросселирующим устройством.
2.5 Для проверки работоспособности смонтированного вентилятора производят пробный пуск. Кратковременным включением двигателя проверить направление вращения, при необходимости изменить направление вращения переключением фаз на клеммах двигателя.
2.6 Включить двигатель, после достижения номинальной частоты вращения постепенно открывать дросселирующее устройство до достижения расчетных параметров вентилятора; измерить ток в каждой обмотке электродвигателя: ток не должен превышать номинальное значение, указанное на шильде (заводской табличке) электродвигателя или в его паспорте.
Не допускайте превышения номинального значения токов обмоток электродвигателя Inom для используемого напряжения питающей сети, указанное на маркировочной табличке электродвигателя.
2.7 Проверить работу вентилятора в течение часа.
Немедленно выключите электродвигатель при наличии посторонних стуков и шумов, а также повышенной вибрации, чрезмерном нагреве двигателя или других признаках ненормальной работы. Повторный пуск осуществляется только после устранения замеченных неполадок по разрешению завода-изготовителя.
При отсутствии дефектов вентилятор включается в нормальную работу.
Более подробная информация о правилах подключения, эксплуатации и техническом обслуживании вентиляторов указана в паспорте, который идет в комплекте с каждым устройством.
