Радиальный вентилятор среднего давления для систем дымоудаления №2
- Температурный режим – 400°С или 600°С
- Количество лопаток – 32
- Конструктивное исполнение – Схема 1
Аналог ВЦ 14-46 №2ДУ, ВР 300-45 №2ДУ
Вентилятор радиальный ВР 280-46 №2 ДУ
Цена от: 14 430 ₽
Наличие на складе по запросу
Наличие на складе по запросу
Характеристики
Технические характеристики ВР 280-46-2 Ду
|
Вентилятор Ду
|
Тип эл.дв-ля
|
Параметры в рабочей зоне |
Масса, кг
|
Виброизоляторы | |||||
| Произв-ность, тыс. м³/ч | Дав. Па при t=20С | Дав. Па при t=200С | Дав. Па при t=400C | Дав. Па при t=600С | Марка | Кол-во | |||
| ВР 280-46 №2 ДУ (0,18 кВт 1500 об/мин) | АИР56В4 | 0,57-0,80 | 270-310 | 167-192 | 118-136 | 91-105 | 21 |
ДО-38
|
4
|
| ВР 280-46 №2 ДУ (0,25 кВт 1500 об/мин) | АИР63А4 | 0,57-1,07 | 270-330 | 167-204 | 118-145 | 91-112 | 23 | ||
| ВР 280-46 №2 ДУ (0,37 кВт 1500 об/мин) | АИР63В4 | 0,57-1,30 | 270-305 | 167-189 | 118-134 | 91-103 | 23 | ||
| ВР 280-46 №2 ДУ (1,1 кВт 3000 об/мин) | АИР71В2 | 1,11-1,57 | 1080-1210 | 668-749 | 475-532 | 367-411 | 26 | ||
| ВР 280-46 №2 ДУ (1,5 кВт 3000 об/мин) | АИР80А2 | 1,11-2,00 | 1080-1310 | 668-811 | 475-576 | 376-445 | 26 | ||
| ВР 280-46 №2 ДУ (2,2 кВт 3000 об/мин) | АИР80В2 | 1,11-2,55 | 1080-1220 | 668-755 | 475-536 | 367-414 | 32 | ||

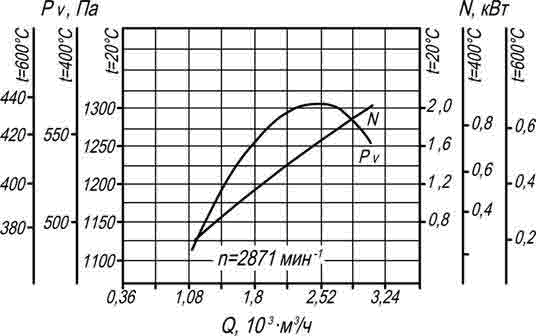

Аэродинамические характеристики ВР 280-46 №2 ДУ
Габаритные размеры
| Вентилятор | А, мм | D, мм | D1, мм | F1, мм | F2, мм | F3, мм | F4, мм | F5, мм | F6, мм | H, мм | Lmax, мм | L, мм | L1, мм | L2, мм | L3, мм | L4, мм |
| ВР 280-46 №2ДУ | 130 | 212 | 245 | 140 | 140 | – | – | 162 | 162 | 250 | 600 | 148 | 58 | – | 210 | – |
| Вентилятор | L5, мм | S, мм | S1, мм | S2, мм | d, мм | d1, мм | d2, мм | d3, мм | d4, мм | h, мм | n , шт | n1 , шт | n2 , шт | n3 , шт | n4 , шт | |
| ВР 280-46 №2ДУ | – | 220 | – | – | 8 | 8 | – | – | 12 | 166 | 6 | 4 | – | – | 4 | |
|
Вентилятор
|
B, мм
|
ПР0°/Л0° |
H2, мм
|
B, мм
|
ПР45°/Л45° |
H2, мм
|
B, мм
|
ПР90°/Л90° |
H2, мм
|
|||
| B1, мм | H1, мм | B1, мм | H1, мм | B1, мм | H1, мм | |||||||
| ВР 280-46 №2ДУ | 373 | 153 | 416 | 166 | 330 | 140 | 522 | 272 | 343 | 177 | 470 | 220 |
|
Вентилятор
|
B, мм
|
ПР135°/Л135° |
H2, мм
|
B, мм
|
ПР270°/Л270° |
H2, мм
|
B, мм
|
ПР315°/Л315° |
H2, мм
|
|||
| B1, мм | H1, мм | B1, мм | H1, мм | B1, мм | H1, мм | |||||||
| ВР 280-46 №2ДУ | 437 | 165 | 440 | 190 | 343 | 166 | 403 | 153 | 438 | 272 | 390 | 140 |
Описание
О модели
Вентилятор дымоудаления ВР 280-46 №2Ду одностороннего всасывания предназначен для удаления дыма, воздушных смесей и тепла из помещений, возникающих при пожаре.
Монтаж оборудования проводится в вентиляционных камерах и в помещениях, где нет постоянного пребывания людей. Монтаж прост и осуществляется через фланцы с применением гибких вставок.
Назначение
Вентилятор используется в вентиляционных системах или системах обменной вентиляции во всех зданиях (кроме зданий повышенной взрывопожарной опасности). Устанавливается в жилых, административных и общепромышленных помещениях.
Особенности
Вентилятор состоит из рамы, колеса (с 32 лопатками загнутыми вперед), корпуса (спиральный поворотный), двух патрубков и двигателя. Прибор имеет следующие технические характеристики:
- давление – от 270 Па до 1310 Па;
- работа до 120 мин. при температуре 400°C, до 90 мин. при 600°C;
- двигатель – асинхронный (напряжение – 380 В);
- корпус – поворотный спиральный;
- материал корпуса – оцинкованная сталь со специальным покрытием;
- рабочее колесо – может быть из жаростойкой углеродистой стали;
- частота оборотов в минуту – от 1500 до 3000;
- мощность двигателя (кВТ) – от 0,18 до 2,2;
- направленность вращения – левое, правое.
Справка: модели отличаются мощностью и типом электродвигателя, частотой вращения колеса, производительностью, давлением и массой.
Условия эксплуатации
Вентилятор для дымоудаления ВР 280-46-2Ду допускается к эксплуатации в условиях умеренного и холодного климата при температуре от -45°C до +40°C при относительной влажности до 80% в любых зонах сейсмоопасности. Требует надежной защиты от осадков. В помещении не должно быть легковоспламеняющихся, волокнистых материалов, взрывоопасных и липких веществ, паров.
Оплата и доставка
Доставка по Москве и Московской области
При сумме заказа от 30 000 ₽, доставка в пределах Москвы и ближнего Подмосковья осуществляется собственным автотранспортом бесплатно
При сумме заказа до 30 000 ₽ стоимость доставки рассчитывается индивидуально
Доставка осуществляется в течение 1-3 дней с момента готовности Вашего заказа
Самовывоз осуществляется со склада: г. Москва, ул. Прянишникова, 19а стр.2
Доставка по России
- Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
Услуги транспортной компании оплачивает клиент
Доставка в Беларусь и страны таможенного союза
Осуществляем доставку вентиляционного оборудования в Беларусь и страны таможенного союза. При отправке через транспортные компании оплачивается только перевозка от Москвы в ваш город, стоимость перевозки получается низкой, т. к. транспортные компании возят сборными грузами.
- Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
Услуги транспортной компании оплачивает клиент
По запросу подберём перевозчика и рассчитаем доставку исходя из цены и качества
Гарантии на оборудование
Гарантия на оборудование поставляемое нашей организациейот 12 до 48 месяцев
Подключение
Подготовка вентилятора к работе и порядок работы
1. Монтаж
1.1 Монтаж вентилятора должен производиться согласно Правилам устройства, монтажа и безопасной эксплуатации общепромышленных вентиляторов.
1.2 Перед монтажом вентилятора необходимо произвести внешний осмотр. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки и хранения, ввод вентиляторов в эксплуатацию без согласования с заводом-изготовителем запрещается. В целях предотвращения разбалансировки, запрещается демонтаж вращающихся частей без согласования с заводом-изготовителем.
Подключите электродвигатель по схеме, изображенной на внутренней стороне крышки коробки выводов электродвигателя, соблюдая все рекомендации Руководства по эксплуатации электродвигателя, а также Правила устройства и эксплуатации электроустановок и типовые Инструкции по охране труда при эксплуатации электроустановок.
1.3 При монтаже необходимо:
- осмотреть вентилятор, воздуховоды (при их наличии);
- убедиться в легком и плавном (без касаний и заеданий) вращения рабочего колеса.
- проверить затяжку болтовых соединений. Особое внимание обратить на крепление рабочего колеса на валу двигателя и самого двигателя;
- проверить соответствие напряжений питающей сети значениям, указанным на двигателе, заземлить вентилятор и двигатель;
- проверить сопротивление изоляции двигателя согласно его документации. При необходимости двигатель просушить;
- заземлить двигатель и вентилятор;
- проверить надежность присоединений токопроводящего кабеля к зажимам коробки выводов;
2. Пуск
2.1 Перед пуском необходимо убедится в наличии пускозащитных устройств (ПЗУ), проверить соответствие настройки теплового реле номинальному току обмотки электродвигателя.
Запрещается использовать вентилятор при отсутствии пускозащитных устройств (ПЗУ), либо их несоответствии номинальному току обмотки электродвигателя.
2.2 Перед пуском необходимо осмотреть вентилятор, воздуховоды (при их наличии), монтажную площадку, убедиться в отсутствии внутри посторонних предметов и оповестить персонал о пуске вентилятора.
2.3 При пуске вентилятора и во время его работы все действия на воздуховодах и у самого вентилятора (осмотр, очистка) должны быть прекращены.
2.4 Закрыть дросселирующее устройство (направляющий аппарат, заслонку, клапан и т.п.);
Запрещается производить пуск вентилятора, не подключенного к воздуховодной сети или с открытым дросселирующим устройством.
2.5 Для проверки работоспособности смонтированного вентилятора производят пробный пуск. Кратковременным включением двигателя проверить направление вращения, при необходимости изменить направление вращения переключением фаз на клеммах двигателя.
2.6 Включить двигатель, после достижения номинальной частоты вращения постепенно открывать дросселирующее устройство до достижения расчетных параметров вентилятора; измерить ток в каждой обмотке электродвигателя: ток не должен превышать номинальное значение, указанное на шильде (заводской табличке) электродвигателя или в его паспорте.
Не допускайте превышения номинального значения токов обмоток электродвигателя Inom для используемого напряжения питающей сети, указанное на маркировочной табличке электродвигателя.
2.7 Проверить работу вентилятора в течение часа.
Немедленно выключите электродвигатель при наличии посторонних стуков и шумов, а также повышенной вибрации, чрезмерном нагреве двигателя или других признаках ненормальной работы. Повторный пуск осуществляется только после устранения замеченных неполадок по разрешению завода-изготовителя.
При отсутствии дефектов вентилятор включается в нормальную работу.
Более подробная информация о правилах подключения, эксплуатации и техническом обслуживании вентиляторов указана в паспорте, который идет в комплекте с каждым устройством.
