Вентилятор радиальный ВР 280-46 №3,15 ДУ

Вентилятор радиальный ВР 280-46 №3,15 ДУ

Цена от: 17 620

Наличие на складе по запросу

Радиальный вентилятор среднего давления для систем дымоудаления №3.15

  • Температурный режим — 400°С или 600°С
  • Количество лопаток — 32
  • Конструктивное исполнение — Схема 1

Аналог ВЦ 14-46 №3,15ДУ и ВР 300-45 №3,15ДУ



Категория:

Характеристики

Технические характеристики ВР 280-46-3,15 Ду

Вентилятор Ду
Тип эл.дв-ля
Параметры в рабочей зоне
Масса, кг
Виброизоляторы
Произв-ность, тыс. м³/ч Дав. Па при t=20С Дав. Па при t=200С Дав. Па при t=400C Дав. Па при t=600С Марка Кол-во
ВР 280-46 №3,15 ДУ (0,37 кВт 1000 об/мин) АИР71А6 1,18-1,60 320-370 198-229 140-162 108-125 45
ДО-38
4
ВР 280-46 №3,15 ДУ (0,55 кВт 1000 об/мин) АИР71В6 1,18-2,61 320-405 198-251 140-178 108-137 45
ВР 280-46 №3,15 ДУ (0,75 кВт 1000 об/мин) АИР80А6 1,18-3,35 320-390 198-241 140-171 108-132 48
ВР 280-46 №3,15 ДУ (1,1 кВт 1000 об/мин) АИР80В6 1,18-3,55 320-380 198-235 140-167 108-129 48
ВР 280-46 №3,15 ДУ (1,1 кВт 1500 об/мин) АИР80А4 1,79-2,60 710-860 439-532 312-378 241-292 48
ВР 280-46 №3,15 ДУ (1,5 кВт 1500 об/мин) АИР80В4 1,79-3,40 710-910 439-563 312-400 241-309 49
ВР 280-46 №3,15 ДУ (2,2 кВт 1500 об/мин) АИР90L4 1,79-4,80 710-900 439-557 312-396 241-306 53
ВР 280-46 №3,15 ДУ (3 кВт 1500 об/мин) АИР100S4 1,79-5,4 710-890 439-551 312-391 341-302 74 ДО-39 4

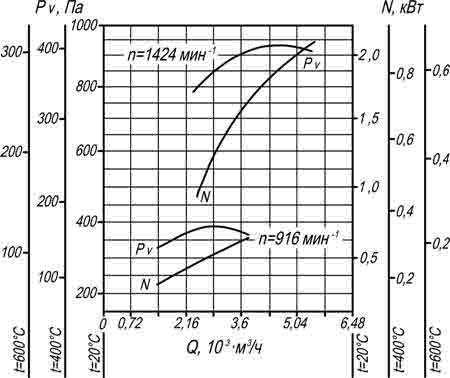

Аэродинамические характеристики ВР 280-46 №3,15 ДУ

а3,15

Габаритные размеры

габариты-сх
габариты сх5-2

Вентилятор А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм L3, мм L4, мм
ВР 28046 №3,15ДУ 205 318 353 221 221 243 243 410 729 188 316 84
Вентилятор L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм d3, мм d4, мм h, мм n , шт n1 , шт n2 , шт n3 , шт n4 , шт
ВР 280-46 №3,15ДУ 220 8 8 12 238 8 4 4

габ8677-угл

Вентилятор
B, мм
ПР0°/Л0°
H2, мм
B, мм
ПР45°/Л45°
H2, мм
B, мм
ПР90°/Л90°
H2, мм
B1, мм H1, мм B1, мм H1, мм B1, мм H1, мм
ВР 280-46 №3,15ДУ 575 240 648 238 516 219 815 405 517 279 746 336
Вентилятор
B, мм
ПР135°/Л135°
H2, мм
B, мм
ПР270°/Л270°
H2, мм
B, мм
ПР315°/Л315°
H2, мм
B1, мм H1, мм B1, мм H1, мм B1, мм H1, мм
ВР 280-46 №3,15ДУ 665 259 708 298 517 238 650 240 664 405 630 220

Описание

Назначение

Вентиляторы ряда ВР 280-46 3,15 ДУ предназначены для быстрого дымоудаления из помещения, а также для отвода тепла высокой температуры. Для этого корпус устройства изготовлен из стали, а рабочее колесо имеет до 32 изогнутых лопастей.

Данное оборудование предназначено для работы на промышленных объектах, а также складских помещениях. Он выдерживает температуру до 600 градусов в течение полутора часов, до 400 градусов – на протяжении трех часов. Неактивен к дымовоздушным смесям. Вентилятор ВР 280-46 №3,15 ДУ включается автоматически через общую вентиляционную систему. Не применяется для жилых помещений класса А и Б.

Особенности

Согласно техническим характеристикам, установка устройства разрешается в климатической зоне от 1-ой до 4-ой категории. При этом согласно проведенной сертификации, помещение для установки вентилятора должно соответствовать ряду требований:

  • температура находится в балансе от минус 40 до плюс 40 градусов;
  • низкий уровень запыленности до 10 г/см3;
  • отсутствие паров агрессивных газов и испарений.

Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Важно! После установки технический показатель виброскорости не должен превышать 2мм/с при работе от внешних источников. Установка ВР 280-46 3.15 ДУ проводится согласно Правилам устройства электроустановок. Обязательно заземление. Транспортировка по всем каналам, кроме воздушного, проходит в соответствии с правилами упаковки и без ограничений. После транспортировки вентилятор включается лишь через сутки.

Оплата и доставка

Доставка по Москве и Московской области

  • При сумме заказа от 20 000 ₽, доставка в пределах Москвы и ближнего Подмосковья осуществляется собственным автотранспортом бесплатно

  • При сумме заказа до 20 000 ₽ стоимость доставки рассчитывается индивидуально

  • Доставка осуществляется в течение 1-3 дней с момента готовности Вашего заказа

  • Самовывоз осуществляется со склада: г. Москва, Пакгаузное шоссе, 6

Доставка по России

  • Бесплатная доставка оборудования нашего производства в Екатеринбург, Новосибирск и Воронеж

  • Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
  • Услуги транспортной компании оплачивает клиент

Доставка в Казахстан, Беларусь и страны таможенного союза

Осуществляем доставку вентиляционного оборудования в Казахстан, Беларусь и страны таможенного союза. При отправке через транспортные компании оплачивается только перевозка от Москвы в ваш город, стоимость перевозки получается низкой, т. к. транспортные компании возят сборными грузами.

  • Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
  • Услуги транспортной компании оплачивает клиент

  • По запросу подберём перевозчика и рассчитаем доставку исходя из цены и качества

Гарантии на оборудование

  • Гарантия на оборудование поставляемое нашей организациейот 12 до 48 месяцев

Подключение

Подготовка вентилятора к работе и порядок работы

1. Монтаж

1.1 Монтаж вентилятора должен производиться согласно Правилам устройства, монтажа и безопасной эксплуатации общепромышленных вентиляторов.

1.2 Перед монтажом вентилятора необходимо произвести внешний осмотр. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки и хранения, ввод вентиляторов в эксплуатацию без согласования с заводом-изготовителем запрещается. В целях предотвращения разбалансировки, запрещается демонтаж вращающихся частей без согласования с заводом-изготовителем.

Подключите электродвигатель по схеме, изображенной на внутренней стороне крышки коробки выводов электродвигателя, соблюдая все рекомендации Руководства по эксплуатации электродвигателя, а также Правила устройства и эксплуатации электроустановок и типовые Инструкции по охране труда при эксплуатации электроустановок.

1.3 При монтаже необходимо:

  • осмотреть вентилятор, воздуховоды (при их наличии);
  • убедиться в легком и плавном (без касаний и заеданий) вращения рабочего колеса.
  • проверить затяжку болтовых соединений. Особое внимание обратить на крепление рабочего колеса на валу двигателя и самого двигателя;
  • проверить соответствие напряжений питающей сети значениям, указанным на двигателе, заземлить вентилятор и двигатель;
  • проверить сопротивление изоляции двигателя согласно его документации. При необходимости двигатель просушить;
  • заземлить двигатель и вентилятор;
  • проверить надежность присоединений токопроводящего кабеля к зажимам коробки выводов;

2. Пуск

2.1 Перед пуском необходимо убедится в наличии пускозащитных устройств (ПЗУ), проверить соответствие настройки теплового реле номинальному току обмотки электродвигателя.

Запрещается использовать вентилятор при отсутствии пускозащитных устройств (ПЗУ), либо их несоответствии номинальному току обмотки электродвигателя.

2.2 Перед пуском необходимо осмотреть вентилятор, воздуховоды (при их наличии), монтажную площадку, убедиться в отсутствии внутри посторонних предметов и оповестить персонал о пуске вентилятора.
2.3 При пуске вентилятора и во время его работы все действия на воздуховодах и у самого вентилятора (осмотр, очистка) должны быть прекращены.
2.4 Закрыть дросселирующее устройство (направляющий аппарат, заслонку, клапан и т.п.);

Запрещается производить пуск вентилятора, не подключенного к воздуховодной сети или с открытым дросселирующим устройством.

2.5 Для проверки работоспособности смонтированного вентилятора производят пробный пуск. Кратковременным включением двигателя проверить направление вращения, при необходимости изменить направление вращения переключением фаз на клеммах двигателя.
2.6 Включить двигатель, после достижения номинальной частоты вращения постепенно открывать дросселирующее устройство до достижения расчетных параметров вентилятора; измерить ток в каждой обмотке электродвигателя: ток не должен превышать номинальное значение, указанное на шильде (заводской табличке) электродвигателя или в его паспорте.

Не допускайте превышения номинального значения токов обмоток электродвигателя Inom для используемого напряжения питающей сети, указанное на маркировочной табличке электродвигателя.

2.7 Проверить работу вентилятора в течение часа.

Немедленно выключите электродвигатель при наличии посторонних стуков и шумов, а также повышенной вибрации, чрезмерном нагреве двигателя или других признаках ненормальной работы. Повторный пуск осуществляется только после устранения замеченных неполадок по разрешению завода-изготовителя.

При отсутствии дефектов вентилятор включается в нормальную работу.

Более подробная информация о правилах подключения, эксплуатации и техническом обслуживании вентиляторов указана в паспорте, который идет в комплекте с каждым устройством.
