Вентилятор радиальный ВР 80-75 №12,5

Цена от: 162 842

Наличие на складе по запросу

Радиальный вентилятор низкого давления №12,5 общего и специального исполнения

*Цена указана за вентилятор без электродвигателя

  • Исполнения — Общепром., Ж2, К1, К1Ж2, В, ВЖ2, ВК1, ВК3
  • Количество лопаток — 12
  • Конструктивное исполнение — схема 1, 5
  • Дополнительно — гибкие вставки, виброизоляторы

Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Аналоги — ВЦ 4-70, ВЦ 4-75, Ц 4-70, Ц 4-75, ВР 80-70

Категория:

Характеристики

Технические характеристики вентилятора ВР 80-75-12,5

Вентилятор
Исп.
Диаметр колеса
Тип электродвигателя
Параметры в рабочей зоне
Масса, кг
Виброизоляторы
Производ-сть, 1000хм³/час Полное давление, Па Марка Кол-во
ВР 80-75 №12,5 (15 кВт 750 об/мин)
1
0,9 180М8 237,-54,6 980-385 1180
ДО-44
6
ВР 80-75 №12,5 (18,5 кВт 750 об/мин) 0,95 200М8 33,7-58,1 1170-590 1490
ВР 80-75 №12,5 (22 кВт 750 об/мин) 1 200L8 31,1-61,5 1350-700 1380
ВР 80-75 №12,5 (30 кВт 750 об/мин) 1,05 225M8 34,1-69,1 1600-750 1410
ВР 80-75 №12,5 (37 кВт 750 об/мин) 1,1 250S8 34,1-70,5 1870-895 1430

Аэродинамические характеристики вентилятора ВР 80-75 12,5 исп. 1

а12,5

а12,5-2

Технические характеристики вентилятора ВР 80-75-12,5 схема 5

Вентилятор
Исп.
Диаметр колеса
Тип электродвигателя
Параметры в рабочей зоне
Масса, кг
Виброизоляторы
Производ-сть, 1000хм³/час Полное давление, Па Марка Кол-во
ВР 80-75 №12,5 (3 кВт 385 об/мин)
5
1
подбор 13,7-33,5 375-154 1180
ДО-44
6
ВР 80-75 №12,5 (4 кВт 425 об/мин) подбор 14,8-36,1 455-190 1210
ВР 80-75 №12,5 (5,5 кВт 475 об/мин) подбор 16,5-40,1 580-245 1240
ВР 80-75 №12,5 (7,5 кВт 535 об/мин) подбор 18,6-45,1 730-300 1270
ВР 80-75 №12,5 (11 кВт 605 об/мин) подбор 21,8-52,1 920-380 980
ВР 80-75 №12,5 (15 кВт 675 об/мин) подбор 23,5-58,1 1180-470 1020
ВР 80-75 №12,5 (18,5 кВт 720 об/мин) подбор 25,1-61,1 1310-540 1050
ВР 80-75 №12,5 (22 кВт 765 об/мин) подбор 26,7-65,1 1490-610 1100
ВР 80-75 №12,5 (30 кВт 850 об/мин) подбор 29,8-71,4 1820-750 1150

Аэродинамические характеристики вентилятора ВР 80-75 12,5 исп. 5

а12,5-5

Габаритные размеры

габариты-сх
габариты сх5-2

Вентилятор А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм L, мм L, мм L1, мм L2, мм L3, мм L4, мм
ВР 80-75 №12,5 813 1250 1310 875 875 906 906 1350 1826 407 268 407
Вентилятор L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм f1, мм f2, мм h, мм n , шт n1 , шт n2 , шт n3 , шт n4 , шт
ВР 80-75 №12,5 1260 14 10 800 16 4 6

габ8677-угл

Вентилятор
B, мм
ПР0°/Л0°
H2, мм
B, мм
ПР45°/Л45°
H2, мм
B, мм
ПР90°/Л90°
H2, мм
B1, мм H1, мм B1, мм H1, мм B1, мм H1, мм
ВР 80-75 №12,5 2204 924 2150 800 2015 842 2820 1470 1890 1090 2630 1280
Вентилятор
B, мм
ПР135°/Л135°
H2, мм
B, мм
ПР270°/Л270°
H2, мм
B, мм
ПР315°/Л315°
H2, мм
B1, мм H1, мм B1, мм H1, мм B1, мм H1, мм
ВР 80-75 №12,5 2478 1007 2523 1173 1890 800 2275 925 2478 1470 2192 842

габ8677сх5-1
габ8677сх5-2

Вентилятор А, мм D, мм D1, мм F1, мм F2, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм L3, мм
№6,3 410 633 668 441 441 472 472 720 1202 299 229 229 602
№8 520 803 850 560 560 592 592 907 1322 388 161 161 239
№10 650 1000 1040 700 700 754 754 1237 1455 452 223 223 345
№12,5 813 1250 1310 875 875 906 906 1375 1745 546 294 294 505
Вентилятор L4, мм L5, мм S, мм S1, мм S2, мм d, мм d1, мм d4, мм h, мм nотв., шт n1отв., шт n4отв., шт
№6,3 977 460 206 10 10 14 420 8 4 6
№8 591 591 1082 1082 754 12 10 14 533 16 4 8
№10 726 318 1237 1237 828 12 10 16 646 16 4 10
№12,5 322 825 1412 1412 920 14 10 16 800 16 4 10

8677сх5угл
8677сх5угсп

№ вентилятора
ПР0°/ЛЕВ0° ПР45°/ЛЕВ45° ПР90°/ЛЕВ90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
6,3 1512 660 1140 420 1446 595 1483 763 1407 556 1380 660
8 1856 830 1440 533 1780 754 1870 963 1730 704 1737 830
10 2374 1030 1883 646 2283 939 2421 1184 2218 874 2267 1030
12,5 2960 1280 2175 800 2850 1173 2845 1470 2768 1090 2653 1280
№ вентилятора
ПР270°/ЛЕВ270° ПР315°/ЛЕВ315° ПР0°/ЛЕВ0°/СПЕЦ.
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
6,3 1271 420 1198 478 1614 763 1159 439 1328 477 1140 420
8 1559 533 1512 605 1989 963 1463 556 1632 606 1440 533
10 1990 646 1982 745 2528 1184 1917 680 2088 745 1883 646
12,5 2478 800 2300 925 2148 1470 2218 843 2604 925 2175 800
№ вентилятора
ПР45°/ЛЕВ45°/СПЕЦ. ПР90°/ЛЕВ90°/СПЕЦ. ПР135°/ЛЕВ135°/СПЕЦ.
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
6,3 1288 437 1483 763 1271 420 1380 660 1614 763 1315 595
8 1582 556 1870 963 1559 533 1737 830 1989 963 1661 754
10 2024 680 2421 1184 1990 646 2267 1030 2528 1184 2176 939
12,5 2520 842 2845 1470 2478 800 2653 1280 3148 1470 2548 1173

Описание

Особенности

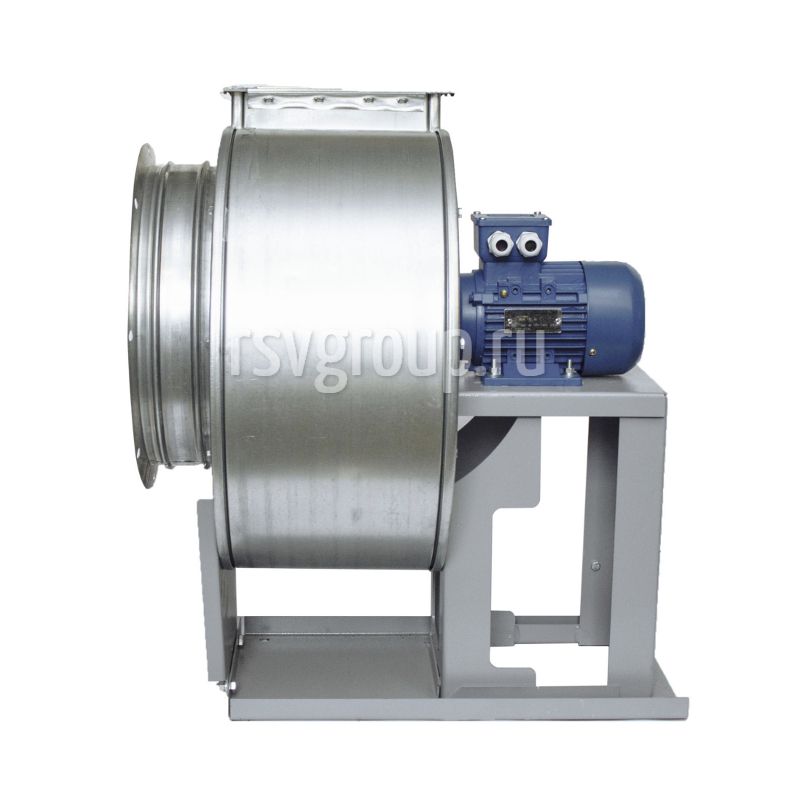

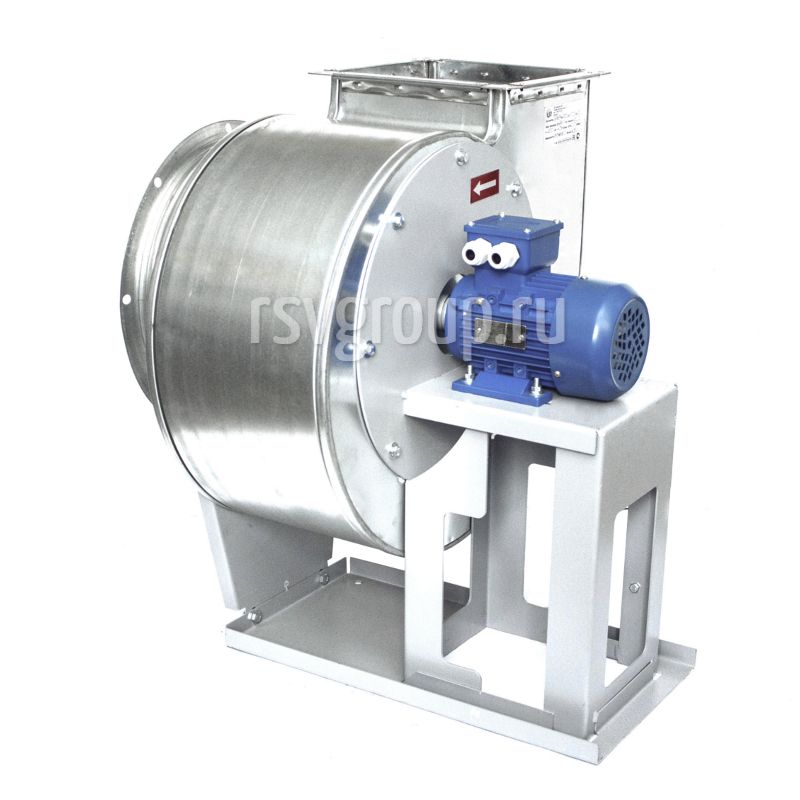

Конструкция радиального вентилятора низкого давления модели ВР 80-75 №12,5 представляет собой моноблок. На сварной раме из стальных уголков закрепляется металлический корпус «улитка». Он имеет два патрубка (всасывание и нагнетание), на их фланцах есть специальные отверстия, позволяющие прикрепить прибор к воздуховоду сети вентиляции.

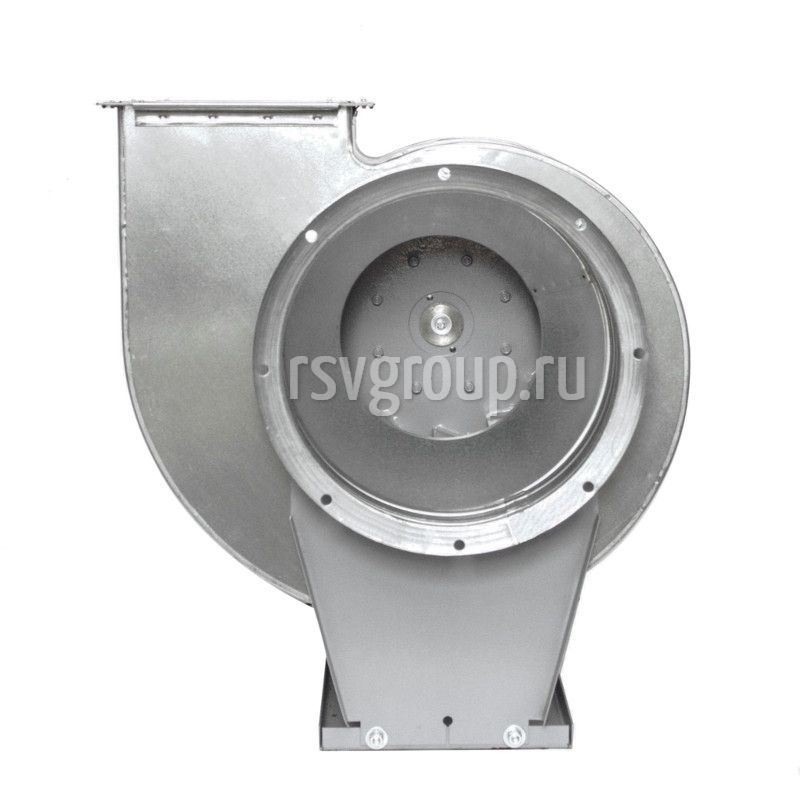

Корпус аппарата можно повернуть относительно рамы на угол от 0 до 315. Это дает возможность установить под правильным углом выходной патрубок. Рабочее колесо агрегата, оснащенное 12 загнутыми назад лопастями, размещено внутри его корпуса. Колесо может вращаться в разных направлениях, поэтому выделяют приборы правого и левого типов вращения.

В основании сварной рамы есть специальные отверстия для монтажа прибора. При установке желательно применять специальные виброизоляторы (входят в дополнительную комплектацию вентилятора).

Радиальные (центробежные) вентиляторы ВР 80-75 12,5 используются для перемещения воздуха и газов, температура которых не превышает 80°С. Количество пыли и других твердых компонентов не должно превышать 0,1г/м3, наличие волокон, взрывчатых веществ и липких компонентов не допускается.

Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Важно! Использование прибора вне сети вентиляции запрещено! Включать и отключать прибор можно только при помощи пускозащитной аппаратуры, соответствующей характеристикам двигателя!

Модификации

Аппараты этой модели изготавливаются по первой (соединение рабочего колеса с двигателем напрямую) и пятой (с помощью ременной передачи) конструкционным схемам. Вентиляторы могут быть изготовлены из стали (нержавеющей ВР 80-75-12,5К1 или углеродистой), сплава на основе алюминия ВР 80-75-12,5ВК3 или же нескольких разных металлов ВР 80-75-12,5В. Так же производятся особые жаростойкие вентиляторы ВР 80-75-12,5Ж2.

Оплата и доставка

Доставка по Москве и Московской области

  • При сумме заказа от 20 000 ₽, доставка в пределах Москвы и ближнего Подмосковья осуществляется собственным автотранспортом бесплатно

  • При сумме заказа до 20 000 ₽ стоимость доставки рассчитывается индивидуально

  • Доставка осуществляется в течение 1-3 дней с момента готовности Вашего заказа

  • Самовывоз осуществляется со склада: г. Москва, Пакгаузное шоссе, 6

Доставка по России

  • Бесплатная доставка оборудования нашего производства в Екатеринбург, Новосибирск и Воронеж

  • Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
  • Услуги транспортной компании оплачивает клиент

Доставка в Казахстан, Беларусь и страны таможенного союза

Осуществляем доставку вентиляционного оборудования в Казахстан, Беларусь и страны таможенного союза. При отправке через транспортные компании оплачивается только перевозка от Москвы в ваш город, стоимость перевозки получается низкой, т. к. транспортные компании возят сборными грузами.

  • Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
  • Услуги транспортной компании оплачивает клиент

  • По запросу подберём перевозчика и рассчитаем доставку исходя из цены и качества

Гарантии на оборудование

  • Гарантия на оборудование поставляемое нашей организациейот 12 до 48 месяцев

Сертификаты

декларация радиальные

Подключение

Подготовка вентилятора к работе и порядок работы

1. Монтаж

1.1 Монтаж вентилятора должен производиться согласно Правилам устройства, монтажа и безопасной эксплуатации общепромышленных вентиляторов.

1.2 Перед монтажом вентилятора необходимо произвести внешний осмотр. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки и хранения, ввод вентиляторов в эксплуатацию без согласования с заводом-изготовителем запрещается. В целях предотвращения разбалансировки, запрещается демонтаж вращающихся частей без согласования с заводом-изготовителем.

Подключите электродвигатель по схеме, изображенной на внутренней стороне крышки коробки выводов электродвигателя, соблюдая все рекомендации Руководства по эксплуатации электродвигателя, а также Правила устройства и эксплуатации электроустановок и типовые Инструкции по охране труда при эксплуатации электроустановок.

1.3 При монтаже необходимо:

  • осмотреть вентилятор, воздуховоды (при их наличии);
  • убедиться в легком и плавном (без касаний и заеданий) вращения рабочего колеса.
  • проверить затяжку болтовых соединений. Особое внимание обратить на крепление рабочего колеса на валу двигателя и самого двигателя;
  • проверить соответствие напряжений питающей сети значениям, указанным на двигателе, заземлить вентилятор и двигатель;
  • проверить сопротивление изоляции двигателя согласно его документации. При необходимости двигатель просушить;
  • заземлить двигатель и вентилятор;
  • проверить надежность присоединений токопроводящего кабеля к зажимам коробки выводов;

2. Пуск

2.1 Перед пуском необходимо убедится в наличии пускозащитных устройств (ПЗУ), проверить соответствие настройки теплового реле номинальному току обмотки электродвигателя.

Запрещается использовать вентилятор при отсутствии пускозащитных устройств (ПЗУ), либо их несоответствии номинальному току обмотки электродвигателя.

2.2 Перед пуском необходимо осмотреть вентилятор, воздуховоды (при их наличии), монтажную площадку, убедиться в отсутствии внутри посторонних предметов и оповестить персонал о пуске вентилятора.
2.3 При пуске вентилятора и во время его работы все действия на воздуховодах и у самого вентилятора (осмотр, очистка) должны быть прекращены.
2.4 Закрыть дросселирующее устройство (направляющий аппарат, заслонку, клапан и т.п.);

Запрещается производить пуск вентилятора, не подключенного к воздуховодной сети или с открытым дросселирующим устройством.

2.5 Для проверки работоспособности смонтированного вентилятора производят пробный пуск. Кратковременным включением двигателя проверить направление вращения, при необходимости изменить направление вращения переключением фаз на клеммах двигателя.
2.6 Включить двигатель, после достижения номинальной частоты вращения постепенно открывать дросселирующее устройство до достижения расчетных параметров вентилятора; измерить ток в каждой обмотке электродвигателя: ток не должен превышать номинальное значение, указанное на шильде (заводской табличке) электродвигателя или в его паспорте.

Не допускайте превышения номинального значения токов обмоток электродвигателя Inom для используемого напряжения питающей сети, указанное на маркировочной табличке электродвигателя.

2.7 Проверить работу вентилятора в течение часа.

Немедленно выключите электродвигатель при наличии посторонних стуков и шумов, а также повышенной вибрации, чрезмерном нагреве двигателя или других признаках ненормальной работы. Повторный пуск осуществляется только после устранения замеченных неполадок по разрешению завода-изготовителя.

При отсутствии дефектов вентилятор включается в нормальную работу.

Более подробная информация о правилах подключения, эксплуатации и техническом обслуживании вентиляторов указана в паспорте, который идет в комплекте с каждым устройством.
