Вентилятор радиальный ВР 80-75 №2,5

Цена от: 8 602

В наличии

Радиальный вентилятор низкого давления общего и специального исполнения

*Цена указана за вентилятор без электродвигателя

  • Исполнения — Общепром., Ж2, К1, К1Ж2, В, ВЖ2, ВК1, ВК3
  • Количество лопаток — 12
  • Конструктивное исполнение — схема 1
  • Дополнительно — гибкие вставки, виброизоляторы

Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Аналоги — ВЦ 4-70, ВЦ 4-75, Ц 4-70, Ц 4-75, ВР 80-70

Категория:

Особенности

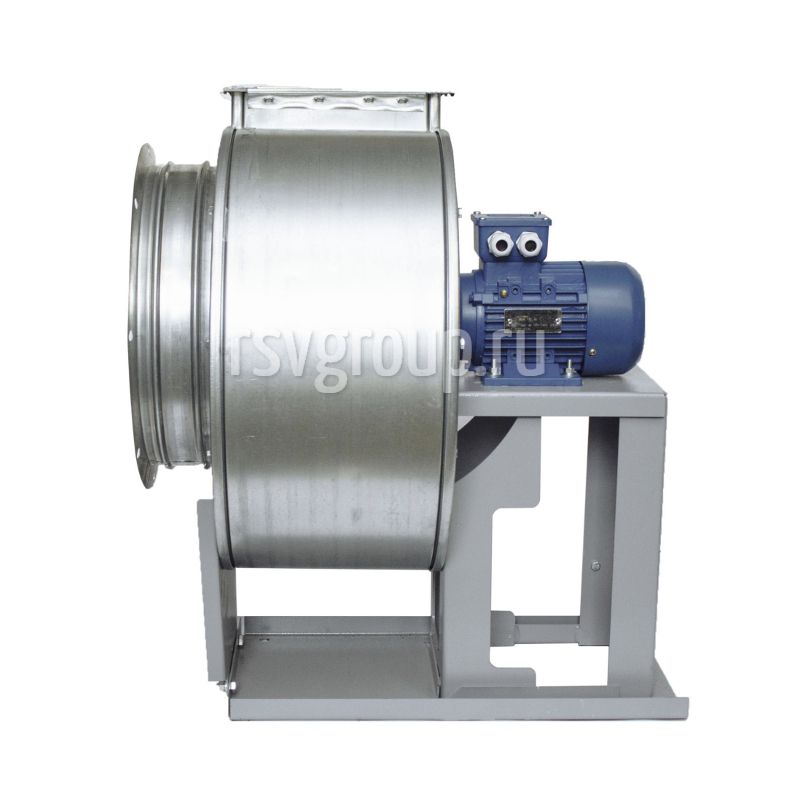

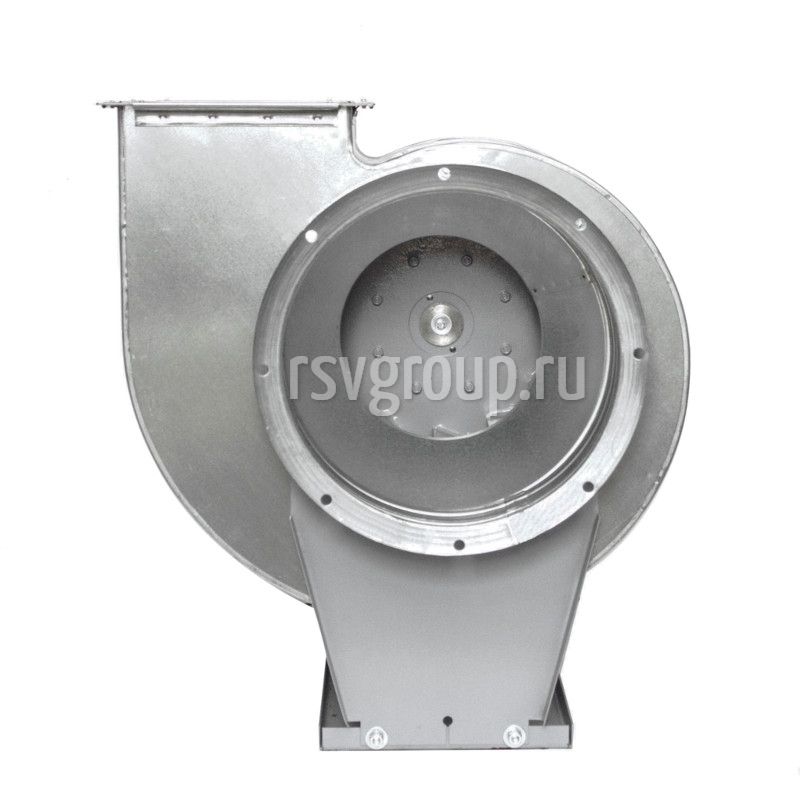

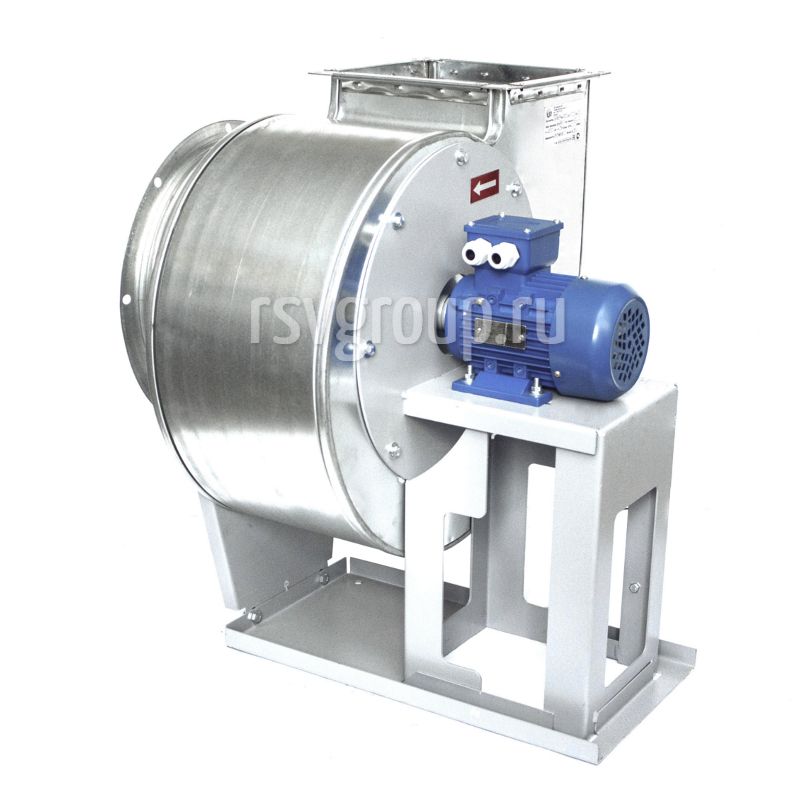

Конструкция радиального вентилятора низкого давления ВР 80-75 №2,5 представляет собой моноблок. На сварной раме из стальных уголков закрепляется металлический корпус «улитка». Он имеет два патрубка (всасывание и нагнетание), на их фланцах есть специальные отверстия, позволяющие прикрепить прибор к воздуховоду сети вентиляции.

Корпус аппарата можно повернуть относительно рамы на угол от 0 до 315. Это дает возможность установить под правильным углом выходной патрубок. Рабочее колесо агрегата, оснащенное 12 загнутыми назад лопастями, размещено внутри его корпуса. Колесо может вращаться в разных направлениях, поэтому выделяют приборы правого и левого типов вращения.

В основании сварной рамы есть специальные отверстия для монтажа прибора. При установке желательно применять специальные виброизоляторы (входят в дополнительную комплектацию вентилятора).

Радиальные (центробежные) вентиляторы ВР 80-75 2,5 используются для перемещения воздуха и газов, температура которых не превышает 80°С. Количество пыли и других твердых компонентов не должно превышать 0,1г/м3, наличие волокон, взрывчатых веществ и липких компонентов не допускается.

Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Важно! Использование прибора вне сети вентиляции запрещено! Включать и отключать прибор можно только при помощи пускозащитной аппаратуры, соответствующей характеристикам двигателя!

Модификации

Аппараты этой модели изготавливаются по первой (соединение рабочего колеса с двигателем напрямую) конструкционной схеме. Вентиляторы могут быть изготовлены из стали (нержавеющей ВР 80-75-2,5К1 или углеродистой), сплава на основе алюминия ВР 80-75-2,5ВК3 или же нескольких разных металлов ВР 80-75-2,5В. Так же производятся особые жаростойкие вентиляторы ВР 80-75-2,5Ж2.

Характеристики

Технические характеристики вентилятора ВР 80-75-2,5

Вентилятор
Исп.
Диаметр колеса
Электродвигатель Параметры в рабочей зоне
Масса, кг
Вращение, об/мин. Мощность, кВт Тип Производ-сть, 1000хм³/час Полное давление, Па
ВР 80-75 №2,5
1
0,9
1450 0,12 56А4 0,37-0,88 137-55 22
2900 0,37 63А2 0,75-1,77 540-230 22
0,95
1450 0,12 56А4 0,53-0,91 160-82 22
2900 0,55 63А2 1,05-1,82 640-330 23
1
1450 0,12 56А4 0,48-0,98 193-96 23
2900 0,55 63А2 0,96-1,97 740-380 25
1,05
1450 0,12 56А4 0,52-1,1 230-103 23
2900 0,75 71А2 1,02-2,25 900-425 27
1,1
1450 0,12 56А4 0,56-1,12 260-121 23
2900 0,75 71А2 1,1-2,25 1020-480 27

Аэродинамические характеристики вентилятора ВР 80-75 2,5

а2,5

а2,5-2

Габаритные размеры

габариты-сх
габариты сх5-2

Вентилятор А, мм D, мм D1, мм F1, мм F2, мм F3,мм F4, мм F5, мм F6,мм H, мм L max , мм L, мм L1, L2, L3, L4,
ВР 80-75 № 2,5 162 257 292 175 175 197 197 320 521 165 265 32
Вентилятор L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм f1, мм f2, мм h, мм n , шт n1 , отв. шт n2 , отв. шт n3 , отв. шт n4 , отв. шт
ВР 80-75 № 2,5 220 10,5 8 12 198 8 4 4

габ8677-угл

Вентилятор
B, мм
ПР0°/Л0°
H2, мм
B, мм
ПР45°/Л45°
H2, мм
B, мм
ПР90°/Л90°
H2, мм
B1, мм H1, мм B1, мм H1, мм B1, мм H1, мм
ВР 80-75 №2,5 458 189 518 198 410 174 650 330 419 221 590 270
Вентилятор
B, мм
ПР135°/Л135°
H2, мм
B, мм
ПР270°/Л270°
H2, мм
B, мм
ПР315°/Л315°
H2, мм
B1, мм H1, мм B1, мм H1, мм B1, мм H1, мм
ВР 80-75 №2,5 535 205 556 236 419 198 510 190 536 331 495 175
