Вентилятор радиальный ВР 80-75 №3,15

Цена от: 10 114

В наличии

Радиальный вентилятор низкого давления общего и специального исполнения

*Цена указана за вентилятор без электродвигателя

  • Исполнения — Общепром., Ж2, К1, К1Ж2, В, ВЖ2, ВК1, ВК3
  • Количество лопаток — 12
  • Конструктивное исполнение — схема 1
  • Дополнительно — гибкие вставки, виброизоляторы

Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Аналоги — ВЦ 4-70, ВЦ 4-75, Ц 4-70, Ц 4-75, ВР 80-70

Категория:

Особенности

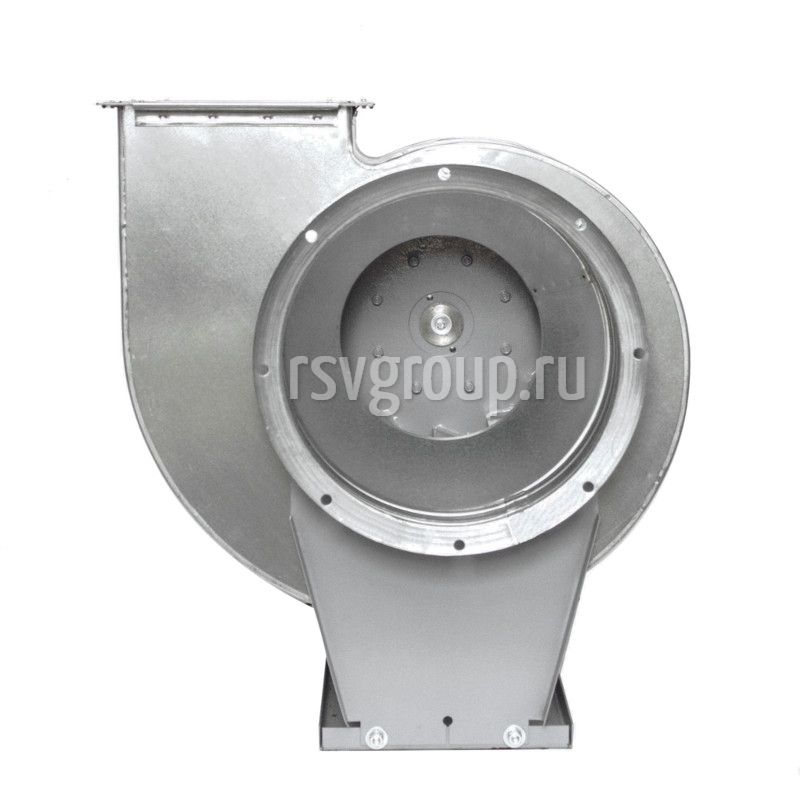

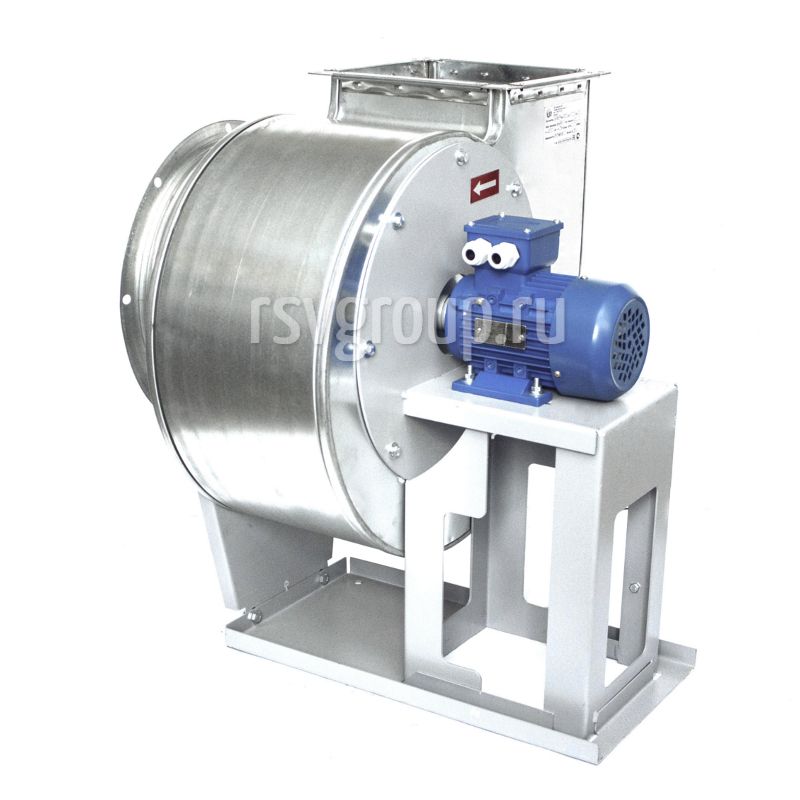

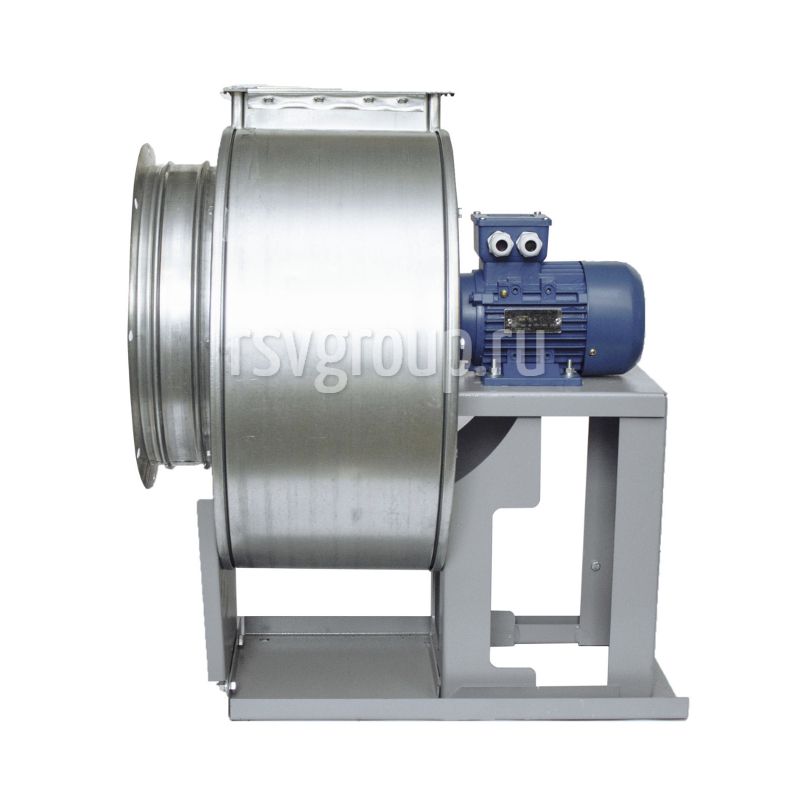

Конструкция радиального вентилятора низкого давления ВР 80-75 №3,15 представляет собой моноблок. На сварной раме из стальных уголков закрепляется металлический корпус «улитка». Он имеет два патрубка (всасывание и нагнетание), на их фланцах есть специальные отверстия, позволяющие прикрепить прибор к воздуховоду сети вентиляции.

Корпус аппарата можно повернуть относительно рамы на угол от 0 до 315. Это дает возможность установить под правильным углом выходной патрубок. Рабочее колесо агрегата, оснащенное 12 загнутыми назад лопастями, размещено внутри его корпуса. Колесо может вращаться в разных направлениях, поэтому выделяют приборы правого и левого типов вращения.

В основании сварной рамы есть специальные отверстия для монтажа прибора. При установке желательно применять специальные виброизоляторы (входят в дополнительную комплектацию вентилятора).

Радиальные (центробежные) вентиляторы ВР 80-75 3,15 используются для перемещения воздуха и газов, температура которых не превышает 80°С. Количество пыли и других твердых компонентов не должно превышать 0,1г/м3, наличие волокон, взрывчатых веществ и липких компонентов не допускается.

Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Важно! Использование прибора вне сети вентиляции запрещено! Включать и отключать прибор можно только при помощи пускозащитной аппаратуры, соответствующей характеристикам двигателя!

Модификации

Аппараты этой модели изготавливаются по первой (соединение рабочего колеса с двигателем напрямую) конструкционной схеме. Вентиляторы могут быть изготовлены из стали (нержавеющей ВР 80-75-3,15К1 или углеродистой), сплава на основе алюминия ВР 80-75-3,15ВК3 или же нескольких разных металлов ВР 80-75-3,15В. Так же производятся особые жаростойкие вентиляторы ВР 80-75-3,15Ж2.

Характеристики

Технические характеристики вентилятора ВР 80-75-3,15

Вентилятор
Исп.
Диаметр колеса
Электродвигатель Параметры в рабочей зоне
Масса, кг
Вращение, об/мин. Мощность, кВт Тип Производ-сть, 1000хм³/час Полное давление, Па
ВР 80-75 №3,15
1
0,9
1450 0,18 56В4 0,75-1,79 230-90 29
2900 1,1 71В2 1,44-3,5 900-360 30
0,95
1450 0,18 56В4 1,03-1,82 275-138 30
2900 1,5 80А2 2,1-3,7 1100-550 30
1
1450 0,25 63А4 1,0-1,95 315-163 30
2900 1,5 80А2 2,0-3,75 1250-650 34
1,05
1450 0,37 63В4 1,08-2,25 375-178 30
2900 2,2 80В2 2,17-4,5 1500-700 40
1,1
1450 0,37 63В4 1,1-2,25 445-210 30
2900 2,2 80В2 2,2-4,51 1790-820 40

Аэродинамические характеристики вентилятора ВР 80-75 3,15

а3,15

а3,15-2



Габаритные размеры

габариты-сх
габариты сх5-2

Вентилятор А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм L, мм L, мм L1, мм L2, мм L3, мм L4, мм
ВР 80-75 №3,15 205 318 353 221 221 243 243 410 604 188 316 84
Вентилятор L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм f1, мм f2, мм h, мм n , шт n1 , шт n2 , шт n3 , шт n4 , шт
ВР 80-75 №3,15 220 10,5 8 12 238 8 4 4

габ8677-угл

Вентилятор
B, мм
ПР0°/Л0°
H2, мм
B, мм
ПР45°/Л45°
H2, мм
B, мм
ПР90°/Л90°
H2, мм
B1, мм H1, мм B1, мм H1, мм B1, мм H1, мм
ВР 80-75 №3,15 575 240 648 238 516 219 815 405 517 279 746 336
Вентилятор
B, мм
ПР135°/Л135°
H2, мм
B, мм
ПР270°/Л270°
H2, мм
B, мм
ПР315°/Л315°
H2, мм
B1, мм H1, мм B1, мм H1, мм B1, мм H1, мм
ВР 80-75 №3,15 665 259 708 298 517 238 650 240 664 405 630 220
