Вентилятор радиальный ВР 80-75 №4

Цена от: 13 276

В наличии

Рейтинг 5.00 из 5 на основе опроса 1 пользователя
(1 отзыв клиента)

Радиальный вентилятор низкого давления общего и специального исполнения

*Цена указана за вентилятор без электродвигателя

  • Исполнения — Общепром., Ж2, К1, К1Ж2, В, ВЖ2, ВК1, ВК3
  • Количество лопаток — 12
  • Конструктивное исполнение — схема 1
  • Дополнительно — гибкие вставки, виброизоляторы

Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Аналоги — ВЦ 4-70, ВЦ 4-75, Ц 4-70, Ц 4-75, ВР 80-70

Категория:

Особенности

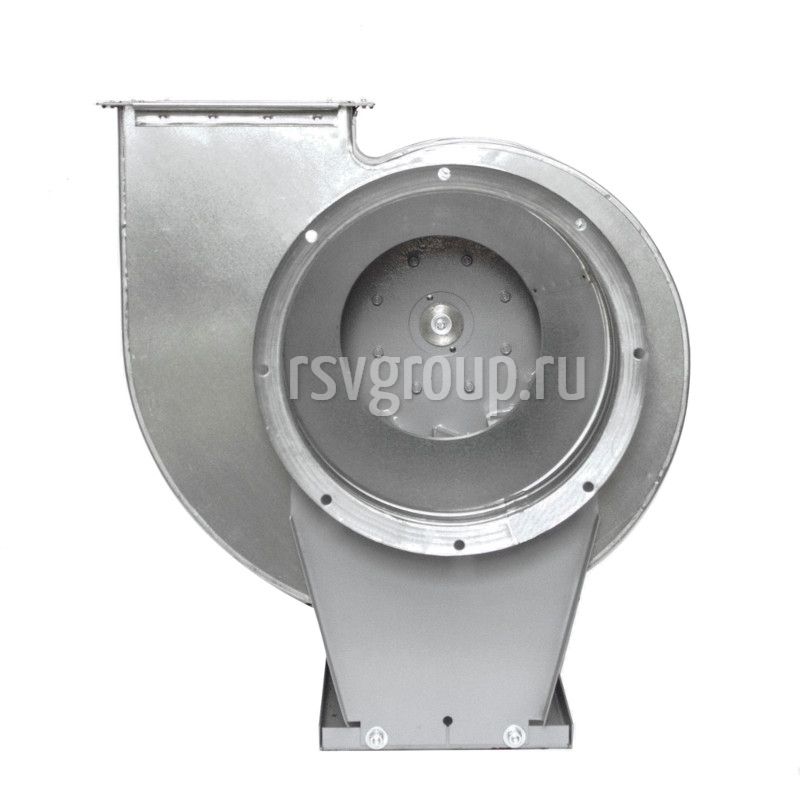

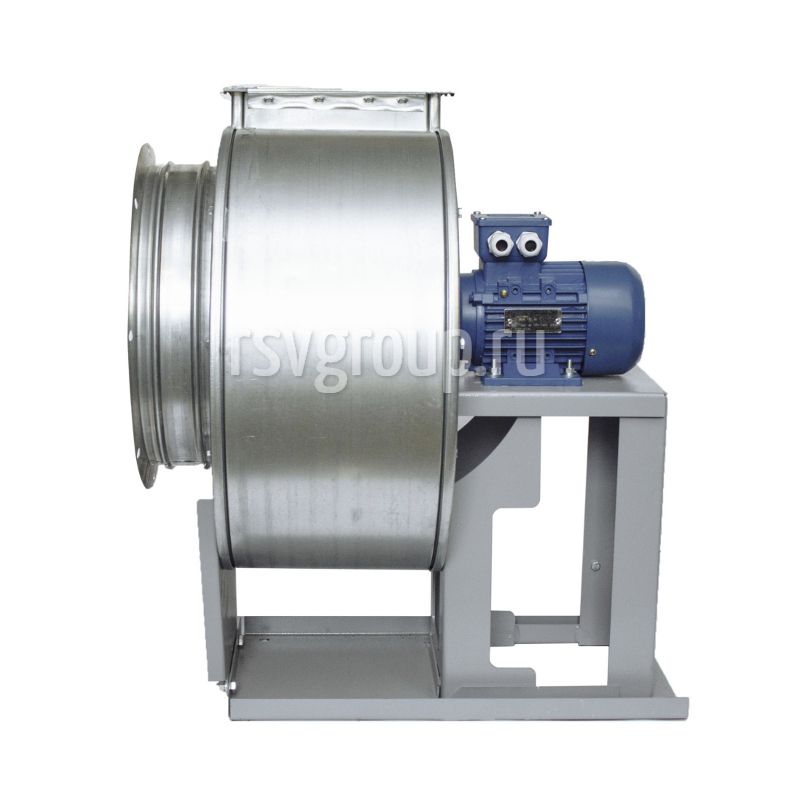

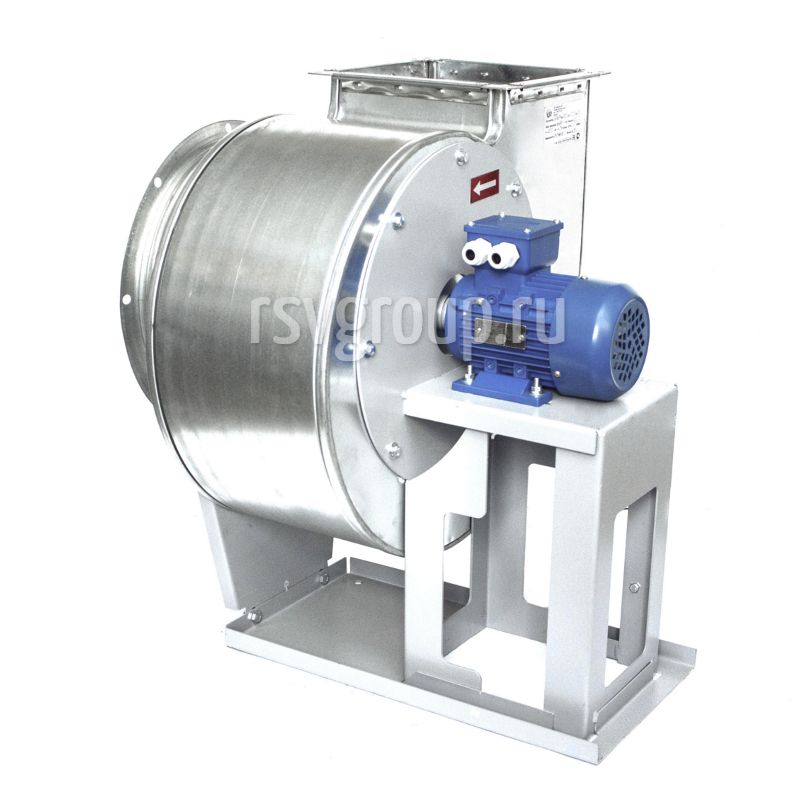

Конструкция радиального вентилятора низкого давления ВР 80-75 №4 представляет собой моноблок. На сварной раме из стальных уголков закрепляется металлический корпус «улитка». Он имеет два патрубка (всасывание и нагнетание), на их фланцах есть специальные отверстия, позволяющие прикрепить прибор к воздуховоду сети вентиляции.

Корпус аппарата можно повернуть относительно рамы на угол от 0 до 315. Это дает возможность установить под правильным углом выходной патрубок. Рабочее колесо агрегата, оснащенное 12 загнутыми назад лопастями, размещено внутри его корпуса. Колесо может вращаться в разных направлениях, поэтому выделяют приборы правого и левого типов вращения.

В основании сварной рамы есть специальные отверстия для монтажа прибора. При установке желательно применять специальные виброизоляторы (входят в дополнительную комплектацию вентилятора).

Радиальные (центробежные) вентиляторы ВР 80-75 4 используются для перемещения воздуха и газов, температура которых не превышает 80°С. Количество пыли и других твердых компонентов не должно превышать 0,1г/м3, наличие волокон, взрывчатых веществ и липких компонентов не допускается.

Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Важно! Использование прибора вне сети вентиляции запрещено! Включать и отключать прибор можно только при помощи пускозащитной аппаратуры, соответствующей характеристикам двигателя!

Модификации

Аппараты этой модели изготавливаются по первой (соединение рабочего колеса с двигателем напрямую) конструкционной схеме. Вентиляторы могут быть изготовлены из стали (нержавеющей ВР 80-75-4К1 или углеродистой), сплава на основе алюминия ВР 80-75-4ВК3 или же нескольких разных металлов ВР 80-75-4В. Так же производятся особые жаростойкие вентиляторы ВР 80-75-4Ж2.

Характеристики

Технические характеристики вентилятора ВР 80-75-4

Вентилятор
Исп.
Диаметр колеса
Электродвигатель Параметры в рабочей зоне
Масса, кг
Вращение, об/мин. Мощность, кВт Тип Производ-сть, 1000хм³/час Полное давление, Па
ВР 80-75 №4
1
0,9
960 0,18 63А6 1,03-2,4 167-68 52,1
1450 0,55 71А4 1,55-3,58 375-155 52
0,95
960 0,18 63А6 1,43-2,5 205-105 51,5
1450 0,55 71А4 2,2-3,75 460-240 52,5
1
960 0,25 63В6 1,25-2,95 230-130 51,5
1450 0,75 71В4 1,85-4,3 520-290 54,8
2900 5,5 100L2 3,8-8,8 2100-1190 72,2
1,05
960 0,37 71A6 1,5-3,0 280-130 51,5
1450 1,1 80A4 2,2-4,5 610-300 54,8
2900 7,5 112M2 4,3-9,1 2500-1250 89,9
1,1
960 0,37 71A6 1,45-3,1 325-175 50,1
1450 1,1 80F4 2,2-4,6 750-350 54,8
2900 7,5 112M2 4,4-9,2 2950-1400 89,8

Аэродинамические характеристики вентилятора ВР 80-75 4

а4

а4-2



Габаритные размеры

габариты-сх
габариты сх5-2

Вентилятор А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм L, мм L, мм L1, мм L2, мм L3, мм L4, мм
ВР 80-75 №4 260 405 440 280 280 312 312 520 763 218 386 114
Вентилятор L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм f1, мм f2, мм h, мм n , шт n1 , шт n2 , шт n3 , шт n4 , шт
ВР 80-75 №4 290 10,5 10 12 291 8 4 4

габ8677-угл

Вентилятор
B, мм
ПР0°/Л0°
H2, мм
B, мм
ПР45°/Л45°
H2, мм
B, мм
ПР90°/Л90°
H2, мм
B1, мм H1, мм B1, мм H1, мм B1, мм H1, мм
ВР 80-75 №4 732 302 811 291 656 279 1029 509 644 353 950 430
Вентилятор
B, мм
ПР135°/Л135°
H2, мм
B, мм
ПР270°/Л270°
H2, мм
B, мм
ПР315°/Л315°
H2, мм
B1, мм H1, мм B1, мм H1, мм B1, мм H1, мм
ВР 80-75 №4 826 328 898 378 644 291 823 304 838 509 799 279
