Радиальный вентилятор низкого давления №8 общего и специального исполнения
- Исполнения – Н, Ж2, К1, К1Ж2, В, ВЖ2, ВК1, ВК3, РР
- Количество лопаток – 12
- Конструктивное исполнение – схема 1
- Дополнительно – гибкие вставки, виброизоляторы
86 025 ₽
Наличие на складе по запросу
Наличие на складе по запросу
Вентилятор
|
Исп.
|
Диаметр колеса
|
Тип электродвигателя
|
Параметры в рабочей зоне |
Масса, кг
|
Виброизоляторы | ||
Производ-сть, 1000хм³/час | Полное давление, Па | Марка | Кол-во | |||||
ВР 80-75 №8 (4 кВт 1000 об/мин) |
1
|
0,9 | 112MB6 | 8,1-19,0 | 700-275 | 250 |
ДО-42
|
5
|
ВР 80-75 №8 (5,5 кВт 1000 об/мин) | 0,95 | 132S6 | 11,6-19,9 | 840-435 | 270 | |||
ВР 80-75 №8 (2,2 кВт 750 об/мин) |
1
|
112MA8 | 8,2-15,3 | 520-380 | 254 | |||
ВР 80-75 №8 (5,5 кВт 1000 об/мин) | 132S6 | 11,1-21,6 | 990-640 | 277 | ||||
ВР 80-75 №8 (18,5 кВт 1500 об/мин) | 160M4 | 17,1-32,4 | 2150-1400 | 312 | ||||
ВР 80-75 №8 (3 кВт 750 об/мин) |
1,05
|
112MB8 | 8,8-18,1 | 660-310 | 280 | |||
ВР 80-75 №8 (7,5 кВт 1000 об/мин) | 132M6 | 11,6-24,5 | 1180-540 | 293 | ||||
ВР 80-75 №8 (4 кВт 750 об/мин) |
1,1
|
132S8 | 8,9-18,2 | 780-360 | 325 | |||
ВР 80-75 №8 (7,5 кВт 1000 об/мин) | 132M6 | 11,8-17,8 | 1350-110 | 330 | ||||
ВР 80-75 №8 (11 кВт 1000 об/мин) | 160S6 | 11,8-24,5 | 1350-640 | 337 |

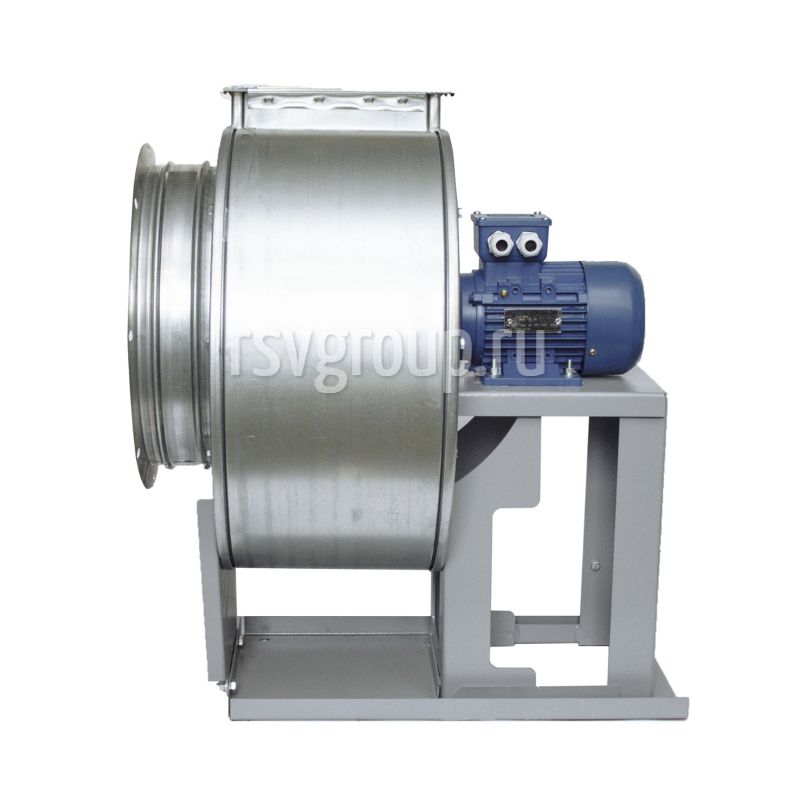

Конструкция радиального вентилятора низкого давления модели ВР 80-75 №8 представляет собой моноблок. На сварной раме из стальных уголков закрепляется металлический корпус «улитка». Он имеет два патрубка (всасывание и нагнетание), на их фланцах есть специальные отверстия, позволяющие прикрепить прибор к воздуховоду сети вентиляции.
Корпус аппарата можно повернуть относительно рамы на угол от 0 до 315. Это дает возможность установить под правильным углом выходной патрубок. Рабочее колесо агрегата, оснащенное 12 загнутыми назад лопастями, размещено внутри его корпуса. Колесо может вращаться в разных направлениях, поэтому выделяют приборы правого и левого типов вращения.
В основании сварной рамы есть специальные отверстия для монтажа прибора. При установке желательно применять специальные виброизоляторы (входят в дополнительную комплектацию вентилятора).
Радиальные (центробежные) вентиляторы ВР 80-75 8 используются для перемещения воздуха и газов, температура которых не превышает 80°С. Количество пыли и других твердых компонентов не должно превышать 0,1г/м3, наличие волокон, взрывчатых веществ и липких компонентов не допускается.
Аппараты этой модели изготавливаются по первой (соединение рабочего колеса с двигателем напрямую) конструкционной схеме. Вентиляторы могут быть изготовлены из стали (нержавеющей ВР 80-75-8К1 или углеродистой), сплава на основе алюминия ВР 80-75-8ВК3 или же нескольких разных металлов ВР 80-75-8В. Так же производятся особые жаростойкие вентиляторы ВР 80-75-8Ж2.
Для химических производств и лабораторий можно заказать вентилятор ВР 80-75 8 из полипропилена PP или полиэтилена PE.
При сумме заказа от 30 000 ₽, доставка в пределах Москвы и ближнего Подмосковья осуществляется собственным автотранспортом бесплатно
При сумме заказа до 30 000 ₽ стоимость доставки рассчитывается индивидуально
Доставка осуществляется в течение 1-3 дней с момента готовности Вашего заказа
Самовывоз осуществляется со склада: г. Москва, ул. Прянишникова, 19а стр.2
Услуги транспортной компании оплачивает клиент
Осуществляем доставку вентиляционного оборудования в Беларусь и страны таможенного союза. При отправке через транспортные компании оплачивается только перевозка от Москвы в ваш город, стоимость перевозки получается низкой, т. к. транспортные компании возят сборными грузами.
Услуги транспортной компании оплачивает клиент
По запросу подберём перевозчика и рассчитаем доставку исходя из цены и качества
Гарантия на оборудование поставляемое нашей организациейот 12 до 48 месяцев
1.1 Монтаж вентилятора должен производиться согласно Правилам устройства, монтажа и безопасной эксплуатации общепромышленных вентиляторов. 1.2 Перед монтажом вентилятора необходимо произвести внешний осмотр. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки и хранения, ввод вентиляторов в эксплуатацию без согласования с заводом-изготовителем запрещается. В целях предотвращения разбалансировки, запрещается демонтаж вращающихся частей без согласования с заводом-изготовителем.
2.1 Перед пуском необходимо убедится в наличии пускозащитных устройств (ПЗУ), проверить соответствие настройки теплового реле номинальному току обмотки электродвигателя.
