310 528 ₽
Наличие на складе по запросу
Наличие на складе по запросу
|
Вентилятор
|
Исп.
|
Диаметр колеса
|
Тип электродвигателя
|
Параметры в рабочей зоне |
Масса, кг
|
Виброизоляторы | ||
| Производ-сть, 1000хм³/час | Полное давление, Па | Марка | Кол-во | |||||
| ВЦ 4-70 №12,5 (15 кВт 750 об/мин) |
1
|
0,9 | 180М8 | 237,-54,6 | 980-385 | 1180 |
ДО-44
|
6
|
| ВЦ 4-70 №12,5 (18,5 кВт 750 об/мин) | 0,95 | 200М8 | 33,7-58,1 | 1170-590 | 1490 | |||
| ВЦ 4-70 №12,5 (22 кВт 750 об/мин) | 1 | 200L8 | 31,1-61,5 | 1350-700 | 1380 | |||
| ВЦ 4-70 №12,5 (30 кВт 750 об/мин) | 1,05 | 225M8 | 34,1-69,1 | 1600-750 | 1410 | |||
| ВЦ 4-70 №12,5 (37 кВт 750 об/мин) | 1,1 | 250S8 | 34,1-70,5 | 1870-895 | 1430 | |||
|
Вентилятор
|
Исп.
|
Диаметр колеса
|
Тип электродвигателя
|
Параметры в рабочей зоне |
Масса, кг
|
Виброизоляторы | ||
| Производ-сть, 1000хм³/час | Полное давление, Па | Марка | Кол-во | |||||
| ВЦ 4-70 №12,5 (3 кВт 385 об/мин) |
5
|
1
|
подбор | 13,7-33,5 | 375-154 | 1180 |
ДО-44
|
6
|
| ВЦ 4-70 №12,5 (4 кВт 425 об/мин) | подбор | 14,8-36,1 | 455-190 | 1210 | ||||
| ВЦ 4-70 №12,5 (5,5 кВт 475 об/мин) | подбор | 16,5-40,1 | 580-245 | 1240 | ||||
| ВЦ 4-70 №12,5 (7,5 кВт 535 об/мин) | подбор | 18,6-45,1 | 730-300 | 1270 | ||||
| ВЦ 4-70 №12,5 (11 кВт 605 об/мин) | подбор | 21,8-52,1 | 920-380 | 980 | ||||
| ВЦ 4-70 №12,5 (15 кВт 675 об/мин) | подбор | 23,5-58,1 | 1180-470 | 1020 | ||||
| ВЦ 4-70 №12,5 (18,5 кВт 720 об/мин) | подбор | 25,1-61,1 | 1310-540 | 1050 | ||||
| ВЦ 4-70 №12,5 (22 кВт 765 об/мин) | подбор | 26,7-65,1 | 1490-610 | 1100 | ||||
| ВЦ 4-70 №12,5 (30 кВт 850 об/мин) | подбор | 29,8-71,4 | 1820-750 | 1150 | ||||
| Вентилятор | А, мм | D, мм | D1, мм | F1, мм | F2, мм | F3, мм | F4, мм | F5, мм | F6, мм | H, мм | L, мм | L, мм | L1, мм | L2, мм | L3, мм | L4, мм |
| ВЦ 4-70 №12,5 | 813 | 1250 | 1310 | 875 | 875 | – | – | 906 | 906 | 1350 | 1826 | – | 407 | 268 | 407 | – |
| Вентилятор | L5, мм | S, мм | S1, мм | S2, мм | d, мм | d1, мм | d2, мм | f1, мм | f2, мм | h, мм | n , шт | n1 , шт | n2 , шт | n3 , шт | n4 , шт | |
| ВЦ 4-70 №12,5 | – | 1260 | – | – | 14 | 10 | – | – | – | 800 | 16 | 4 | – | – | 6 | |
|
Вентилятор
|
B, мм
|
ПР0°/Л0° |
H2, мм
|
B, мм
|
ПР45°/Л45° |
H2, мм
|
B, мм
|
ПР90°/Л90° |
H2, мм
|
|||
| B1, мм | H1, мм | B1, мм | H1, мм | B1, мм | H1, мм | |||||||
| ВЦ 4-70 №12,5 | 2204 | 924 | 2150 | 800 | 2015 | 842 | 2820 | 1470 | 1890 | 1090 | 2630 | 1280 |
|
Вентилятор
|
B, мм
|
ПР135°/Л135° |
H2, мм
|
B, мм
|
ПР270°/Л270° |
H2, мм
|
B, мм
|
ПР315°/Л315° |
H2, мм
|
|||
| B1, мм | H1, мм | B1, мм | H1, мм | B1, мм | H1, мм | |||||||
| ВЦ 4-70 №12,5 | 2478 | 1007 | 2523 | 1173 | 1890 | 800 | 2275 | 925 | 2478 | 1470 | 2192 | 842 |
| Вентилятор | А, мм | D, мм | D1, мм | F1, мм | F2, мм | F5, мм | F6, мм | H, мм | Lmax, мм | L, мм | L1, мм | L2, мм | L3, мм |
| №6,3 | 410 | 633 | 668 | 441 | 441 | 472 | 472 | 720 | 1202 | 299 | 229 | 229 | 602 |
| №8 | 520 | 803 | 850 | 560 | 560 | 592 | 592 | 907 | 1322 | 388 | 161 | 161 | 239 |
| №10 | 650 | 1000 | 1040 | 700 | 700 | 754 | 754 | 1237 | 1455 | 452 | 223 | 223 | 345 |
| №12,5 | 813 | 1250 | 1310 | 875 | 875 | 906 | 906 | 1375 | 1745 | 546 | 294 | 294 | 505 |
| Вентилятор | L4, мм | L5, мм | S, мм | S1, мм | S2, мм | d, мм | d1, мм | d4, мм | h, мм | nотв., шт | n1отв., шт | n4отв., шт | |
| №6,3 | – | – | 977 | 460 | 206 | 10 | 10 | 14 | 420 | 8 | 4 | 6 | |
| №8 | 591 | 591 | 1082 | 1082 | 754 | 12 | 10 | 14 | 533 | 16 | 4 | 8 | |
| №10 | 726 | 318 | 1237 | 1237 | 828 | 12 | 10 | 16 | 646 | 16 | 4 | 10 | |
| №12,5 | 322 | 825 | 1412 | 1412 | 920 | 14 | 10 | 16 | 800 | 16 | 4 | 10 | |
|
№ вентилятора
|
ПР0°/ЛЕВ0° | ПР45°/ЛЕВ45° | ПР90°/ЛЕВ90° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | |
| 6,3 | 1512 | 660 | 1140 | 420 | 1446 | 595 | 1483 | 763 | 1407 | 556 | 1380 | 660 |
| 8 | 1856 | 830 | 1440 | 533 | 1780 | 754 | 1870 | 963 | 1730 | 704 | 1737 | 830 |
| 10 | 2374 | 1030 | 1883 | 646 | 2283 | 939 | 2421 | 1184 | 2218 | 874 | 2267 | 1030 |
| 12,5 | 2960 | 1280 | 2175 | 800 | 2850 | 1173 | 2845 | 1470 | 2768 | 1090 | 2653 | 1280 |
|
№ вентилятора
|
ПР270°/ЛЕВ270° | ПР315°/ЛЕВ315° | ПР0°/ЛЕВ0°/СПЕЦ. | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | |
| 6,3 | 1271 | 420 | 1198 | 478 | 1614 | 763 | 1159 | 439 | 1328 | 477 | 1140 | 420 |
| 8 | 1559 | 533 | 1512 | 605 | 1989 | 963 | 1463 | 556 | 1632 | 606 | 1440 | 533 |
| 10 | 1990 | 646 | 1982 | 745 | 2528 | 1184 | 1917 | 680 | 2088 | 745 | 1883 | 646 |
| 12,5 | 2478 | 800 | 2300 | 925 | 2148 | 1470 | 2218 | 843 | 2604 | 925 | 2175 | 800 |
|
№ вентилятора
|
ПР45°/ЛЕВ45°/СПЕЦ. | ПР90°/ЛЕВ90°/СПЕЦ. | ПР135°/ЛЕВ135°/СПЕЦ. | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | |
| 6,3 | 1288 | 437 | 1483 | 763 | 1271 | 420 | 1380 | 660 | 1614 | 763 | 1315 | 595 |
| 8 | 1582 | 556 | 1870 | 963 | 1559 | 533 | 1737 | 830 | 1989 | 963 | 1661 | 754 |
| 10 | 2024 | 680 | 2421 | 1184 | 1990 | 646 | 2267 | 1030 | 2528 | 1184 | 2176 | 939 |
| 12,5 | 2520 | 842 | 2845 | 1470 | 2478 | 800 | 2653 | 1280 | 3148 | 1470 | 2548 | 1173 |

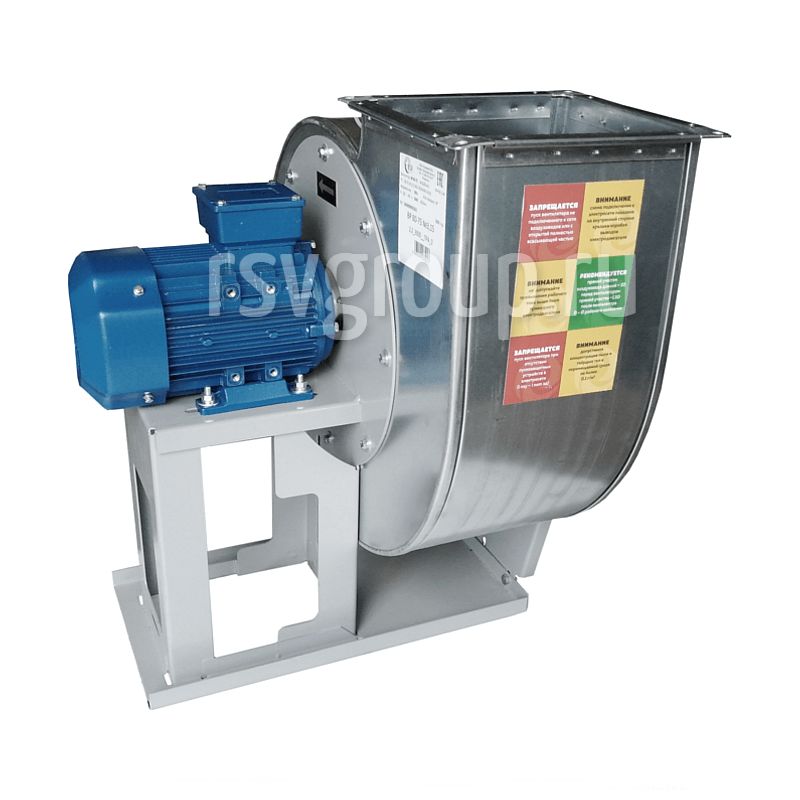

Центробежный вентилятор низкого давления ВЦ 4-70 №12,5 сконструирован в виде моноблока. Металлический корпус типа «улитка» крепится на раме из стальных уголков и имеет 2 патрубка (на всасывание и нагнетание). У патрубочных фланцев есть специальные отверстия для крепления агрегата к воздуховоду вентиляционной сети.
Корпус вентилятора имеет возможность поворота относительно рамы на 0 – 315 градусов, что способствует установке выходного патрубка под правильным углом. Рабочее колесо с 12-ю лопастями, загнутыми назад, располагается внутри корпуса агрегата. Ввиду возможности вращения колеса в разных направлениях приборы могут быть как правого, так и левого вращения.
Монтаж агрегата осуществляется благодаря наличию специальных отверстий на основании сварной рамы. В дополнительной комплектации имеются специальные виброизоляторы, использование которых рекомендуется при установке прибора.
Вентиляторы центробежные (радиальные) ВЦ 4-70 №12,5 предназначаются для перемещения воздуха и газов, с максимальной температурой 80°С. Допустимое количество пыли и прочих твердых веществ составляет максимум 0,1г/м3. Не допустимо присутствие волокнистых и липких веществ, а также взрывчатых компонентов.
При изготовлении приборов данной модели применяется первая (прямое присоединение рабочего колеса к двигателю) и пятая (посредством ременной передачи) схема конструкции. В качестве материалов для изготовления могут выступать сталь (нержавеющая ВЦ 4-70-12,5К1 или углеродистая), сплав алюминиевый ВЦ 4-70-12,5ВК3 или на основе нескольких различных металлов ВЦ 4-70-12,5В. Изготовляются и жаростойкие модели ВЦ 4-70-12,5Ж2.
У нас можно заказать вентилятор ВЦ 4-70-12.5 из полипропилена или прочного полиэтилена.
При сумме заказа от 30 000 ₽, доставка в пределах Москвы и ближнего Подмосковья осуществляется собственным автотранспортом бесплатно
При сумме заказа до 30 000 ₽ стоимость доставки рассчитывается индивидуально
Доставка осуществляется в течение 1-3 дней с момента готовности Вашего заказа
Самовывоз осуществляется со склада: г. Москва, ул. Прянишникова, 19а стр.2
Услуги транспортной компании оплачивает клиент
Осуществляем доставку вентиляционного оборудования в Беларусь и страны таможенного союза. При отправке через транспортные компании оплачивается только перевозка от Москвы в ваш город, стоимость перевозки получается низкой, т. к. транспортные компании возят сборными грузами.
Услуги транспортной компании оплачивает клиент
По запросу подберём перевозчика и рассчитаем доставку исходя из цены и качества
Гарантия на оборудование поставляемое нашей организациейот 12 до 48 месяцев
1.1 Монтаж вентилятора должен производиться согласно Правилам устройства, монтажа и безопасной эксплуатации общепромышленных вентиляторов.
1.2 Перед монтажом вентилятора необходимо произвести внешний осмотр. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки и хранения, ввод вентиляторов в эксплуатацию без согласования с заводом-изготовителем запрещается. В целях предотвращения разбалансировки, запрещается демонтаж вращающихся частей без согласования с заводом-изготовителем.
1.3 При монтаже необходимо:
2.1 Перед пуском необходимо убедится в наличии пускозащитных устройств (ПЗУ), проверить соответствие настройки теплового реле номинальному току обмотки электродвигателя.
2.2 Перед пуском необходимо осмотреть вентилятор, воздуховоды (при их наличии), монтажную площадку, убедиться в отсутствии внутри посторонних предметов и оповестить персонал о пуске вентилятора.
2.3 При пуске вентилятора и во время его работы все действия на воздуховодах и у самого вентилятора (осмотр, очистка) должны быть прекращены.
2.4 Закрыть дросселирующее устройство (направляющий аппарат, заслонку, клапан и т.п.);
2.5 Для проверки работоспособности смонтированного вентилятора производят пробный пуск. Кратковременным включением двигателя проверить направление вращения, при необходимости изменить направление вращения переключением фаз на клеммах двигателя.
2.6 Включить двигатель, после достижения номинальной частоты вращения постепенно открывать дросселирующее устройство до достижения расчетных параметров вентилятора; измерить ток в каждой обмотке электродвигателя: ток не должен превышать номинальное значение, указанное на шильде (заводской табличке) электродвигателя или в его паспорте.
2.7 Проверить работу вентилятора в течение часа.
При отсутствии дефектов вентилятор включается в нормальную работу.
Более подробная информация о правилах подключения, эксплуатации и техническом обслуживании вентиляторов указана в паспорте, который идет в комплекте с каждым устройством.
