Вентилятор центробежный ВЦ 4-70 №20

Цена от: По запросу

Наличие на складе по запросу

Вентилятор центробежный низкого давления №20

  • Корпус вентилятора производится по самой надежной технологии «Питтсбургского фальца», что гарантирует его целостность в течении многих лет активной эксплуатации.
  • Рабочие колеса для вентиляторов производятся при помощи сварочного робота, что повышает качество и точность сварки.
  • Двойной контроль качества производимой продукции.
  • Полный срок эксплуатации оборудования составляет не менее 20 лет.
  • Гарантия 24 месяца.

Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Аналоги — ВЦ 4-75, ВР 80-75, Ц 4-75, ВР 80-70

Категория:

Характеристики

Технические характеристики вентилятора ВЦ 4-70-20

Вентилятор
Исп.
Диаметр колеса
Тип электродвигателя
Параметры в рабочей зоне
Масса, кг
Виброизоляторы
Производ-сть, 1000хм³/час Полное давление, Па Марка Кол-во
ВЦ 4-70 №20 (45 кВт 420 об/мин)
5
1
подбор 30,0-150,0 1100-580 4250
ДО-45
12
ВЦ 4-70 №20 (55 кВт 465 об/мин) подбор 37,0-179,0 1350-830 4250
ВЦ 4-70 №20 (75 кВт 500 об/мин) подбор 40,0-196,0 15600-875 4350

Аэродинамические характеристики вентилятора ВЦ 4-70 №20

а20

Габаритные размеры

габариты 20

Описание

Назначение

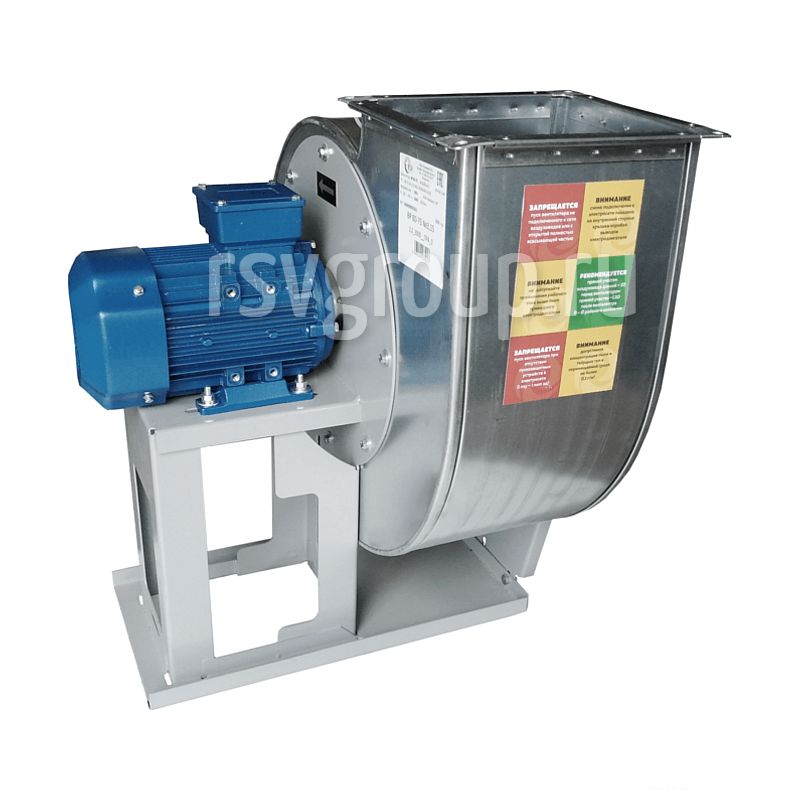

Центробежный вентилятор низкого давления ВЦ 4-70 №20 сконструирован в виде моноблока. Металлический корпус типа «улитка» крепится на раме из стальных уголков и имеет 2 патрубка (на всасывание и нагнетание). У патрубочных фланцев есть специальные отверстия для крепления агрегата к воздуховоду вентиляционной сети.

Конструкция

Корпус вентилятора имеет возможность поворота относительно рамы на 0 – 315 градусов, что способствует установке выходного патрубка под правильным углом. Рабочее колесо с 12-ю лопастями, загнутыми назад, располагается внутри корпуса агрегата. Ввиду возможности вращения колеса в разных направлениях приборы могут быть как правого, так и левого вращения.

Монтаж агрегата осуществляется благодаря наличию специальных отверстий на основании сварной рамы. В дополнительной комплектации имеются специальные виброизоляторы, использование которых рекомендуется при установке прибора.

Особенности

Вентиляторы центробежные (радиальные) ВЦ 4-70 №20 предназначаются для перемещения воздуха и газов, с максимальной температурой 80°С. Допустимое количество пыли и прочих твердых веществ составляет максимум 0,1г/м3. Не допустимо присутствие волокнистых и липких веществ, а также взрывчатых компонентов.

Важно! Применение агрегата вне вентиляционной сети запрещается! Включение и отключение возможно только посредством пускозащитной аппаратуры, которая соответствует параметрам двигателя!

При изготовлении приборов данной модели применяется пятая (посредством ременной передачи) схема конструкции. В качестве материалов для изготовления могут выступать сталь (нержавеющая ВЦ 4-70-20К1 или углеродистая), сплав алюминиевый ВЦ 4-70-20ВК3 или на основе нескольких различных металлов ВЦ 4-70-20В. Изготовляются и жаростойкие модели ВЦ 4-70-20Ж2.

Оплата и доставка

Доставка по Москве и Московской области

  • При сумме заказа от 20 000 ₽, доставка в пределах Москвы и ближнего Подмосковья осуществляется собственным автотранспортом бесплатно

  • При сумме заказа до 20 000 ₽ стоимость доставки рассчитывается индивидуально

  • Доставка осуществляется в течение 1-3 дней с момента готовности Вашего заказа

  • Самовывоз осуществляется со склада: г. Москва, Пакгаузное шоссе, 6

Доставка по России

  • Бесплатная доставка оборудования нашего производства в Екатеринбург, Новосибирск и Воронеж

  • Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
  • Услуги транспортной компании оплачивает клиент

Доставка в Казахстан, Беларусь и страны таможенного союза

Осуществляем доставку вентиляционного оборудования в Казахстан, Беларусь и страны таможенного союза. При отправке через транспортные компании оплачивается только перевозка от Москвы в ваш город, стоимость перевозки получается низкой, т. к. транспортные компании возят сборными грузами.

  • Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
  • Услуги транспортной компании оплачивает клиент

  • По запросу подберём перевозчика и рассчитаем доставку исходя из цены и качества

Гарантии на оборудование

  • Гарантия на оборудование поставляемое нашей организациейот 12 до 48 месяцев

Сертификаты

декларация радиальные

Подключение

Подготовка вентилятора к работе и порядок работы

1. Монтаж

1.1 Монтаж вентилятора должен производиться согласно Правилам устройства, монтажа и безопасной эксплуатации общепромышленных вентиляторов.

1.2 Перед монтажом вентилятора необходимо произвести внешний осмотр. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки и хранения, ввод вентиляторов в эксплуатацию без согласования с заводом-изготовителем запрещается. В целях предотвращения разбалансировки, запрещается демонтаж вращающихся частей без согласования с заводом-изготовителем.

Подключите электродвигатель по схеме, изображенной на внутренней стороне крышки коробки выводов электродвигателя, соблюдая все рекомендации Руководства по эксплуатации электродвигателя, а также Правила устройства и эксплуатации электроустановок и типовые Инструкции по охране труда при эксплуатации электроустановок.

1.3 При монтаже необходимо:

  • осмотреть вентилятор, воздуховоды (при их наличии);
  • убедиться в легком и плавном (без касаний и заеданий) вращения рабочего колеса.
  • проверить затяжку болтовых соединений. Особое внимание обратить на крепление рабочего колеса на валу двигателя и самого двигателя;
  • проверить соответствие напряжений питающей сети значениям, указанным на двигателе, заземлить вентилятор и двигатель;
  • проверить сопротивление изоляции двигателя согласно его документации. При необходимости двигатель просушить;
  • заземлить двигатель и вентилятор;
  • проверить надежность присоединений токопроводящего кабеля к зажимам коробки выводов;

2. Пуск

2.1 Перед пуском необходимо убедится в наличии пускозащитных устройств (ПЗУ), проверить соответствие настройки теплового реле номинальному току обмотки электродвигателя.

Запрещается использовать вентилятор при отсутствии пускозащитных устройств (ПЗУ), либо их несоответствии номинальному току обмотки электродвигателя.

2.2 Перед пуском необходимо осмотреть вентилятор, воздуховоды (при их наличии), монтажную площадку, убедиться в отсутствии внутри посторонних предметов и оповестить персонал о пуске вентилятора.
2.3 При пуске вентилятора и во время его работы все действия на воздуховодах и у самого вентилятора (осмотр, очистка) должны быть прекращены.
2.4 Закрыть дросселирующее устройство (направляющий аппарат, заслонку, клапан и т.п.);

Запрещается производить пуск вентилятора, не подключенного к воздуховодной сети или с открытым дросселирующим устройством.

2.5 Для проверки работоспособности смонтированного вентилятора производят пробный пуск. Кратковременным включением двигателя проверить направление вращения, при необходимости изменить направление вращения переключением фаз на клеммах двигателя.
2.6 Включить двигатель, после достижения номинальной частоты вращения постепенно открывать дросселирующее устройство до достижения расчетных параметров вентилятора; измерить ток в каждой обмотке электродвигателя: ток не должен превышать номинальное значение, указанное на шильде (заводской табличке) электродвигателя или в его паспорте.

Не допускайте превышения номинального значения токов обмоток электродвигателя Inom для используемого напряжения питающей сети, указанное на маркировочной табличке электродвигателя.

2.7 Проверить работу вентилятора в течение часа.

Немедленно выключите электродвигатель при наличии посторонних стуков и шумов, а также повышенной вибрации, чрезмерном нагреве двигателя или других признаках ненормальной работы. Повторный пуск осуществляется только после устранения замеченных неполадок по разрешению завода-изготовителя.

При отсутствии дефектов вентилятор включается в нормальную работу.

Более подробная информация о правилах подключения, эксплуатации и техническом обслуживании вентиляторов указана в паспорте, который идет в комплекте с каждым устройством.
