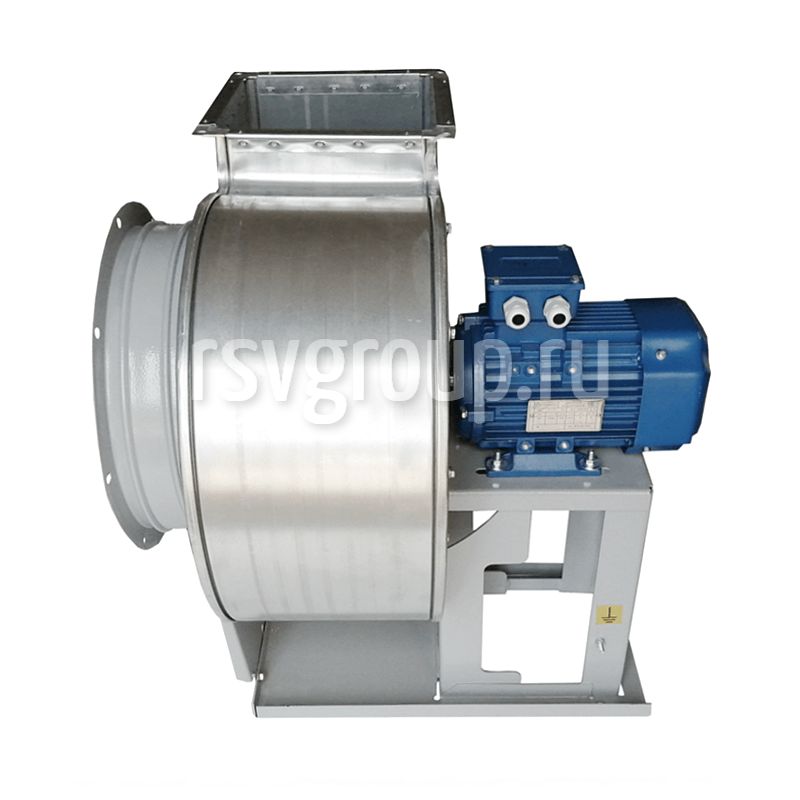

Вентилятор центробежный ВЦ 4-75 №20

Цена от: По запросу

Наличие на складе по запросу

Вентилятор центробежный низкого давления №20

  • Корпус вентилятора производится по самой надежной технологии «Питтсбургского фальца», что гарантирует его целостность в течении многих лет активной эксплуатации.
  • Рабочие колеса для вентиляторов производятся при помощи сварочного робота, что повышает качество и точность сварки.
  • Двойной контроль качества производимой продукции.
  • Полный срок эксплуатации оборудования составляет не менее 20 лет.
  • Гарантия 24 месяца.

Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Аналоги — ВЦ 4-70, ВР 80-75, Ц 4-70, ВР 80-70

Категория:

Характеристики

Технические характеристики вентилятора ВЦ 4-75-20

Вентилятор
Исп.
Диаметр колеса
Тип электродвигателя
Параметры в рабочей зоне
Масса, кг
Виброизоляторы
Производ-сть, 1000хм³/час Полное давление, Па Марка Кол-во
ВЦ 4-75 №20 (45 кВт 420 об/мин)
5
1
подбор 30,0-150,0 1100-580 4250
ДО-45
12
ВЦ 4-75 №20 (55 кВт 465 об/мин) подбор 37,0-179,0 1350-830 4250
ВЦ 4-75 №20 (75 кВт 500 об/мин) подбор 40,0-196,0 15600-875 4350

Аэродинамические характеристики вентилятора ВЦ 4-75 №20

а20

Габаритные размеры

габариты 20

Описание

Назначение

Вентилятор ВЦ 4-75 №20 радиальный используется в стационарных вентиляционных системах и системах воздушного отопления помещений производственного или жилого назначения, для прочих производственных и сантехнических целей.

Вентиляторы ВЦ 4-75-20 предназначаются для перемещения воздуха и различных смесей газов, чья агрессивность в отношении обычных углеродистых сталей не выше агрессивности воздуха (до + 80°С).

Важно! При этом газовые смеси не должны содержать частицы пыли и прочие твердые примеси количеством свыше 100 мг/м3, а также волокнистые и липкие материалы.

Общие данные

Вентиляторы низкого давления и одностороннего всасывания оснащены 12 лопатками и спиральным поворотным корпусом. Возможен как правый, так и левый вариант вращения.

В случае защиты двигателя от влияния атмосферных явлений возможно применение агрегатов в умеренных климатических условиях 1-ой категории размещения, с температурным диапазоном среды размещения от -40ºС до +40ºС, а в случае тропического исполнения – и до +45ºС.

В соответствии с ГОСТом 15150-69, осуществляется эксплуатация вентиляторов в умеренных (У) и тропических (Т) климатических условиях 2-ой и 3-ей категорий размещения.

Исполнение вентиляторов

Согласно своему назначению и материалам, из которых они изготовлены, агрегаты ВЦ 4-75 №20 подразделяются на вентиляторы:

  • общего назначения;
  • устойчивые к коррозии, выполненные из стали нержавеющей;
  • кислотостойкие;
  • взрывозащищенные из сплавов на основе алюминия и разнородных материалов;
  • коррозионностойкие во взрывозащищенном исполнении;
  • теплостойкие на основе стали углеродистой (до +200ºС).

Оплата и доставка

Доставка по Москве и Московской области

  • При сумме заказа от 20 000 ₽, доставка в пределах Москвы и ближнего Подмосковья осуществляется собственным автотранспортом бесплатно

  • При сумме заказа до 20 000 ₽ стоимость доставки рассчитывается индивидуально

  • Доставка осуществляется в течение 1-3 дней с момента готовности Вашего заказа

  • Самовывоз осуществляется со склада: г. Москва, Пакгаузное шоссе, 6

Доставка по России

  • Бесплатная доставка оборудования нашего производства в Екатеринбург, Новосибирск и Воронеж

  • Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
  • Услуги транспортной компании оплачивает клиент

Доставка в Казахстан, Беларусь и страны таможенного союза

Осуществляем доставку вентиляционного оборудования в Казахстан, Беларусь и страны таможенного союза. При отправке через транспортные компании оплачивается только перевозка от Москвы в ваш город, стоимость перевозки получается низкой, т. к. транспортные компании возят сборными грузами.

  • Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
  • Услуги транспортной компании оплачивает клиент

  • По запросу подберём перевозчика и рассчитаем доставку исходя из цены и качества

Гарантии на оборудование

  • Гарантия на оборудование поставляемое нашей организациейот 12 до 48 месяцев

Сертификаты

декларация радиальные

Подключение

Подготовка вентилятора к работе и порядок работы

1. Монтаж

1.1 Монтаж вентилятора должен производиться согласно Правилам устройства, монтажа и безопасной эксплуатации общепромышленных вентиляторов.

1.2 Перед монтажом вентилятора необходимо произвести внешний осмотр. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки и хранения, ввод вентиляторов в эксплуатацию без согласования с заводом-изготовителем запрещается. В целях предотвращения разбалансировки, запрещается демонтаж вращающихся частей без согласования с заводом-изготовителем.

Подключите электродвигатель по схеме, изображенной на внутренней стороне крышки коробки выводов электродвигателя, соблюдая все рекомендации Руководства по эксплуатации электродвигателя, а также Правила устройства и эксплуатации электроустановок и типовые Инструкции по охране труда при эксплуатации электроустановок.

1.3 При монтаже необходимо:

  • осмотреть вентилятор, воздуховоды (при их наличии);
  • убедиться в легком и плавном (без касаний и заеданий) вращения рабочего колеса.
  • проверить затяжку болтовых соединений. Особое внимание обратить на крепление рабочего колеса на валу двигателя и самого двигателя;
  • проверить соответствие напряжений питающей сети значениям, указанным на двигателе, заземлить вентилятор и двигатель;
  • проверить сопротивление изоляции двигателя согласно его документации. При необходимости двигатель просушить;
  • заземлить двигатель и вентилятор;
  • проверить надежность присоединений токопроводящего кабеля к зажимам коробки выводов;

2. Пуск

2.1 Перед пуском необходимо убедится в наличии пускозащитных устройств (ПЗУ), проверить соответствие настройки теплового реле номинальному току обмотки электродвигателя.

Запрещается использовать вентилятор при отсутствии пускозащитных устройств (ПЗУ), либо их несоответствии номинальному току обмотки электродвигателя.

2.2 Перед пуском необходимо осмотреть вентилятор, воздуховоды (при их наличии), монтажную площадку, убедиться в отсутствии внутри посторонних предметов и оповестить персонал о пуске вентилятора.
2.3 При пуске вентилятора и во время его работы все действия на воздуховодах и у самого вентилятора (осмотр, очистка) должны быть прекращены.
2.4 Закрыть дросселирующее устройство (направляющий аппарат, заслонку, клапан и т.п.);

Запрещается производить пуск вентилятора, не подключенного к воздуховодной сети или с открытым дросселирующим устройством.

2.5 Для проверки работоспособности смонтированного вентилятора производят пробный пуск. Кратковременным включением двигателя проверить направление вращения, при необходимости изменить направление вращения переключением фаз на клеммах двигателя.
2.6 Включить двигатель, после достижения номинальной частоты вращения постепенно открывать дросселирующее устройство до достижения расчетных параметров вентилятора; измерить ток в каждой обмотке электродвигателя: ток не должен превышать номинальное значение, указанное на шильде (заводской табличке) электродвигателя или в его паспорте.

Не допускайте превышения номинального значения токов обмоток электродвигателя Inom для используемого напряжения питающей сети, указанное на маркировочной табличке электродвигателя.

2.7 Проверить работу вентилятора в течение часа.

Немедленно выключите электродвигатель при наличии посторонних стуков и шумов, а также повышенной вибрации, чрезмерном нагреве двигателя или других признаках ненормальной работы. Повторный пуск осуществляется только после устранения замеченных неполадок по разрешению завода-изготовителя.

При отсутствии дефектов вентилятор включается в нормальную работу.

Более подробная информация о правилах подключения, эксплуатации и техническом обслуживании вентиляторов указана в паспорте, который идет в комплекте с каждым устройством.
