Вентилятор центробежный ВЦ 5-45 №8,5


203 992

Наличие на складе по запросу

  • Корпус – спиральный поворотный
  • Количество лопаток – 10
  • Направление вращения – правое и левое

Наличие на складе по запросу

Назначение

ВЦ 5-45 №8,5 эта модель радиальных вентиляторов характеризуется средними значениями давления, забором воздуха в одну сторону. Создана для монтажа в системах вентилирования воздуха, в отопительных системах (воздушный нагрев), на производстве в легкой и тяжелой промышленности. На заводах, перерабатывающих зерно, в цехах размола, где используют пневмотранспорт.

Особенности

Спиралевидный корпус поворачивается. Рабочее колесо вращается в обе стороны и имеет обратно загнутые лопатки в количестве десяти. Двигатель электрический, трехфазный. Не рекомендуется использовать для вентилирования сред, вызывающих коррозию протоков вытяжных каналов устройства (допустимая скорость коррозии до 0.1 мм/год). ВЦ 5-45 8,5 запрещен к использованию в случаях движения легковоспламеняющихся газов, различных воздушных смесей, превышающих 80 градусов, содержащих клейкие, волокнистые или иные подобные примеси (больше 100 мг на кубометр).

инженер по вентиляции
Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Важно! Температурный режим: от -40°C до +40°C (умеренные широты, тропики. 2-ая – 3-я категория размещения). В умеренном климате, в целях сохранения двигателя от неблагоприятных погодных явлений, используют вентиляторы 1-ой категории.

Характеристики

Технические характеристики вентиляторов ВЦ 5-45-8,5

Вентилятор
Исп.
Электродвигатель
Параметры в рабочей зоне
Масса, кг
Виброизоляторы
Вращение, об/мин. Мощность, кВт Тип Производительность, 1000хм³/час Полное давление, Па Марка Кол-во
ВЦ 5-45 №8,5 1 1500 15 160S4 8,0-17,0 3140-2300 476 ВР 203 6

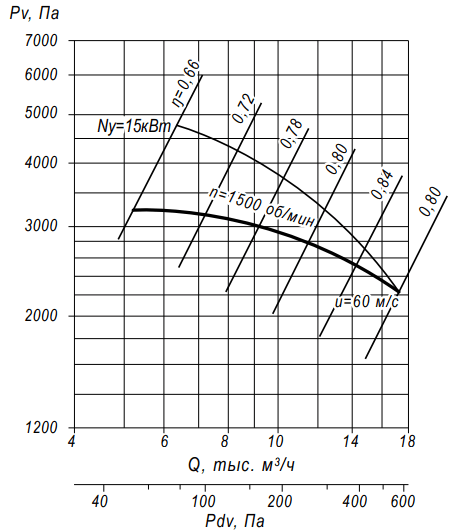

Аэродинамические характеристики вентилятора ВЦ 5-45 №8,5

а5-8,5

Габаритные размеры

габариты 1
габариты 2

Вентилятор A, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм Lmax, мм L, мм L1, мм L2, мм L3, мм S, мм
ВЦ 5-45-8,5
536 444 497 443 351 497 405 497 405 1060 270 210 208 320 870
d, мм d1, мм d2, мм f1, мм f2, мм h, мм n, шт n1, шт n2, шт n3, шт n4, шт B, мм B1, мм H1, мм
13 13 14 124,25 124,25 618 12 14 3 4 6 1467 660 1468

Оплата и доставка

Доставка по Москве и Московской области

  • При сумме заказа от 30 000 ₽, доставка в пределах Москвы и ближнего Подмосковья осуществляется собственным автотранспортом бесплатно

  • При сумме заказа до 30 000 ₽ стоимость доставки рассчитывается индивидуально

  • Доставка осуществляется в течение 1-3 дней с момента готовности Вашего заказа

  • Самовывоз осуществляется со склада: г. Москва, ул. Прянишникова, 19а стр.2

Доставка по России

  • Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
  • Услуги транспортной компании оплачивает клиент

Доставка в Беларусь и страны таможенного союза

Осуществляем доставку вентиляционного оборудования в Беларусь и страны таможенного союза. При отправке через транспортные компании оплачивается только перевозка от Москвы в ваш город, стоимость перевозки получается низкой, т. к. транспортные компании возят сборными грузами.

  • Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
  • Услуги транспортной компании оплачивает клиент

  • По запросу подберём перевозчика и рассчитаем доставку исходя из цены и качества

Гарантии на оборудование

  • Гарантия на оборудование поставляемое нашей организациейот 12 до 48 месяцев

Сертификаты

декларация радиальные

Подключение

Подготовка вентилятора к работе и порядок работы

1. Монтаж

1.1 Монтаж вентилятора должен производиться согласно Правилам устройства, монтажа и безопасной эксплуатации общепромышленных вентиляторов.

1.2 Перед монтажом вентилятора необходимо произвести внешний осмотр. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки и хранения, ввод вентиляторов в эксплуатацию без согласования с заводом-изготовителем запрещается. В целях предотвращения разбалансировки, запрещается демонтаж вращающихся частей без согласования с заводом-изготовителем.

1.3 При монтаже необходимо:

  • осмотреть вентилятор, воздуховоды (при их наличии);
  • убедиться в легком и плавном (без касаний и заеданий) вращения рабочего колеса.
  • проверить затяжку болтовых соединений. Особое внимание обратить на крепление рабочего колеса на валу двигателя и самого двигателя;
  • проверить соответствие напряжений питающей сети значениям, указанным на двигателе, заземлить вентилятор и двигатель;
  • проверить сопротивление изоляции двигателя согласно его документации. При необходимости двигатель просушить;
  • заземлить двигатель и вентилятор;
  • проверить надежность присоединений токопроводящего кабеля к зажимам коробки выводов;

2. Пуск

2.1 Перед пуском необходимо убедится в наличии пускозащитных устройств (ПЗУ), проверить соответствие настройки теплового реле номинальному току обмотки электродвигателя.

2.2 Перед пуском необходимо осмотреть вентилятор, воздуховоды (при их наличии), монтажную площадку, убедиться в отсутствии внутри посторонних предметов и оповестить персонал о пуске вентилятора.
2.3 При пуске вентилятора и во время его работы все действия на воздуховодах и у самого вентилятора (осмотр, очистка) должны быть прекращены.
2.4 Закрыть дросселирующее устройство (направляющий аппарат, заслонку, клапан и т.п.);

2.5 Для проверки работоспособности смонтированного вентилятора производят пробный пуск. Кратковременным включением двигателя проверить направление вращения, при необходимости изменить направление вращения переключением фаз на клеммах двигателя.
2.6 Включить двигатель, после достижения номинальной частоты вращения постепенно открывать дросселирующее устройство до достижения расчетных параметров вентилятора; измерить ток в каждой обмотке электродвигателя: ток не должен превышать номинальное значение, указанное на шильде (заводской табличке) электродвигателя или в его паспорте.

2.7 Проверить работу вентилятора в течение часа.

При отсутствии дефектов вентилятор включается в нормальную работу.

Более подробная информация о правилах подключения, эксплуатации и техническом обслуживании вентиляторов указана в паспорте, который идет в комплекте с каждым устройством.
