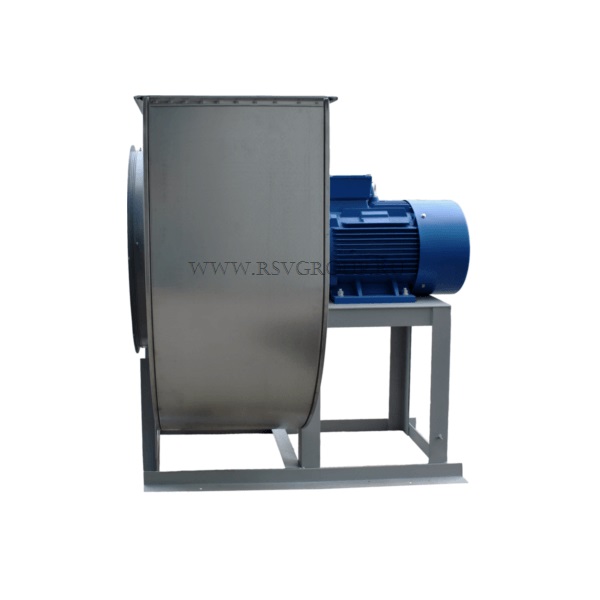

Вентилятор ВР 280-46 №2

Цена от: 7 714

В наличии

Радиальный вентилятор среднего давления общего и специального исполнения

*Цена указана за вентилятор без электродвигателя

  • Исполнения — Общепром., Ж2, К1, К1Ж2, В, ВЖ2, ВК1, ВК3
  • Количество лопаток — 32
  • Конструктивное исполнение — схема 1
  • Дополнительно — гибкие вставки, виброизоляторы

Категория:

Назначение

Вентиляторы радиального типа среднего давления модели ВР 280-46 №2 применяются в вентиляционных системах и системах отопления зданий любых размеров и назначения. Они применяются и в разных промышленных установках.

Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Важно! Такие приборы нельзя устанавливать в обслуживаемом помещении, а также там, где постоянно находятся люди!

Условия эксплуатации

Вентилятор среднего давления ВР 280-46-2 можно использовать в умеренном климате (климатические условия У) и тропическом (Т). Для этих приборов подходят категории размещения 2 и 3 (см. ГОСТ 15150-69). Радиальные вентиляторы данного типа используются при температуре от -40°C до +40°C (вариант для умеренного климата) и от -10°C до +45°C (тропическое исполнение). В перемещаемом воздухе не должно быть волокон, веществ с высокой химической активностью и липких компонентов. Содержание пыли также должно быть низким.

Особенности

Корпус радиального вентилятора ВР 280-46 2 возможно устанавливать под разными углами с шагом 45. Это дает возможность установить прибор под нужным углом. Внутри корпуса находится рабочее колесо с 32 лопатками. По схемам 1 (соединение напрямую с двигателем) или 5 (передача с помощью ремней и шкивов) оно соединяется с двигателем аппарата. Колесо способно вращаться в одном из двух направлений, поэтому выделяется левое и правое исполнение вентиляторов.

По просьбе заказчика вентилятор может быть укомплектован гибкими вставками, а также прокладками для виброизоляции (устанавливать их нужно между основанием и рамой прибора).

Компания РСВ производит вентиляторы в разных исполнениях: теплостойком (ВР 280-46-2Ж2), устойчивом к коррозии (ВР 280-46-2К1) и взрывам (ВР 280-46-2В) и общепромышленном. Используются конструкционные схемы 1.

Характеристики

Технические характеристики ВР 280-46-2

Вентилятор
Исп.
Электродвигатель Параметры в рабочей зоне
Масса, кг
Виброизоляторы
Вращение, об/мин. Мощность, кВт Тип Производ-сть, м³х1000/час Полное давление, Па Марка кол-во
ВР 280-46 №2
1
1450 0,18 АИР56В4 0,57-0,80 270-310 20
ДО-38
4
1450 0,25 АИР63А4 0,57-1,07 270-330 22
1450 0,37 АИР63В4 0,57-1,30 270-305 22
2900 1,1 АИР71В2 1,11-1,57 1080-1210 25
2900 1,5 АИР80А2 1,11-2,00 1080-1310 25
2900 2,2 АИР80В2 1,11-2,55 1080-1220 31

Аэродинамические характеристики ВР 280-46 №2

а300-2

Габаритные размеры

габариты-сх
габариты сх5-2

Вентилятор А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм L3, мм L4, мм
ВР 280-46 №2 130 212 245 140 140 162 162 250 600 148 58 210
Вентилятор L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм d3, мм d4, мм h, мм n , шт n1 , шт n2 , шт n3 , шт n4 , шт
ВР 280-46 №2 220 8 8 12 166 6 4 4

габ8677-угл

Вентилятор
B, мм
ПР0°/Л0°
H2, мм
B, мм
ПР45°/Л45°
H2, мм
B, мм
ПР90°/Л90°
H2, мм
B1, мм H1, мм B1, мм H1, мм B1, мм H1, мм
ВР 280-46 №2 373 153 416 166 330 140 522 272 343 177 470 220
Вентилятор
B, мм
ПР135°/Л135°
H2, мм
B, мм
ПР270°/Л270°
H2, мм
B, мм
ПР315°/Л315°
H2, мм
B1, мм H1, мм B1, мм H1, мм B1, мм H1, мм
ВР 280-46 №2 437 165 440 190 343 166 403 153 438 272 390 140
