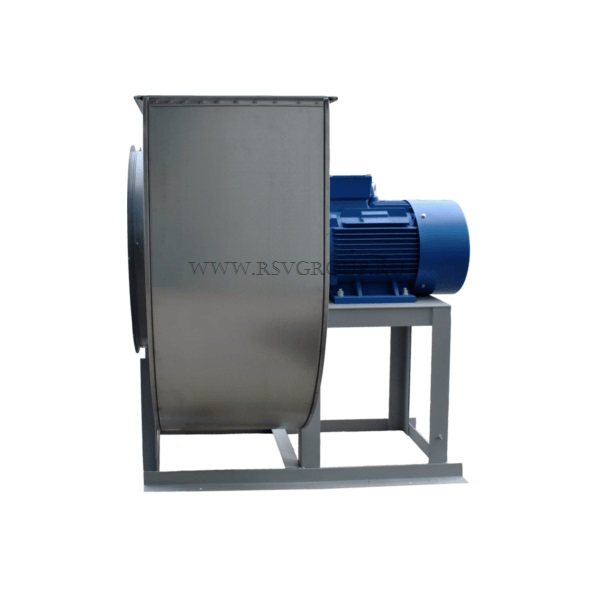

Вентилятор ВР 280-46 №4

Цена от: 19 396

В наличии

Радиальный вентилятор среднего давления общего и специального исполнения

*Цена указана за вентилятор без электродвигателя

  • Исполнения — Общепром., Ж2, К1, К1Ж2, В, ВЖ2, ВК1, ВК3
  • Количество лопаток — 32
  • Конструктивное исполнение — схема 1
  • Дополнительно — гибкие вставки, виброизоляторы

Категория:

Назначение

Вентиляторы радиального типа среднего давления ВР 280-46 №4 применяются в вентиляционных системах и системах отопления зданий любых размеров и назначения. Они применяются и в разных промышленных установках.

Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Важно! Такие приборы нельзя устанавливать в обслуживаемом помещении, а также там, где постоянно находятся люди!

Особенности

Вентилятор среднего давления ВР 280-46 4 можно использовать в умеренном климате (климатические условия У) и тропическом (Т). Для этих приборов подходят категории размещения 2 и 3 (см. ГОСТ 15150-69). Радиальные вентиляторы данного типа используются при температуре от -40°C до +40°C (вариант для умеренного климата) и от -10°C до +45°C (тропическое исполнение). В перемещаемом воздухе не должно быть волокон, веществ с высокой химической активностью и липких компонентов. Содержание пыли также должно быть низким.

Модификации

Корпус радиального вентилятора ВР 280-46-4 возможно устанавливать под разными углами с шагом 45. Это дает возможность установить прибор под нужным углом. Внутри корпуса находится рабочее колесо с 32 лопатками. По схемам 1 (соединение напрямую с двигателем) или 5 (передача с помощью ремней и шкивов) оно соединяется с двигателем аппарата. Колесо способно вращаться в одном из двух направлений, поэтому выделяется левое и правое исполнение вентиляторов.

По просьбе заказчика вентилятор может быть укомплектован гибкими вставками, а также прокладками для виброизоляции (устанавливать их нужно между основанием и рамой прибора).

Компания РСВ производит вентиляторы модели в разных исполнениях: теплостойком (ВР 280-46-4Ж2), устойчивом к коррозии (ВР 280-46-4К1) и взрывам (ВР280-46-4В) и общепромышленном. Используются конструкционные схемы 1.

Характеристики

Технические характеристики ВР 280-46-4

Вентилятор
Исп.
Электродвигатель Параметры в рабочей зоне
Масса, кг
Виброизоляторы
Вращение, об/мин. Мощность, кВт Тип Производ-сть, м³х1000/час Полное давление, Па Марка кол-во
ВР 280-46 №4
1
960 1,1 АИР80В6 2,55-3,55 540-625 57
ДО-38
4
960 1,5 АИР90L6 2,55-4,75 540-680 59
960 2,2 АИР100L6 2,55-6,60 540-690 78
960 3 АИРM112MA6 2,55-7,55 540-660 96
1450 4 АИР100L4 3,81-5,45 1230-1480 78
1450 5,5 АИР112M4 3,81-6,85 1230-1580 102
1450 7,5 АИР132S4 3,81-10,3 1230-1565 126
ДО-39
4
1450 11 АИР132M4 3,81-11,4 1230-1550 135

Аэродинамические характеристики ВР 280-46 №4

а300-4

Габаритные размеры

габариты-сх
габариты сх5-2

Вентилятор А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм L3, мм L4, мм
ВР 280-46 №4 260 405 440 280 280 312 312 520 910 218 386 114
Вентилятор L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм d3, мм d4, мм h, мм n , шт n1 , шт n2 , шт n3 , шт n4 , шт
ВР 280-46 №4 290 10 10 12 291 8 4 4

габ8677-угл

Вентилятор
B, мм
ПР0°/Л0°
H2, мм
B, мм
ПР45°/Л45°
H2, мм
B, мм
ПР90°/Л90°
H2, мм
B1, мм H1, мм B1, мм H1, мм B1, мм H1, мм
ВР 280-46 №4 732 302 811 291 656 279 1029 509 644 353 950 430
Вентилятор
B, мм
ПР135°/Л135°
H2, мм
B, мм
ПР270°/Л270°
H2, мм
B, мм
ПР315°/Л315°
H2, мм
B1, мм H1, мм B1, мм H1, мм B1, мм H1, мм
ВР 280-46 №4 826 328 898 378 644 291 823 304 838 509 799 279
