Вентилятор ВР 280-46 №6,3

Цена от: 50 810

Наличие на складе по запросу

Вентилятор среднего давления №6,3 общего и специального исполнения

*Цена указана за вентилятор без электродвигателя

  • Исполнения — Общепром., Ж2, К1, К1Ж2, В, ВЖ2, ВК1, ВК3
  • Количество лопаток — 32
  • Конструктивное исполнение — схема 1
  • Дополнительно — гибкие вставки, виброизоляторы

Категория:

Характеристики

Технические характеристики ВР 280-46-6,3

Вентилятор
Исп.
Тип *
Параметры в рабочей зоне
Масса, кг
Виброизоляторы
Производ-сть, м³х1000/час Полное давление, Па Марка кол-во
ВР 280-46 №6,3 (5,5 кВт 750 об/мин)
1
АИР132М8 7,50-12,6 790-980 214
ДО-41
5
ВР 280-46 №6,3 (7,5 кВт 750 об/мин) АИР160S8 7,50-17,3 790-1040 256
ВР 280-46 №6,3 (11 кВт 750 об/мин) АИР160М8 7,50-23,0 790-1020 281
ВР 280-46 №6,3 (15 кВт 750 об/мин) А180М8 7,50-24,6 790-990 274
ВР 280-46 №6,3 (11 кВт 1000 об/мин) АИР160S6 10,1-15,6 1390-1640 268
ВР 280-46 №6,3 (15 кВт 1000 об/мин) АИР160М6 10,1-20,5 1390-1790 293
ДО-42
5
ВР 280-46 №6,3 (18,5 кВт 1000 об/мин) А180М6 10,1-24,4 1390-1820 328
ВР 280-46 №6,3 (22 кВт 1000 об/мин) А200М6 10,1-28,0 1390-1810 403
ВР 280-46 №6,3 (30 кВт 1000 об/мин) А200L6 10,1-33,1 1390-1780 410

Аэродинамические характеристики ВР 280-46 №6,3

а300-6,3-5

Габаритные размеры

габариты-сх
габариты сх5-2

Вентилятор А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм L3, мм L4, мм
ВР 280-46 №6,3 410 633 668 441 441 472 472 720 1243 299 497 153
Вентилятор L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм d3, мм d4, мм h, мм n , шт n1 , шт n2 , шт n3 , шт n4 , шт
ВР 280-46 №6,3 460 10 10 14 420 8 4 4

габ8677-угл

Вентилятор
B, мм
ПР0°/Л0°
H2, мм
B, мм
ПР45°/Л45°
H2, мм
B, мм
ПР90°/Л90°
H2, мм
B1, мм H1, мм B1, мм H1, мм B1, мм H1, мм
ВР 280-46 №6,3 1138 478 1140 420 1037 438 1483 763 976 556 1380 660
Вентилятор
B, мм
ПР135°/Л135°
H2, мм
B, мм
ПР270°/Л270°
H2, мм
B, мм
ПР315°/Л315°
H2, мм
B1, мм H1, мм B1, мм H1, мм B1, мм H1, мм
ВР 280-46 №6,3 1279 516 1315 595 976 420 1198 478 1280 763 1159 439

Описание

Назначение

Вентиляторы радиального типа среднего давления модели ВР 280-46 №6,3 применяются в вентиляционных системах и системах отопления зданий любых размеров и назначения. Они применяются и в разных промышленных установках.

Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Важно! Такие приборы не рекомендуется устанавливать в обслуживаемом помещении, а также там, где постоянно находятся люди!

Особенности

Вентилятор среднего давления ВР 280-46 6.3 можно использовать в умеренном климате (климатические условия У) и тропическом (Т). Для этих приборов подходят категории размещения 2 и 3 (см. ГОСТ 15150-69). Радиальные вентиляторы данного типа используются при температуре от -40°C до +40°C (вариант для умеренного климата) и от -10°C до +45°C (тропическое исполнение). В перемещаемом воздухе не должно быть волокон, веществ с высокой химической активностью и липких компонентов. Содержание пыли также должно быть низким.

Модификации

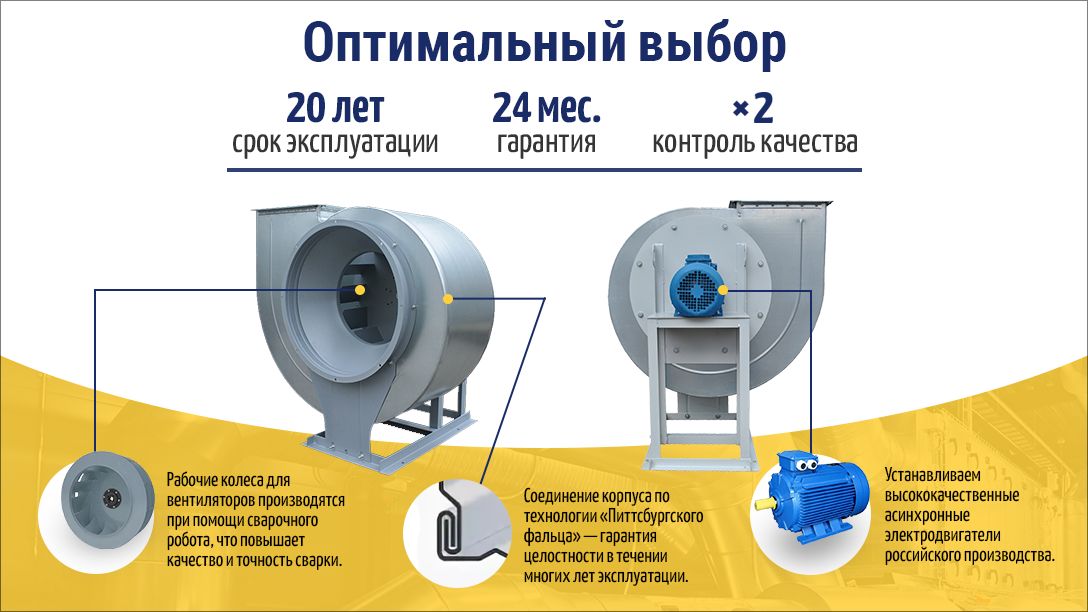

Корпус радиального вентилятора ВР 280-46-6,3 возможно устанавливать под разными углами с шагом 45. Это дает возможность установить прибор под нужным углом. Внутри корпуса находится рабочее колесо с 32 лопатками. По схемам 1 (соединение напрямую с двигателем) оно соединяется с двигателем аппарата. Колесо способно вращаться в одном из двух направлений, поэтому выделяется левое и правое исполнение вентиляторов.

По просьбе заказчика вентилятор может быть укомплектован гибкими вставками, а также прокладками для виброизоляции (устанавливать их нужно между основанием и рамой прибора).

Компания РСВ производит вентиляторы модели в разных исполнениях: теплостойком (ВР 280-46-6,3Ж2), устойчивом к коррозии (ВР 280-46-6,3К1) и взрывам (ВР 280-46-6,3В) и общепромышленном. Используются конструкционные схемы 1.

Оплата и доставка

Доставка по Москве и Московской области

  • При сумме заказа от 20 000 ₽, доставка в пределах Москвы и ближнего Подмосковья осуществляется собственным автотранспортом бесплатно

  • При сумме заказа до 20 000 ₽ стоимость доставки рассчитывается индивидуально

  • Доставка осуществляется в течение 1-3 дней с момента готовности Вашего заказа

  • Самовывоз осуществляется со склада: г. Москва, Пакгаузное шоссе, 6

Доставка по России

  • Бесплатная доставка оборудования нашего производства в Екатеринбург, Новосибирск и Воронеж

  • Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
  • Услуги транспортной компании оплачивает клиент

Доставка в Казахстан, Беларусь и страны таможенного союза

Осуществляем доставку вентиляционного оборудования в Казахстан, Беларусь и страны таможенного союза. При отправке через транспортные компании оплачивается только перевозка от Москвы в ваш город, стоимость перевозки получается низкой, т. к. транспортные компании возят сборными грузами.

  • Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
  • Услуги транспортной компании оплачивает клиент

  • По запросу подберём перевозчика и рассчитаем доставку исходя из цены и качества

Гарантии на оборудование

  • Гарантия на оборудование поставляемое нашей организациейот 12 до 48 месяцев

Сертификаты

декларация радиальные

Подключение

Подготовка вентилятора к работе и порядок работы

1. Монтаж

1.1 Монтаж вентилятора должен производиться согласно Правилам устройства, монтажа и безопасной эксплуатации общепромышленных вентиляторов.

1.2 Перед монтажом вентилятора необходимо произвести внешний осмотр. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки и хранения, ввод вентиляторов в эксплуатацию без согласования с заводом-изготовителем запрещается. В целях предотвращения разбалансировки, запрещается демонтаж вращающихся частей без согласования с заводом-изготовителем.

Подключите электродвигатель по схеме, изображенной на внутренней стороне крышки коробки выводов электродвигателя, соблюдая все рекомендации Руководства по эксплуатации электродвигателя, а также Правила устройства и эксплуатации электроустановок и типовые Инструкции по охране труда при эксплуатации электроустановок.

1.3 При монтаже необходимо:

  • осмотреть вентилятор, воздуховоды (при их наличии);
  • убедиться в легком и плавном (без касаний и заеданий) вращения рабочего колеса.
  • проверить затяжку болтовых соединений. Особое внимание обратить на крепление рабочего колеса на валу двигателя и самого двигателя;
  • проверить соответствие напряжений питающей сети значениям, указанным на двигателе, заземлить вентилятор и двигатель;
  • проверить сопротивление изоляции двигателя согласно его документации. При необходимости двигатель просушить;
  • заземлить двигатель и вентилятор;
  • проверить надежность присоединений токопроводящего кабеля к зажимам коробки выводов;

2. Пуск

2.1 Перед пуском необходимо убедится в наличии пускозащитных устройств (ПЗУ), проверить соответствие настройки теплового реле номинальному току обмотки электродвигателя.

Запрещается использовать вентилятор при отсутствии пускозащитных устройств (ПЗУ), либо их несоответствии номинальному току обмотки электродвигателя.

2.2 Перед пуском необходимо осмотреть вентилятор, воздуховоды (при их наличии), монтажную площадку, убедиться в отсутствии внутри посторонних предметов и оповестить персонал о пуске вентилятора.
2.3 При пуске вентилятора и во время его работы все действия на воздуховодах и у самого вентилятора (осмотр, очистка) должны быть прекращены.
2.4 Закрыть дросселирующее устройство (направляющий аппарат, заслонку, клапан и т.п.);

Запрещается производить пуск вентилятора, не подключенного к воздуховодной сети или с открытым дросселирующим устройством.

2.5 Для проверки работоспособности смонтированного вентилятора производят пробный пуск. Кратковременным включением двигателя проверить направление вращения, при необходимости изменить направление вращения переключением фаз на клеммах двигателя.
2.6 Включить двигатель, после достижения номинальной частоты вращения постепенно открывать дросселирующее устройство до достижения расчетных параметров вентилятора; измерить ток в каждой обмотке электродвигателя: ток не должен превышать номинальное значение, указанное на шильде (заводской табличке) электродвигателя или в его паспорте.

Не допускайте превышения номинального значения токов обмоток электродвигателя Inom для используемого напряжения питающей сети, указанное на маркировочной табличке электродвигателя.

2.7 Проверить работу вентилятора в течение часа.

Немедленно выключите электродвигатель при наличии посторонних стуков и шумов, а также повышенной вибрации, чрезмерном нагреве двигателя или других признаках ненормальной работы. Повторный пуск осуществляется только после устранения замеченных неполадок по разрешению завода-изготовителя.

При отсутствии дефектов вентилятор включается в нормальную работу.

Более подробная информация о правилах подключения, эксплуатации и техническом обслуживании вентиляторов указана в паспорте, который идет в комплекте с каждым устройством.
