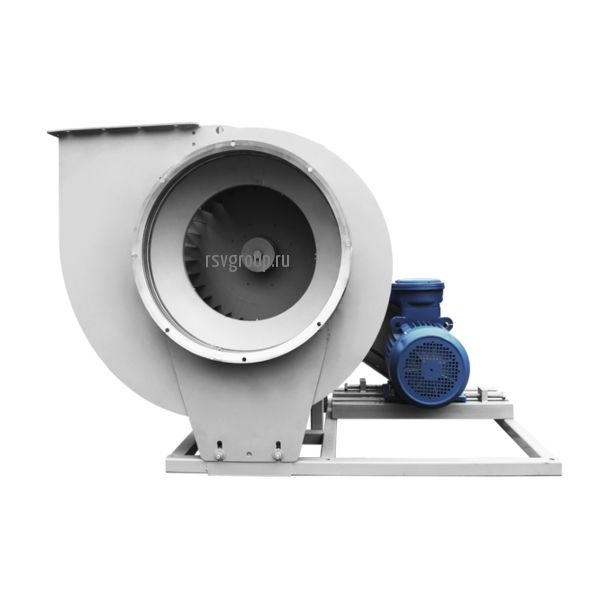

Вентилятор ВР 300-45 №12,5

Цена от: 384 750

Наличие на складе по запросу

Радиальный вентилятор среднего давления общего и специального исполнения

*Цена указана за вентилятор без электродвигателя

  • Исполнения — Общепром., Ж2, К1, К1Ж2, В, ВЖ2, ВК1, ВК3
  • Количество лопаток — 32
  • Конструктивное исполнение — схема 5
  • Дополнительно — гибкие вставки, виброизоляторы

Категория:

Назначение

Радиальные вентиляторы серии ВР 300-45-12,5 с колесом барабанного типа находят широкое применение в системах кондиционирования, вентиляции, а также воздушного отопления. Вентиляторы представленной серии имеют загнутые лопатки. При своей относительной компактности и минимальном уровне шума эти вентиляционные агрегаты среднего давления гарантирует достижение необходимого результата по напору и расходу воздушного потока.

В числе остальных преимуществ представленной серии:

  • Широкий расходный диапазон экономичной эксплуатации.
  • Стабильность аэродинамических параметров.
  • Надежная и современная конструкция.

Об условиях эксплуатации

Вентиляторы этой серии относятся ко II-ой и III-ей категориям размещения и предназначаются для работы в условиях умеренного, а также тропического климата. При обеспечении защиты двигателя агрегата от воздействия атмосферных проявлений в виде осадков и прямых солнечных лучей в умеренном климате данная серия оборудования может относиться к I-ой категории размещения. Вентиляторы эксплуатируются при температурном диапазоне от — 40°C до +40°C (для моделей тропических модификаций — до +45°C).

Серия включает в себя следующие вариации исполнения:

  • Общее назначение — выполнены из оцинкованной и углеродистой стали.
  • Теплостойкие общего назначения — ВР 300-45-12,5Ж2. Рассчитаны на перемещение воздушных масс температурой до 200°C.
  • Коррозиоустойчивые: выполненные из нержавеющей стали общего назначение (модель ВР 300-45-12,5К1) и теплостойкие (ВР 300-45-12,5К1Ж2).
  • Взрывозащищенные: выполненные из алюминиевых сплавов (ВР 300-45-12,5ВК3), разнородных металлов (ВР 300-45-12,5В), в том числе и теплостойкие (ВР 300-45 №12,5ВЖ2), а также коррозионноустойчивые из нержавеющей стали (ВР 300-45-12,5ВК1).

Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Важно! Без сетевых элементов эксплуатация настоятельно не рекомендуется.

Рабочая среда всасывается вентилятором через округлый патрубок, расположенный продольно вращательной оси колеса. Выброс воздушных масс осуществляется под прямым углом через патрубок квадратной формы. За счет способности корпуса вращаться относительно расположению рамы пользователь имеет возможность максимально точно выставить нужный угол наклона агрегата. Колесо с загнутыми лопастями размещено в корпусе и соединено с приводом. В зависимости от направления вращения работающего колеса по отношению к приводу вентиляторы этой серии классифицируются на две модели исполнения — правого и левого.

Характеристики

Технические характеристики ВР 300-45-12,5

Вентилятор
Исп.
Электродвигатель Параметры в рабочей зоне
Масса, кг
Виброизоляторы
Вращение, об/мин. Мощность, кВт Тип Производ-сть, м³х1000/час Полное давление, Па Марка кол-во
ВР 300-45 №12,5
5
220 11 подбор 18,1-58,1 280-355
750 без эд
ДО-43
10
240 15 подбор 19,2-62,1 340-440
270 18,5 подбор 21,6-70,1 425-535
300 30 подбор 24,5-78,1 525-690
330 37 подбор 26,7-85,2 640-800
360 45 подбор 28,9-93,5 760-940
400 55 подбор 32,5-100,1 930-1230
440 75 подбор 36,1-111,5 1150-1500
490 110 подбор 40,0-127,5 1400-1870

Аэродинамические характеристики ВР 300-45 №12,5



а300-12,5

Габаритные размеры

габ8677сх5-1

габ8677сх5-2

Вентилятор A, мм A1, мм A2, мм C, мм C1, мм C2, мм C3, мм C4, мм C5, мм D, мм D1, мм T1, мм T2, мм L, мм
ВР 300-45-8 520 591,5 591,5 755 1082 322 239 591 803 850 1257,5
ВР 300-45-10 653 600 600 780 1152 370 360 710 1000 1050 754 754 1350
ВР 300-45-12,5 813 907 907 1025 1527 478 588 505 829 1250 1310 1690
Вентилятор L1, мм a1, мм a2, мм d, мм d1, мм d2, мм h, мм t1, шт. t2, шт. n, шт. n1, шт. n2, шт. n3, шт. n4, шт. l, мм
ВР 300-45-8 1026 560 560 10 10 14 907 16 4 8 389
ВР 300-45-10 1376 698 696 11 12 14 1120 150 150 12 20 8 4 4 450
ВР 300-45-12,5 1678 875 875 12 10 16 1375 16 4 10 545,5

8677сх5угл
8677сх5угсп

Вентилятор
Пр 0º Пр 45º Пр 90º
В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм
ВР 300-45-8 1856 830 533 1780 754 963 1730,5 704,5 830
ВР 300-45-10 2431 1055 660 2318 942 1213 2256 880 1055
ВР 300-45-12,5 2980 1302 785 2851 1173 1476 2768 1090 1302
Вентилятор
Пр 270º Пр 315º Пр 0º Спец.
В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм
ВР 300-45-8 1559 533 606 1989 963 556,5 1632 606 533
ВР 300-45-10 2036 660 755 2588 1213 693 2131 755 660
ВР 300-45-12,5 2463 785 925 3154 1590,5 843 2227 925 785
Вентилятор
Пр 45º Спец. Пр 90º Спец. Пр 135º Спец.
В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм
ВР 300-45-8 1583 556,5 963 1559 533 830 1989 963 754
ВР 300-45-10 2068 692 1213 2036 660 1055 2588 1213 942
ВР 300-45-12,5 2521 843 1476 2463 785 1302 3154 1476 1173

Оплата и доставка

Доставка по Москве и Московской области

  • При сумме заказа от 10 000 рублей, доставка в пределах Москвы и ближнего Подмосковья осуществляется собственным автотранспортом бесплатно

  • При сумме заказа до 10 000 р. стоимость доставки рассчитывается индивидуально

  • Доставка осуществляется в течение 1-3 дней с момента готовности Вашего заказа

  • Самовывоз осуществляется со склада: г. Москва, Пакгаузное шоссе, 6

Доставка по России

  • Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
  • Услуги транспортной компании оплачивает клиент

Доставка в Казахстан, Беларусь и страны таможенного союза

Осуществляем доставку вентиляционного оборудования в Казахстан, Беларусь и страны таможенного союза. При отправке через транспортные компании оплачивается только перевозка от Москвы в ваш город, стоимость перевозки получается низкой, т. к. транспортные компании возят сборными грузами.

  • Бесплатная доставка до терминала ТК осуществляется вне зависимости от суммы заказа
  • Услуги транспортной компании оплачивает клиент

  • По запросу подберём перевозчика и рассчитаем доставку исходя из цены и качества

Гарантии на оборудование

  • Гарантия на оборудование поставляемое нашей организациейот 12 до 48 месяцев

Сертификаты

декларация радиальные
