Вентилятор ВР 300-45 №5

Цена от: 35 316

В наличии

Радиальный вентилятор среднего давления общего и специального исполнения

*Цена указана за вентилятор без электродвигателя

  • Исполнения — Общепром., Ж2, К1, К1Ж2, В, ВЖ2, ВК1, ВК3
  • Количество лопаток — 32
  • Конструктивное исполнение — схема 1
  • Дополнительно — гибкие вставки, виброизоляторы

Категория:

Назначение

Вентиляторы радиальные серии ВР 300-45-5 с колесом барабанного типа находят широкое применение в системах кондиционирования, вентиляции, а также воздушного отопления. Вентиляторы представленной серии имеют загнутые лопатки. При своей относительной компактности и минимальном уровне шума эти вентиляционные агрегаты среднего давления гарантирует достижение необходимого результата по напору и расходу воздушного потока.

В числе остальных преимуществ представленной серии:

  • Широкий расходный диапазон экономичной эксплуатации.
  • Стабильность аэродинамических параметров.
  • Надежная и современная конструкция.

Об условиях эксплуатации

Вентиляторы этой серии относятся ко II-ой и III-ей категориям размещения и предназначаются для работы в условиях умеренного, а также тропического климата. При обеспечении защиты двигателя агрегата от воздействия атмосферных проявлений в виде осадков и прямых солнечных лучей в умеренном климате данная серия оборудования может относиться к I-ой категории размещения. Вентиляторы эксплуатируются при температурном диапазоне от — 40°C до +40°C (для моделей тропических модификаций — до +45°C).

Серия включает в себя следующие вариации исполнения:

  • Общее назначение — выполнены из оцинкованной и углеродистой стали.
  • Теплостойкие общего назначения — ВР 300-45-5Ж2. Рассчитаны на перемещение воздушных масс температурой до 200°C.

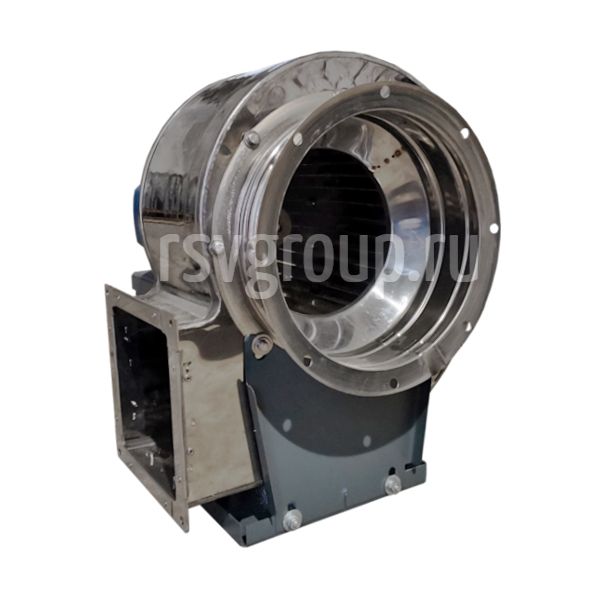

  • Коррозиоустойчивые: выполненные из нержавеющей стали общего назначение (модель ВР 300-45-5К1) и теплостойкие (ВР 300-45-5К1Ж2).
  • Взрывозащищенные: выполненные из алюминиевых сплавов (ВР 300-45-5ВК3), разнородных металлов (ВР 300-45-5В), в том числе и теплостойкие (ВР 300-45-5ВЖ2), а также коррозиоустойчивые из нержавеющей стали (ВР 300-45-5ВК1).
Мнение эксперта
Инженер теплоснабжения и вентиляции РСВ
Федоров Максим Олегович
Важно! Без сетевых элементов эксплуатация настоятельно не рекомендуется.

Особенности

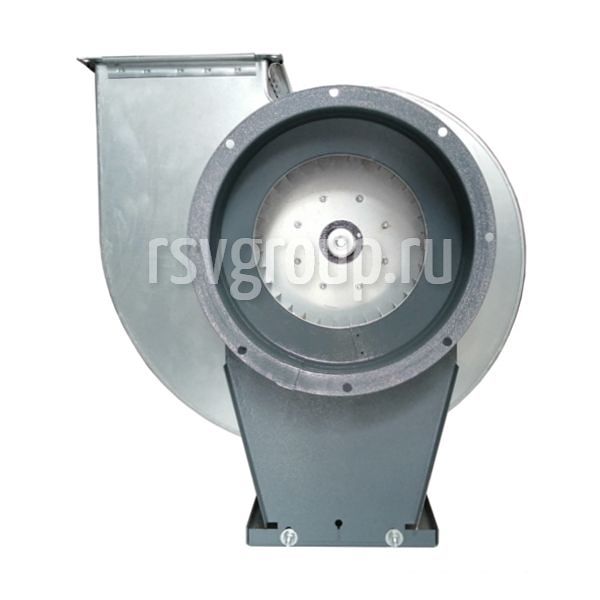

Рабочая среда всасывается вентилятором через округлый патрубок, расположенный продольно вращательной оси колеса. Выброс воздушных масс осуществляется под прямым углом через патрубок квадратной формы. За счет способности корпуса вращаться относительно расположению рамы пользователь имеет возможность максимально точно выставить нужный угол наклона агрегата. Колесо с загнутыми лопастями размещено в корпусе и соединено с приводом. В зависимости от направления вращения работающего колеса по отношению к приводу вентиляторы этой серии классифицируются на две модели исполнения — правого и левого.

Характеристики

Технические характеристики ВР 300-45-5

Вентилятор
Исп.
Электродвигатель Параметры в рабочей зоне
Масса, кг
Виброизоляторы
Вращение, об/мин. Мощность, кВт Тип Производ-сть, м³х1000/час Полное давление, Па Марка кол-во
ВР 300-45 №5
1
960 4 AИР112MB6 5,0-8,40 860-1070 139
ДО-40
5
960 5,5 AИР132S6 5,0-11,15 860-1150 160
960 7,5 AИР132M6 5,0-14,15 860-1120 176
960 11 AИР160S6 5,0-16,0 860-1095 176
1450 11 AИР132М4 7,50-10,8 1980-2380 176
1450 15 AИР160S4 7,50-14,5 1980-2500 218
ДО-41
5
1450 18,5 AИР160M4 7,50-17,0 1980-2540 243
1450 22 A180S4 7,50-19,0 1980-2580 268
1450 30 A180M4 7,50-24,5 1980-2500 278

Аэродинамические характеристики ВР 300-45 №5

а300-5

Габаритные размеры

габариты-сх
габариты сх5-2

Вентилятор А, мм D, мм D1, мм F1, мм F2, мм F3, мм F4, мм F5, мм F6, мм H, мм Lmax, мм L, мм L1, мм L2, мм L3, мм L4, мм
ВР 300-45 №5 324 502 537 350 350 382 382 650 1188 253 505 95
Вентилятор L5, мм S, мм S1, мм S2, мм d, мм d1, мм d2, мм d3, мм d4, мм h, мм n , шт n1 , шт n2 , шт n3 , шт n4 , шт
ВР 300-45 №5 410 10 10 15 340 8 4 4

габ8677-угл

Вентилятор
B, мм
ПР0°/Л0°
H2, мм
B, мм
ПР45°/Л45°
H2, мм
B, мм
ПР90°/Л90°
H2, мм
B1, мм H1, мм B1, мм H1, мм B1, мм H1, мм
ВР 300-45 №5 906 377 990 340 818 347 1264 614 779 439 1179 529
Вентилятор
B, мм
ПР135°/Л135°
H2, мм
B, мм
ПР270°/Л270°
H2, мм
B, мм
ПР315°/Л315°
H2, мм
B1, мм H1, мм B1, мм H1, мм B1, мм H1, мм
ВР 300-45 №5 1023 410 1121 471 780 340 1028 377 1023 613 998 348
